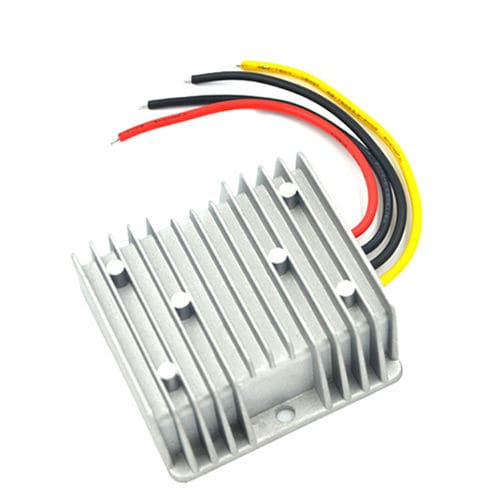

DC/DC-Wandler / Abwärtswandler

nicht isoliertverkapseltfür Telekomleitungen

Übersicht
Buck (Step-down) DC-DC-Wandler zur Umwandlung einer DC24V-Eingangsspannung (18V–32V) in eine geregelte DC13,8V ±0,25V-Ausgangsspannung. Erhältlich in Ausgangsvarianten von 1A bis 20A, geeignet für industrielle Gleichstromsysteme.

Wesentliche Spezifikationen

• Eingangsspannung: DC24V (Bereich 18V–32V)
• Ausgangsspannung: DC13,8V ±0,25V
• Ausgangsstrom-Varianten: 1A, 3A, 5A, 10A, 15A, 20A
• Ausgangsleistung (nominell bei 13,8V): 13,8W (1A) bis 276W (20A)
• Abmessungen (nach Variante): 46×32×18 mm (1A–3A); 66×58×23 mm (5A); 74×74×32 mm (10A–20A)
• Betriebstemperatur: -20°C bis 85°C

Eigenschaften

• SYNchrones Gleichrichter-Design für hohe Wirkungsgrade
• Interne niedrige ESR-Kondensatorfilterung; hitzebeständig
• Organische Silikonverguss-Technologie für Umweltschutz
• Integrierte Schutzfunktionen: Überstrom- und Übertemperaturschutz
• Mechanischer Schutz: stoßfest, fallfest, feuchtigkeits- und staubresistent
• Hoher Wirkungsgrad: typische Werte bis zu 96% (Tabelle zeigt 90% Übertragungswirkungsgrad)
• Nicht isoliertes Eingang-zu-Ausgang-Design
• Schutzart: IP67

Anwendungen

• DC-Stromverteilung und Step-down-Module in Industrieanlagen
• Batterieladung und -erhaltung bei 13,8V für Blei-Akkus
• Fahrzeug- und Off-Grid-DC-Systeme, die geregelte 13,8V benötigen
• Telekommunikations- und Schaltschränke, die abgedichtete, effiziente Wandler erfordern

Installation & Sicherheit

• Polung beachten: Plus und Minus dürfen nicht vertauscht werden; Vertauschung kann Modul und Komponenten beschädigen
• Eingang und Ausgang nicht vertauscht anschließen; dies kann das Gerät zerstören
• Last darf die maximale Nennstrom-/Leistungsaufnahme des Wandlers nicht überschreiten
• Für höhere Stromvarianten eine ausreichende Wärmeableitung bzw. Montagefläche vorsehen
• IP67-Dichtung und Steckverbindungsintegrität in feuchten Umgebungen prüfen

Zusammenfassung
Produktname | 24VDC zu 13.8VDC Wandler
Größen (nach Gruppe) | 46×32×18 mm (1A–3A) | 66×58×23 mm (5A) | 74×74×32 mm (10A–20A)
Ausgangsstrom (Varianten) | 1A | 3A | 5A | 10A | 15A | 20A
Ausgangsleistung (nominell bei 13,8V) | 1A = 13,8W | 3A = 41,4W | 5A = 69W | 10A = 138W | 15A = 207W | 20A = 276W
Gewicht | 1A–3A = 53 g | 5A = 100 g | 10A–20A = 260 g
Eingangsspannungsbereich | DC24V (18V–32V)
Ausgangsspannung | DC13,8V ±0,25V
Wirkungsgrad | Übertragungswirkungsgrad angegeben 90%; Merkmale bis zu 96%
Überhitzungsschutz | 150°C
Betriebstemperatur | -20°C bis 85°C
Wasserdichtheit | IP67

Technische Daten

• Typ: Buck (Step-down) DC-DC-Wandler
• Isolation: Nicht isoliert Eingang zu Ausgang
• Schutz: Überstrom- und Thermoschutz über Steuerchip
• Filterung: Interner Kondensator mit niedriger ESR
• Gehäuse: Organische Silikonvergießung für Umgebungsbeständigkeit
• Montage: Variantenabhängig; Kühlung für 10A–20A Modelle empfehlen
