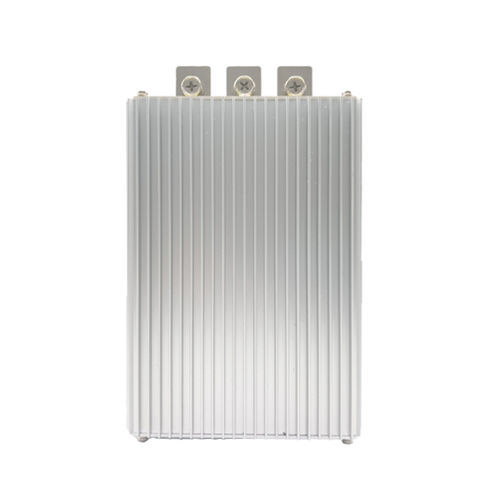

Gesteuerter DC/DC-Wandler

Abwärtswandlernicht isoliertverkapselt

Kurzbeschreibung
Eingangsspannung: DC48V (30V-60V)
Ausgangsspannung: DC24V ±0,25V
Abmessungen & Gewicht nach Strombereich: 1A-3A: 66×58×23 mm / 0,1 kg; 5A-15A: 74×74×32 mm / 0,26 kg; 20A-30A: 100×80×38 mm / 0,5 kg; 40A: 150×127×63 mm / 1,6 kg; 50A-60A: 220×127×63 mm / 2,3 kg
Zertifikate: CE / FCC / ROHS

Merkmale

• Synchrone Gleichrichtungstechnologie
• Interner Hochtemperatur-Kondensatorfilter
• Organische Silikonverkapselung
• Chip-Schutz: Übertemperatur- und Überstromschutz
• Stoß-, Fall-, Feuchtigkeits- und staubresistente Ausführung
• Hoher Wirkungsgrad: bis zu 96%
• Nicht galvanisch getrenntes Design zwischen Eingang und Ausgang
• Schutzart: IP67

Achtung

• Installationshinweise auf dem Etikett strikt beachten; nicht Polarität vertauschen, um Schäden zu vermeiden.
• Eingang und Ausgang nicht vertauscht anschließen; das Modul kann beschädigt werden.
• Die Lastleistung darf die maximal zulässige Belastung des Konverters nicht überschreiten.

48V auf 24V (1A-30A)
Produktname: 48VDC zu 24VDC Konverter
Größen: 1A-3A: 66×58×23 mm; 5A-15A: 74×74×32 mm; 20A-30A: 100×80×38 mm
Verfügbare Ausgangsströme: 1A, 3A, 5A, 10A, 15A, 20A, 30A
Ausgangsleistung (entsprechend): 24W, 72W, 120W, 240W, 360W, 480W, 720W
Gewicht nach Größe: 1A-3A: 100 g; 5A-15A: 260 g; 20A-30A: 500 g
Eingangsspannung: DC48V (30V-60V)
Wirkungsgrad: 90% (typisch)
Ausgangsspannung: DC24V ±0,25V
Überhitzungsschutz: 150°C
Betriebstemperatur: -20°C bis 85°C
Wasserdicht: IP67

48V auf 24V (40A-60A)
Produktname: 48VDC zu 24VDC Konverter
Größen: 40A: 150×127×63 mm; 50A-60A: 220×127×63 mm
Verfügbare Ausgangsströme: 40A, 50A, 60A
Ausgangsleistung (entsprechend): 960W, 1200W, 1440W
Gewicht: 40A: 1,6 kg; 50A-60A: 2,3 kg
Eingangsspannung: DC48V (30V-60V)
Wirkungsgrad: 90% (typisch)
Ausgangsspannung: DC24V ±0,25V
Überhitzungsschutz: 150°C
Betriebstemperatur: -20°C bis 85°C
Wasserdicht: IP67

Modellübersicht (Auswahl)
12V/24V zu 5V: 1A-100A
24V zu 12V: 1A-300A
24V zu 13,8V: 1A-120A
48V zu 12V: 1A-150A
48V zu 24V: 1A-125A
48V zu 13,8V: 1A-80A
60V/72V zu 12V: 1A-85A
36V/48V zu 5V: 1A-20A
60V/72V/80V zu 5V: 1A-25A
100V/120V zu 12V: 1A-30A
100V/120V zu 24V: 1A-20A
144V zu 5V: 1A-25A
144V zu 12V: 1A-30A

Spezifikationen / technische Daten

• Eingangsspannungsbereich: DC48V (30V-60V)
• Ausgangsspannung: DC24V ±0,25V
• Verfügbarer Ausgangsstrombereich: 1A bis 60A (Produktfamilie bietet weitere Varianten)
• Ausgangsleistungsbeispiele: 24W (1A) bis 1440W (60A)
• Wirkungsgrad: typischerweise 90% (Tabelle); Merkmale nennen bis zu 96%
• Schutzschwelle gegen Überhitzung: 150°C
• Betriebstemperatur: -20°C bis 85°C
• Schutzart: IP67
• Schutzfunktionen: Übertemperatur, Überstrom; installationsempfindlich gegenüber Polarität
• Aufbau: organische Silikonverkapselung; interner Hochtemperatur-Kondensatorfilter; synchrone Gleichrichtung
• Nicht galvanisch getrenntes Design zwischen Eingang und Ausgang
• Zertifikate: CE, FCC, ROHS
