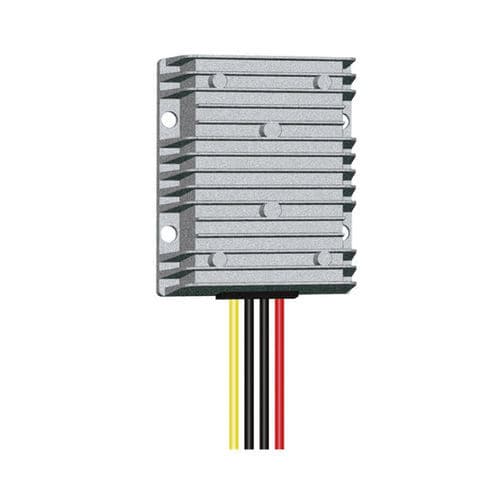

DC/DC-Wandler / Abwärtswandler

gesteuertnicht isoliertverkapselt

Kurzbeschreibung
Eingangsspannung: DC48V (30V-60V)
Ausgangsspannung: DC13,8V ±0,25V
Verfügbare Ausgangsströme: 1A–60A je nach Modell
Typische Abmessungen & Gewichte: variieren je nach Nennstrom (Beispiele unten)
Zertifikate: CE, FCC, RoHS

Merkmale

• Synchronisierter Gleichrichtungstopologie für hohe Wirkungsgrade
• Hochtemperaturbeständiger Kondensatorfilter mit niedriger ESR
• Organische Silikon-Verguss/Verpackung für Umweltschutz
• Integrierte Chip-Schutzfunktionen: Übertemperatur- und Überstromschutz
• Stoß-, Fall-, Feuchtigkeits- und staubbeständig
• Hoher Wirkungsgrad (modellabhängig), max. Angabe bis zu 96%
• Nicht isolierte Eingang-Ausgang-Topologie (gemeinsame Referenz)
• Schutzart IP67

Achtung

• Installation gemäß Polungsaufdruck durchführen; Polung nicht vertauschen (+ / -)
• Eingang und Ausgang nicht vertauscht anschließen (Beschädigungsgefahr)
• Die Lastleistung darf den maximal zulässigen Wert des Wandlers nicht überschreiten

48V auf 13,8V (1A-20A) — Technische Tabelle
Produktname: 48VDC zu 13,8VDC Wandler
Größe & Gewicht (Beispiele): 66×58×23mm / 0,1kg (1A–5A); 74×74×32mm / 0,26kg (10A–20A)
Verfügbare Ströme: 1A, 3A, 5A, 10A, 15A, 20A
Entsprechende Ausgangsleistungen: 13,8W, 41,4W, 69W, 138W, 207W, 276W
Eingangsspannung: DC48V (30V–60V)
Typische Übertragungswirkungsgrad (modellabhängig): ~90% (Spitzenangabe bis 96%)
Ausgangsspannung: DC13,8V ±0,25V
Überhitzungsschutz-Schwelle: 150°C
Betriebstemperatur: -20°C bis 85°C
Wasserdichtigkeit: IP67

48V auf 13,8V (30A-60A) — Technische Tabelle
Produktname: 48VDC zu 13,8VDC Wandler
Größe & Gewicht (Beispiele): 100×80×38mm / 0,5kg (30A); 150×127×63mm / 1,6kg (40A–60A)
Verfügbare Ströme: 30A, 40A, 50A, 60A
Entsprechende Ausgangsleistungen: 414W, 552W, 690W, 828W
Eingangsspannung: DC48V (30V–60V)
Typische Übertragungswirkungsgrad (modellabhängig): ~90% (Spitzenangabe bis 96%)
Ausgangsspannung: DC13,8V ±0,25V
Überhitzungsschutz-Schwelle: 150°C
Betriebstemperatur: -20°C bis 85°C
Wasserdichtigkeit: IP67

Modell- / Serienübersicht (Auswahl)
DC-DC Buck-Wandler in mehreren Modellen für gängige Spannungsumwandlungen und Ströme: Beispiele 12V/24V→5V (1A–100A), 24V→12V (1A–300A), 24V→13,8V (1A–120A), 48V→12V (1A–150A), 48V→24V (1A–125A), 48V→13,8V (1A–80A), 60V/72V→12V (1A–85A). Buck-Boost und weitere Topologien sind ebenfalls verfügbar.

Technische Daten

• Eingangsspannungsbereich: DC48V (30V–60V)
• Nenn-Ausgangsspannung: DC13,8V ±0,25V
• Ausgangsstrombereich (Produktfamilie): 1A bis 60A je nach Modell
• Ausgangsleistungsbereich (Beispiele): ~13,8W bis 828W je nach Modell
• Wirkungsgrad: modellabhängig; Spitzenangabe bis 96%
• Überhitzungsschutz-Schwelle: 150°C
• Betriebstemperatur: -20°C bis 85°C
• Schutzart: IP67
• Topologie: nicht isolierter Step-down (Buck) Wandler
• Schlüsseltechnologien: synchronisierte Gleichrichtung, Hochtemperatur-Kondensatorfilter, organisches Silikonverguss
• Schutzfunktionen: Übertemperatur, Überstrom
• Zertifikate: CE, FCC, RoHS
• Abmessungen und Gewichte variieren mit Nennstrom (siehe technische Tabellen)
