Ventilgesteuert-Rohrweiche

elektrisch betriebenmit manueller Bedienung

Allgemeine Beschreibung

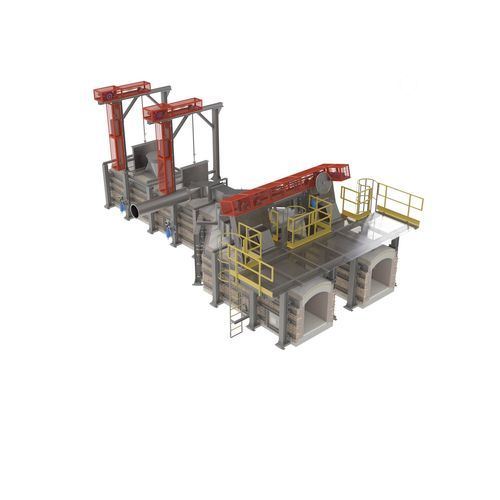

Glass Service fertigt ein zuverlässiges Umlenkventil für Endport-Glasöfen. Die Einheit verfügt über einen Stahl-Tragrahmen und einen hochdicken Schieber aus Gusseisen, ausgelegt für die Steuerung von Abgasen und Verbrennungsluft bei hoher Temperatur. Geliefert wird das Ventil inklusive Trägerstruktur zur direkten Montage am Schornstein.

Hauptmerkmale

• Starker Stahl-Tragrahmen
• Spezielle hochfeste Stahlführung für den Schieber
• Schieber aus hochdickem Gusseisen
• Vertikaler Schieber, bewegt durch doppelte Metallkette
• Schieberbewegung angetrieben durch elektrischen Servomotor und Handrad für den Notbetrieb
• Pneumatische Kupplung zwischen Handrad und Motor
• Druckluftbehälter für Notbetrieb bei Ausfall der Druckluftversorgung
• 2 seitliche Klappen, die unabhängig Verbrennungsluft oder Abgase sperren oder zulassen können
• Inspektionsöffnungen für einfache Wartung und Zugang zum Spannsystem
• Vier hitzebeständige induktive Endlagenschalter (2 pro Endlage)
• Zwei Not-Aus elektromechanische Endlagenschalter
• Kettenmechanismus geschützt durch leicht zu öffnende Scharnierabdeckung

Funktion
Bei geöffnetem Schieber werden die Abgase direkt zum Schornstein geleitet. Bei geschlossenem Schieber wird die vom Gebläse zugeführte Verbrennungsluft in den Regenerator geleitet.

Inspektionsöffnungen
Inspektionsöffnungen ermöglichen den direkten Zugang zum Spannreglersystem des Schiebers. Die Einstellung erfolgt üblicherweise bei der Inbetriebnahme und kann später vom Bediener über die Inspektionsöffnungen nachgestellt werden.

Druckluftbehälter für Notkupplung
Fällt der Vor-Ort-Kompressor aus, liefert der integrierte Druckluftbehälter die erforderliche Druckluft zum Einrücken der Pneumatik-Kupplung und ermöglicht die manuelle Betätigung per Handrad. Ein Rückschlagventil verhindert Druckverluste im Behälter, wenn die Hauptleitung abgeschaltet wird.

Abmessungen und Hauptmerkmale
Das Ventil wird mit einer für die Schornsteinmontage ausgelegten Trägerstruktur geliefert. Motor- und Betriebsdaten sind in den technischen Spezifikationen unten aufgeführt.

Technische Daten

• Elektromotor: 380 Vac, 3ph, 1,5 kW
• Notwendige Druckluft (Notbetrieb): 4 bar (sauber und trocken)
• Maximale Betriebstemperatur: 600 °C
• Umschaltzeit: 12 s (Motor bei 50 Hz)
• Schiebermaterial: Schieber aus hochdickem Gusseisen
• Schieberführung: spezielle hochfeste Stahlführung
• Schieberantrieb: vertikaler Schieber, bewegt durch doppelte Metallkette
• Antriebsart: elektrischer Servomotor mit pneumatischer Kupplung zur Handbetätigung für Notbetrieb
• Sicherheit und Kontrolle: 4 hitzebeständige induktive Endlagenschalter (2 pro Endlage) und 2 elektromechanische Not-Endlagenschalter
• Wartungszugang: Inspektionsöffnungen für Spannungsregulierung und Wartung
• Schutz: Kettenmechanismus abgedeckt durch Scharnierabdeckung
• Zusätzlich: geliefert mit Trägerstruktur zur Schornsteinmontage; Druckluftbehälter mit Rückschlagventil für Notkupplungsbetrieb
