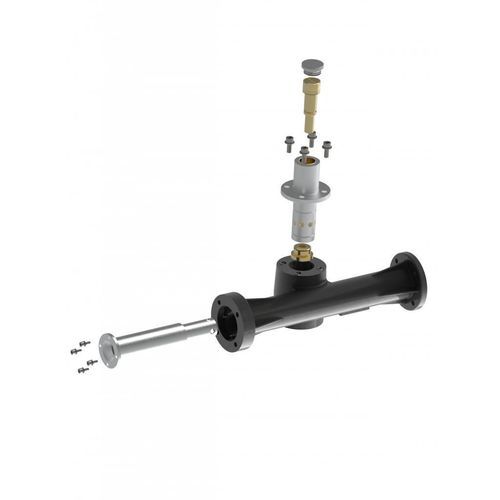

Venturi-Ejektor / für Gas MV2 series

für Industrieanwendungenverstellbarkompakt

Allgemeine Beschreibung
Glass Service fertigt einen präzisen, kundenspezifizierbaren Venturi-Mischer zur Steuerung des Luft/Gas-Verhältnisses für industrielle Brenneranwendungen. Das Gerät besteht aus einem spanabhebend bearbeiteten Gehäuse aus Gusseisen mit einem maßgeschneiderten, kalibrierten Venturi-Einsatz. Der Venturi-Effekt in Kombination mit einer Regelspindel führt dazu, dass Gas durch den Luftstrom mitgerissen und vor dem Brenner vermischt wird. Die anfängliche Einstellung des Luft/Brennstoff-Verhältnisses erfolgt über das integrierte Ventil.

Eigenschaften des Mischers

• Geringer Druckverlust
• Mehrere Größenkombinationen (DN40–DN80)
• Flanschanschluss zur Inspektion, Reinigung und Kapazitätsregelung
• Kompaktes, reversibles und orientationsunabhängiges Design
• Robuste Gusseisenkonstruktion für betriebliche Zuverlässigkeit
• Eingebautes Gas-Einstellventil
• Austauschbare Düse und verstellbare Spindel für präzise Gasdosierung
• Einfache Demontage für schnelle Wartung und Skalierbarkeit
• Konsistentes Luft/Brennstoff-Verhältnis

Materialien und Bauweise
Gehäuse und Mischkammer des Mischers werden aus einem einzigen Gußteil bearbeitet. Der Venturi-Einsatz besteht aus Aluminum Anticorodal und wird kundenspezifisch kalibriert. Die Düse (Spud) ist aus Messing und vollständig konfigurierbar entsprechend dem erforderlichen Bohrungsdurchmesser.

Funktionsprinzip
Die durch die Venturi-Düse strömende Luft erzeugt einen Unterdruck, der Gas durch die kalibrierte Düse ansaugt. Das Luft/Gas-Gemisch gewinnt in der Mischkammer wieder Druck, während die Strömungsgeschwindigkeit abnimmt. Die Gasmenge wird durch das Spindelventil gesteuert und durch den Wechsel der austauschbaren Düse zur Anpassung des Innendurchmessers feinabgestimmt, wodurch präzise Dosierung erreicht wird.

Konstruktionskriterien
Empfohlene Praxis: Ansaugdruck ≈ 3,5 × Mischerdruck, um ausreichende Mitreißenergie zu gewährleisten. Es wird eine Venturi-Druckdifferenz ≥ 66 % des Systems empfohlen; Prüfwerte zeigen ≈71 % bei einem Verhältnis von 3,5:1. Etwa ein 2,5:1 Verhältnis zwischen Mischluft-Düseneingangsfläche und Brennerausgangsfläche beibehalten.

Installation
Die Montage ist unproblematisch: 4 Schrauben pro Flansch sichern den Mischer. Die Einheit unterstützt symmetrische Installation und einen austauschbaren Gaseintritt entsprechend der Zuleitung. Vermeiden Sie Bögen direkt hinter dem Mischer und lassen Sie einen Mindestabstand von 5× Rohrdurchmesser zwischen Mischer-Ausgang und Brenner, um Verbrennungsinstabilitäten zu vermeiden.

Wartung
Für schnellen Service und Kalibrierung ausgelegt: Durch Entfernen der Flanschschrauben ist Zugriff auf Venturi-Einsatz, Düse und Ventil zur Inspektion, Reinigung oder zum Austausch möglich.

Allgemeine Abmessungen (mm) und verfügbare Größen
Größe | H | L | P
DN40 | 142 | 325 | 124,5
DN50 | 142 | 375 | 143,3
DN65 | 154,5 | 425 | 163,5
DN80 | 193,5 | 605 | 185

Modell / Leistung / Code / Einsätze (Zusammenfassung)
Größe | LEISTUNG (kW) | MODELL | CODE | INNENEINSATZ Ø [MM] | SPUD BOHRUNG Ø [MM]
DN40 | 98 | G-MAIGLA00065MV | MV2-40 | 20 | 8
DN50 | 158 | G-MAIGLA00066MV | MV2-50 | 26 | 12
DN65 | 265 | G-MAIGLA00067MV | MV2-65 | 34 | 18
DN80 | 366 | G-MAIGLA00069MV | MV2-80 | 40 | 22

Technische Daten / Spezifikationen

• Produkt: Venturi-Mischer (Premix-Venturi zur Luft/Gas-Mischung)
• Bauweise: Gehäuse und Mischkammer bearbeitet aus einem einzigen Gußteil
• Einsatzmaterial: Aluminum Anticorodal (kundenspezifisch kalibriert)
• Düsenmaterial: Messing (kalibriert, konfigurierbar)
• Gehäusematerial: Gusseisen
• Eingebautes Gas-Einstellventil zur initialen Einstellung des Luft/Brennstoff-Verhältnisses
• Austauschbare Düse + verstellbare Spindel (Spindelventil) für präzise Gasdosierung
• Flanschanschluss für Inspektion, Reinigung und Kapazitätsregelung
• Orientierungsfreies, kompaktes reversibles Design
• Empfohlene Installationsverhältnisse: Ansaugdruck ≈ 3,5 × Mischerdruck; Venturi-Druckabfall ≥ 66 % des Systems; ≈2,5:1 Mischluft-Düseneingangsfläche / Brennerausgangsfläche
• Verfügbare Nenngrößen: DN40, DN50, DN65, DN80
• Typische Leistung (kW) je Größe: DN40=98, DN50=158, DN65=265, DN80=366
• Beispiel-Modelcodes: MV2-40, MV2-50, MV2-65, MV2-80 (siehe Zusammenfassungstabelle)
