Brenner mit Wärmestrahlung

ErdgasDirektverbrennungfür Ofen

Allgemeine Beschreibung
Oxy‑Fuel (Sauerstoff‑Gas) Brennsysteme sind eine bewährte Lösung für Glasschmelzöfen. Glass Service hat diese Technologie entwickelt und komplette Oxy‑Fuel‑Systeme an mehrere Glashersteller geliefert, wodurch höhere Prozesstemperaturen und eine verbesserte Ofenleistung möglich werden.

Vorteile / Nutzen

• Reduzierter Energieverbrauch
• Kleinere benötigte Fläche im Vergleich zu regenerativen Systemen
• Reduzierung von Schadstoffemissionen
• NOx‑Reduktion
• Erhöhte Glasfördermenge
• Weniger Ersatzteile für den Ofen erforderlich
• Reduzierter Eintrag von Verunreinigungen aus Rohmaterialien
• Ermöglicht das Erreichen hoher Temperaturen für Spezialgläser (Borosilikat, Glasfasern usw.)
• Niedrigere Investitionskosten im Vergleich zu regenerativen oder rekuperativen Öfen (keine Regeneratoren oder Metallrekuperatoren erforderlich)
• Weniger feuerfeste Materialien und geringere Montagekosten
• Kontinuierliche Beheizung (im Vergleich zu regenerativen Öfen)
• Einfache Steuerung und Anpassung des Temperaturprofils entlang der Ofenlängsachse

Sauerstoffquellen

• Kryogener Flüssigtank
• VPSA‑Anlagen
• VSA‑Anlagen

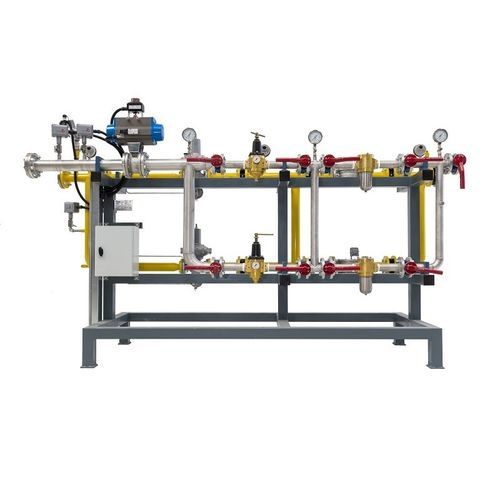

Verbrennungssystem – Hauptkomponenten

• Gasdruckregler und Sicherheitseinrichtungen (Sicherheitsabsperrventile, Druckschalter etc.)
• Sauerstoffdruckregler und Sicherheitseinrichtungen (Sicherheitsabsperrventile, Druckschalter etc.)
• Gas‑ und Sauerstoffdurchflussregelung für jeden Brenner
• Druckluftkühlung der Brenner
• Brenner
• Steuerungssystem

Durchflussregelung und Genauigkeit
Die Durchflussregelung von Gas und Sauerstoff muss sehr genau sein. Glass Service verwendet hochpräzise Durchflussregelsysteme auf Basis von Vortex‑Messinstrumenten zur Regelung der Sauerstoff‑ und Gasflüsse. Das System kompensiert Temperatur‑ und Druckschwankungen und passt die Durchflüsse an jedem Brenner an, um die erforderlichen Bedingungen zu halten.

Brenner — Beschreibung und Merkmale

• Für Hochtemperaturbetrieb ausgelegt
• Brenner mit geringem Flammenmomentum
• Hohe Flammenstrahlung im sichtbaren Spektrum zur Verbesserung der Strahlungsübertragung auf das geschmolzene Glas
• Stufenlose äußere Regelung der Flammenlänge
• Einfache Demontage der Brenner für Wartungszwecke
• Druckluftkühlung für das Abschalten der Brenner
• Schnell lösbare Cam‑Lock Rohrverbindung
• Auslegung zur Vermeidung lokaler Temperaturspitzen an der Ofendecke (Reduzierung des Risikos von «Rat Holes»)

Brennerdaten

• Leistung: 200 bis 600 kW
• Max. Einspeisedruck (Erdgas): 100 mbar
• Max. Einspeisedruck (Sauerstoff): 100 mbar
• Flammenlängenverstellung: 0,5 bis 2 m
• Erdgas / Sauerstoff Verhältnis: 2 bis 3

Technische Spezifikationen

• Anwendbar auf Kalk‑Natrium‑Glas und Spezialgläser (Borosilikat, Faserglas): ermöglicht das einfache Erreichen hoher Temperaturen
• Systemkomponenten: Gas‑ und Sauerstoffregler, Sicherheitsabsperrventile, Druckschalter, pro‑Brenner Durchflussregelung, Brennerkühlung, Steuerungssystem
• Hochpräzise Durchflussregelung mit Vortex‑Instrumenten und Kompensation für Temperatur‑ und Druckschwankungen
• Brennermerkmale: niedriges Flammenmomentum, hohe Strahlung im sichtbaren Spektrum, stufenlose Flammenlängenregelung, einfache Wartung und Demontage, Druckluftkühlung zur Sicherheit
• Leistungsbereich der Brenner: 200–600 kW
• Max. Einspeisedruck für Erdgas und Sauerstoff: 100 mbar
• Verstellbereich der Flammenlänge: 0,5–2 m
• Typisches Erdgas/Sauerstoff‑Verhältnis: 2–3
