Luftkühlsystem FH DC

für Öfen und Trockenschränkefür IndustrieanwendungenLuftkondensation

Produktübersicht

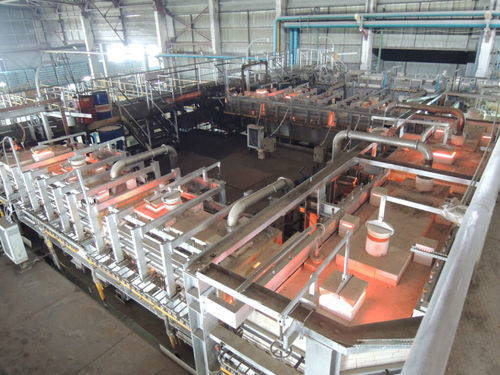

Glass Service entwickelt und liefert Verteiler und Forehearths zur kontrollierten thermischen Konditionierung von Glas vor der Formgebung. Erhältlich mit direkter (FH DC) und kombinierter indirekter/direkter (FH DC-IC) Kühlung, zielen die Einheiten auf thermische Homogenität, regelbare Kühlung und kompakte Installationsmaße ab.

Hauptmerkmale

• Verfügbare Breiten: 400–1500 mm
• Glastiefe: 178–250 mm (modell- und glastypabhängig)
• Kühloptionen: direkte zentrale Kühlung (DC), indirekte Strahlungskühlung (DC-IC) und Kombinationen; optionale Boden-kühlung für Hochzug-Anlagen
• Unabhängige Links/Rechts-Brennersteuerung und Temperaturmessung per optischer Pyrometer oder Platin-Thermoelemente

FH DC – Direkte Kühlung

• Getrennter zentraler Kühlkanal minimiert Wechselwirkungen mit seitlichen Heizzonen
• Gleichmäßige Verteilung des Kühlluftstroms über die gesamte Zonenlänge
• Einfacher Feuerungssteinaufbau für schnellere Installation und geringere Feuerungsstoffkosten
• Gesamtlänge kann durch zentrale Kühlung reduziert werden, Platzersparnis bei der Installation
• Mechanische Auslegung mit hoher Biegefestigkeit

FH DC-IC – Indirekte + direkte Kühlung

• Kombination von wellenförmigen Strahlungsplatten für gleichmäßige Strahlungskühlung und direkter zentraler Luftkühlung
• Abtrennung der Abgase vom Kühlluftstrom – empfohlen für Low-pull-Verteiler/Forehearths und Spezialgläser
• Bedienerseitige Abstimmung von Strahlungs- und Direktkühlung zur Optimierung der Homogenität
• Boden-kühlung möglich für Hochzug-Anlagen

Konzept direkte vs indirekte Kühlung
Direkte Kühlung: gesteuerter Kaltluftstrom entlang der Forehearth-Mittellinie ermöglicht schnelles zentrales Abkühlen und rasche Reaktion bei Auftragwechseln. Indirekte Kühlung: Strahlungsplatten übertragen Wärme per Strahlung für ein sanftes zentrales Abkühlen ohne direkten Luftimpuls.

Technische Spezifikationen

• Forehearth-Breiten: 400–1500 mm (14"–54" je nach Modell)
• Glastiefe: typ. 178–250 mm (6"–9") je nach Farbe und Glasart
• Modellbereiche: FH DC K16–K54; FH DC-IC K26–K54
• Temperaturregelung: unabhängige Links/Rechts-Brennersteuerung
• Kühlluft-Ventilatormotor: Beispiel 3~ 400 VAC 50 Hz – 0,55 kW (typisch)
• Feuerungsstein-Design: einfache Blockanordnung für leichte Installation und hohe Biegefestigkeit
• Indirekte Kühlflächen: sinusförmige Strahlungsplatten zur verbesserten Wärmeübertragung
