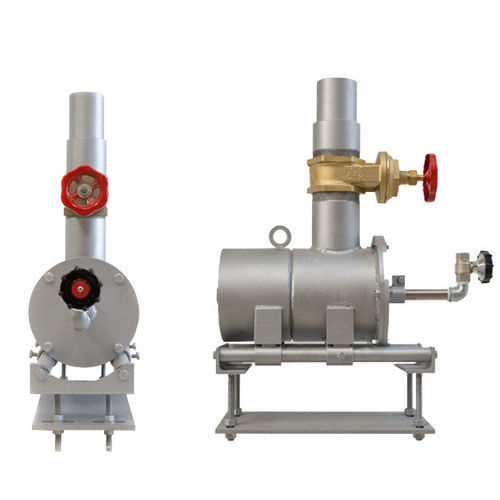

Brenner mit Wärmestrahlung BR – HT

ErdgasGasfür Glas

Allgemeine Beschreibung
Glass Service liefert komplette Luft‑Gas‑Brennersysteme für Glas‑Schmelz‑ und Verteileranwendungen. Der Lieferumfang kann Brenner und alle zugehörigen Zubehörteile umfassen: Luft‑ und Gasventile, flexible Verbindungen, Orifice‑Platten zur Durchfluss‑Balance/Messung sowie wärmegedämmte Rohrleitungen bei Bedarf an vorgeheizter Primärluft.

Übersicht
Die BR‑Serie deckt Nennleistungen von 145 bis 1600 kW ab. Es stehen zwei Flammentypen zur Verfügung: Leuchtflamme (LF) für den Schmelzbereich und klare Flamme (NF) für die Verteilerzone. Brenner können mit Zuleitungen von oben oder unten installiert werden. Der Brennerblock kann von GLASS SERVICE geliefert oder vom Kunden nach GLASS SERVICE‑Zeichnungen gefertigt werden. Eine Hochtemperatur‑Variante BR – HT ist bis 800 °C einsetzbar.

Konstruktionsmerkmale
BR‑Brenner verfügen über einen Flammenweg mit geringer Impulswirkung, um lokale Temperaturspitzen auf der Ofenwölbung und damit verbundene Rat‑Holes zu vermeiden. Die Flammenstrahlung ist auf das sichtbare Spektrum konzentriert (verbesserter Strahlungsaustausch mit dem Glas). Wichtige Merkmale:

• Flammenweg mit geringer Impulswirkung
• Hohe Strahlung im sichtbaren Spektrum (500–2000 nm)
• Kontinuierliche externe Regelung der Flammenlänge zur genauen Anpassung (Dual‑Impulse‑Modell verfügbar)
• Wartungsfreundliche, leicht demontierbare Bauteile
• Geeignet für Erdgas oder LPG
• Mehrere Größen verfügbar

Dual‑Impulse‑Modell (BR‑DI)
Das BR‑DI verwendet eine spezielle Düsengeometrie, die eine Änderung der Flammenlänge ohne Austausch der Düse ermöglicht. Die Einstellung erfolgt über ein Handventil an der Brennerlanze. Dual‑Impulse ist nur für hochleuchtende Flammenbrenner verfügbar.

Produkt Tabellen (Modelle und technische Daten)
BR‑Serie – Modelle und Nennleistung
Model | Size (inch) | Nominal power (kW)
BR 3 | 3 | 145
BR 4 | 4 | 220
BR 5 | 5 | 290
BR 6 | 6 | 365
BR 8 | 8 | 730
BR 12 | 12 | 1600

BR‑Serie – Luft / Gas und Flammendaten
Parameter | BR 3–4 | BR 5–6–8 | BR 12
Max. air temperature (°C) | 400 | 600 | 600
Air pressure (mbar) | 30 | 35 | 35
Gas pressure (mbar) | 25 | 30 | 30
Flame length (m) | 0.3–0.7 (kleinere Größen) | 0.7–3 (mittlere Größen) | 1.5–4.5 (größte)

BR‑Serie – Zulauf‑Rohrleitungen und Abmessungen
Gas inlet piping (A) | BR 3 | BR 4 | BR 5 | BR 6 | BR 8 | BR 12
Inch | 1" | 1"1/4 | 1"1/2 | 1"1/2 | 2" | 2"

Air inlet piping (B) | BR 3 | BR 4 | BR 5 | BR 6 | BR 8 | BR 12
Inch | 3" | 4" | 5" | 6" | 8" | 12"

Abmessungen (mm) – Beispiel (C / D / E / F) nach Modellgruppe:
BR 3: C 168, D 540, E 250, F 384
BR 4: C 219, D 550, E 250, F 435
BR 5: C 244, D 570, E 260, F 455
BR 6: C 273, D 920, E 320, F 480
BR 8: C 324, D 1020, E 370, F 570
BR 12: C 457, D 1063, E 365, F 700

BR‑DI (Dual Impulse) Serie – Modelle und Nennleistung
Model | Size (inch) | Nominal power (kW)
BR DI 5 | 5 | 290
BR DI 6 | 6 | 365
BR DI 8 | 8 | 730
BR DI 12 | 12 | 1600

BR‑DI – Typische Daten
Max. air temperature (°C) | 600
Air pressure (mbar) | 30
Gas pressure (mbar) | 30
Flame length (m) | 0.7–3 (modellabhängig)
Gas‑Einlass A (inch) und Luft‑Einlass B (inch) entsprechen je nach Modell der BR‑Serie.

Zusätzliche Hinweise
Die Flammenform (leuchtend oder klar) wird durch die Wahl der Düse bestimmt. Die Flammenlänge lässt sich über die Düsen‑Größe anpassen oder bei BR‑DI‑Modellen über das Handventil. Orifice‑Platten dienen der Durchflussregelung und dem Ausgleich von Druckverlusten. Eine Hochtemperaturversion (BR – HT) ist bis 800 °C erhältlich.

Technische Spezifikationen

• Manufacturer / Brand: GLASS SERVICE
• Handelsbezeichnung: BR – HT (Hochtemperaturversion)
• Verfügbare Modelle: BR 3, BR 4, BR 5, BR 6, BR 8, BR 12 und BR‑DI 5/6/8/12
• Nennleistungsbereich: 145 kW bis 1600 kW
• Flammentypen: Leuchtflamme (LF) für Schmelzbereich; Klare Flamme (NF) für Verteilerzone
• Flammenstrahlung: konzentriert im sichtbaren Spektrum (500–2000 nm)
• Flammenlänge: typische Bereiche 0,3 m bis 4,5 m je nach Modell
• Brennstoffkompatibilität: Erdgas oder LPG
• Lufteinlasstemperaturen: Standard und Versionen bis 600 °C (einige Größen) sowie spezielle Version bis 800 °C (BR – HT)
• Steuerungsoption: Dual‑Impulse‑Technologie für externe kontinuierliche Regelung der Flammenlänge (BR‑DI)
• Wartbarkeit: Bauteile für einfache Demontage in der Wartung ausgelegt
