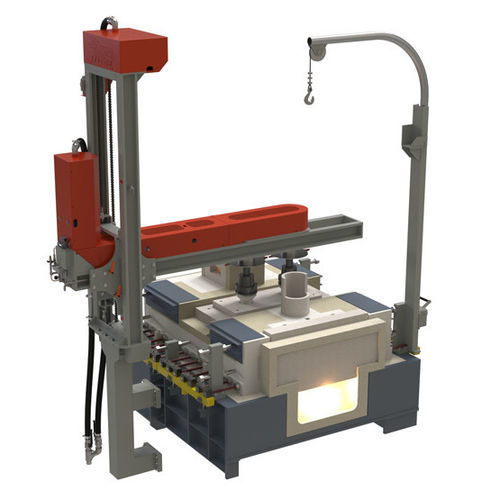

Schaufelrührwerk

vertikalfür Flüssigkeitenfür die Glasindustrie

Allgemeine Beschreibung
Die Rührmechanismen von Glass Service homogenisieren das Glas im Vorofen, um Oberflächendefekte zu entfernen und eine gleichmäßige Durchmischung, z. B. in Farbvoröfen, zu gewährleisten. Typische Anwendungen: Entfernung von Cat Scratches, Entfernung von Fäden und Glasvermischung.

Konstruktion für raue Bedingungen
Für die bei hohen Temperaturen beanspruchten Teile wurden geeignete Werkstoffe gewählt, um Zuverlässigkeit zu erhöhen und Wartungsaufwand zu reduzieren: Stahlrahmen, Hochtemperaturlager und Schnellkupplungen sind Standard.

Typische Zusammensetzung
Ein Rührmechanismus umfasst in der Regel:

• Stahl-Tragrahmen
• Manuelles oder motorisiertes Hebesystem zum Entfernen der Rühranlage
• Rührwerke (Paddel- oder Schraubentyp)
• Steuerung (Zentral‑Schaltschrank oder lokales Bedienpult)

Verfügbare Systeme
Glass Service liefert folgende Systeme:

• Fahnentyp-Rührmaschine
• X‑Y-Rührmaschine (Bewegungen auf X‑ und Y‑Achse)

Fahnentyp: Hauptmerkmale

• Stabile Stahl-Versäule
• Manuelle oder motorisierte Vertikalbewegung
• Schnellkupplung für feuerfeste Schrauben oder Paddel
• Lagerkühlung und -schmierung mit Druckluft
• Bis zu 5 Rotoren montierbar
• Einfacher Wechsel von Paddeln/Schrauben und vereinfachte Wartung

Fahnentyp: Komponenten und Antrieb
Die Maschine besteht aus:

• Stählerne Vertikalstütze aus großem Rohrdurchmesser
• Vertikalbewegung auf der Säule mittels manuellem Zahnstangengetriebe (motorisch optional)
• Antrieb mit Elektromotor und Getriebe, manuelle Drehzahlregelung
• Übertragung mittels Kette, Spannvorrichtung und Ritzel
• Schraubenspindeln mit Graphitlagern für hohe Temperaturen
• Schnellkupplung für feuerfeste Schrauben oder Paddel
• Druckluftanlage mit Filter und Druckregler zur Lagerkühlung/-schmierung
• Hitzeschutz
• Steuerkasten mit Frequenzumrichter, Not-Aus und Start/Stopp

X‑Y-Rührmechanismus: Vorteile und Bewegungen
Der X‑Y-Mechanismus reduziert den Platzbedarf und vereinfacht die Wartung. Die Vertikalbewegung wird elektromotorisch angetrieben; die Y‑Bewegung erfolgt über zwei parallele verstärkte Schienen. Spindeln laufen auf großen Graphitkugellagern. Vorteile:

• Minimaler Installationsplatz
• Wartungsarbeiten entfernt von der heißesten Vorofen-Zone
• Präzises und einfaches Wiederpositionieren der Spindeln

Rotoren und Antrieb
Die Rotorantriebsgruppe befindet sich oben am Morsethalterarm. Rotoren werden von Motor und Getriebe angetrieben; Drehrichtung kann pro Rotor gewählt oder synchronisiert werden; optionaler Frequenzumrichter für Drehzahlregelung. Bewegliche Teile sind mit Stahlabdeckungen geschützt; Antriebseinheit wird mit Druckluft gekühlt und geschmiert. Schnellkupplung Morset‑Rotor ist vorgesehen und kompatibel mit marktüblichen Rotoren.

Wartung und Austausch
Paddel/Schrauben sind für schnelle Demontage und Montage mit minimalem Seitenraum ausgelegt. Typische Abläufe und Zeichnungen werden bereitgestellt, um sichere Ausbau- und Einbauvorgänge zu erleichtern.

Optionen
Verfügbare Optionen:

• Pneumatische Kupplung (Drehmomentbegrenzung mit Öffnungserkennung und Alarm)
• Motorisierte Höhenverstellung
• Frequenzumrichtersteuerung für Spindeldrehung (AUTO/MAN, stufenlose Geschwindigkeit, Display, Fernsteuerung DCS via 4-20 mA)

Technische Daten

• Vertikale Höhe (Fahnentyp): Ca. 2.275 mm – anpassbar
• Vertikaler Hub (Fahnentyp): Ca. 950 mm – anpassbar
• Abstand vom Vorofen-Mittelpunkt zur Stützsäule: anpassbar
• Anzahl Rotoren (Fahnentyp): 1 bis 5
• Max. Gewicht pro Rührer (Fahnentyp): 120 kg
• Drehzahl Rührer (Schraube, Fahnentyp): 4,8 – 26 rpm (manuelle Einstellung)
• Drehzahl Rührer (Paddel, Fahnentyp): 1,3 – 12,6 rpm (manuelle Einstellung)
• Installierte Leistung (Fahnentyp): 0,75 kW
• Netzversorgung (Fahnentyp): 380 V 3 Ph – 50 Hz / 440 V 60 Hz
• Abmessungen allgemein (X‑Y): nach Vorofendimensionen
• Anzahl Rotoren (X‑Y): 1 bis 5
• Rotor‑Teilachse (X‑Y): kundenspezifisch
• Max. Gewicht pro Rührer (X‑Y): 60 kg
• Drehzahl Rührer (Schraube, X‑Y): 4,8 – 26 rpm (manuelle Einstellung)
• Drehzahl Rührer (Paddel, X‑Y): 1,3 – 12,6 rpm (manuelle Einstellung)
• Installierte Leistung (X‑Y): 0,75 kW
• Installierte Leistung für Hebemechanismus (X‑Y): 0,18 kW
• Netzversorgung (X‑Y): verschiedene, kundenspezifische Lösungen
