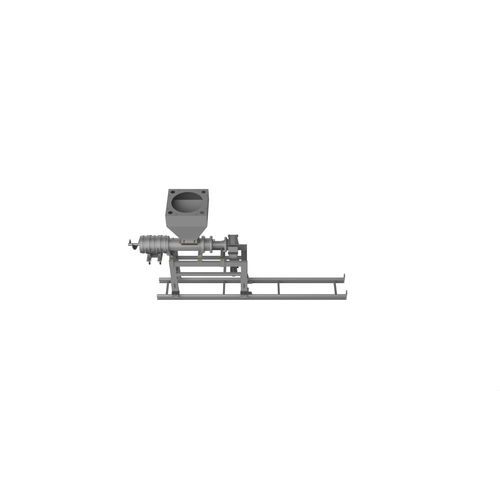

Kontinuierlicher Stangenbohrer

Allgemeine Beschreibung
Der Schnecken-Batchlader ist ein kontinuierliches Zuführsystem für Glasöfen, das entwickelt wurde, um Glassbatch und Koks mit kontrollierter Fördermenge zu dosieren und einzubringen. Die Einheit verbessert die Zuführungsstabilität des Ofens und lässt sich in Pegelregelungen integrieren, um eine gleichmäßige Produktion sicherzustellen.

Installation
Schnecken-Batchlader werden in der Rückwand des Ofens durch einen feuerfesten Block montiert. Der Lademechanismus ist auf einem geschweißten Stahlrahmen befestigt, der mit vier Rädern auf Schienen läuft, um eine einfache Positionierung und Demontage für Wartungsarbeiten zu ermöglichen.

Hauptkomponenten

• Schienen
• Tragrahmen aus Stahlprofilen
• Zuführungstrichter
• Schnecke mit spezieller Außenbeschichtung
• Zuführrohr
• Feuerfeste Schutzabdeckung an der Schneckenspitze
• Antriebssystem mit AC-Servo / dreiphasigem Asynchronmotor und Getriebe

Beschickung
Das Material wird in den Trichter gegeben und fällt durch Schwerkraft in das Zuführrohr auf die beschichtete Stahlschnecke, die das Schüttgut in den Ofen fördert. Die Schnecke wird von einem dreiphasigen Asynchronmotor über ein Untersetzungsgetriebe angetrieben. Die Motordrehzahl wird durch einen Umrichter auf dem Hauptschaltschrank gesteuert, der ein 4–20 mA Signal der Glaspegelregelung empfängt, sodass eine kontinuierliche und gleichmäßige Fördermengenregelung möglich ist. Der Antrieb umfasst großdurchmessrige Kegelrollenlager und Schutzmechanismen, um Schäden durch Batch am Lager zu verhindern.

Vorteile

• Verbessert Ziehrate und Produktionskonstanz des Ofens
• Reduziert Energieverbrauch durch stabile Zuführung
• Minimiert Staubübertrag und Ofenverschmutzung
• Verringert Glaspegel-Oszillationen
• Hilft, NOx-Bildung zu reduzieren

Modellspezifische Daten (Beispiel)
Modell: INF CR R 270/1250 040 AA

Technische Tabelle (Beispielwerte)
Innendurchmesser Zuführrohr: 270 mm
Schneckendurchmesser: 250 mm
Steigung der Schnecke: 150 mm
Getriebeübersetzung: 1 zu 171.5
Motordrehzahl: 1430 rpm
Schneckendrehzahl: 8.3 rpm
Fördermenge: 7.5 bis 37 Kg/min
Verarbeitetes Material: Glassbatch – nur Cullet – Batch & Cullet
Max. Cullet-Größe: 25 mm
Feuchtigkeitsgehalt: 0,5 bis 3%
Hauptmotorleistung: 1.5 kW
Elektrischer Anschluss: 3Ph + E / 400 VAC 50 Hz
Abmessungen (L x H x B): 2800 x 2000 x 650 mm

Technische Spezifikationen

• Installation: Rückwandmontage durch feuerfesten Block; geschweißter Stahlrahmen mit vier Rädern auf Schienen für Positionierung/Entfernung
• Konstruktion: tragender Stahlrahmen; Zuführungstrichter; Zuführrohr mit feuerfestem Schutz an der Schneckenspitze
• Schnecke: Stahlschnecke mit spezieller Außenbeschichtung zur Minimierung des Verschleißes
• Antrieb: AC-Servo / dreiphasiger Asynchronmotor mit Untersetzungsgetriebe und Umrichtersteuerung (gesteuert durch 4–20 mA Signal der Glaspegelregelung) für kontinuierliche Regelung
• Lager und Schutz: großdurchmessrige Kegelrollenlager und Systeme zum Schutz der Lager vor Batch-Schäden
• Verarbeitetes Material: Glassbatch, nur Cullet oder Kombination aus Batch & Cullet
• Typisches Modellbeispiel: INF CR R 270/1250 040 AA (Zuführrohr Ø 270 mm, Schnecke Ø 250 mm, Steigung 150 mm)
• Förderbereich: 7.5–37 Kg/min
• Max. akzeptierte Cullet-Größe: 25 mm
• Akzeptabler Feuchtigkeitsgehalt: 0.5–3%
• Hauptmotorleistung (Beispiel): 1.5 kW
• Stromversorgung (Beispiel): 3Ph + E / 400 VAC 50 Hz
• Gesamtabmessungen (Beispiel): 2800 x 2000 x 650 mm
