Zünder GADP

Allgemeine Beschreibung
Verbrennungssystem für Auslauföfen und Verteiler, ausgelegt für gleichbleibende Produktionsqualität in der Glasindustrie. Das System basiert auf Premix Gas/Luft-Technologie und kann mit Erdgas oder LPG betrieben werden. Entwickelt auf Basis von über 22 Jahren Erfahrung, geeignet für Spezial- und Farbglas, bei dem stabile Redox-Bedingungen in der Forehearth-Superstruktur für die Qualität entscheidend sind.

Hauptmerkmale

• Premix Gas/Luft Verbrennungssystem für Auslauföfen und Verteiler
• Kompatibel mit Erdgas oder LPG
• Ausgelegt zur Sicherstellung eines stabilen Gas/Luft-Verhältnisses und Redox-Bedingungen für Spezial- und Farbglas
• Vormontierte kompakte Verbrennungsskids, installationsbereit

GADP Verbrennungssystem
Das GADP-System basiert auf einem konstanten Verhältnis zwischen dem Differenzdruck (DP) an der Luftdrosselplatte und dem Gasregelventil. Es wird nicht durch Brennerdruckschwankungen oder teilweise verstopfte Düsen beeinflusst. Der Sammlerdruckbereich für GADP liegt bei 6–50 mbar. Brenner werden für Nieder- und Hochdruckanwendungen geliefert.

GADP - Hauptvorteile

• Korrektes Verbrennungsverhältnis über den gesamten Durchflussbereich (3–50 mbar)
• Lineares Regelverhalten der Durchflussventile für vorhersehbare Reaktion
• Stabiles Verhältnis bei Brennerdruckschwankungen
• Erhalt des Verhältnisses nach Düsenwechsel oder Reinigung
• Einfache und präzise manuelle Einstellung des Gas/Luft-Verhältnisses pro Zone
• Breites Spektrum an Durchflüssen und Größen (DN25 bis DN100)

Standardmischer - Zero Governor (ZGT)
Der Standard-Venturi-Mischer mit Zero Governor ist eine gängige Lösung für verschiedene Glasarten (Geschirr, Behälter, Spezialglas). Der ZGT wurde weiterentwickelt, um Leistung und Langzeitstabilität des Gas/Luft-Verhältnisses zu verbessern. Die Druckabnahme des Zero Governor ist stromaufwärts des Venturi positioniert, um den Regelbereich zu vergrößern und Leckagen zu reduzieren. Der ZGT-Druckbereich beträgt 3–50 mbar und ist für Nieder- und Hochdruckbrennersysteme geeignet; empfohlen insbesondere für Behälterindustrie.

ZGT - Hauptmerkmale

• Lineares Luftventil
• Manuelle Einstellung des maximalen Luftdurchflusses (Vorhang) pro Zone
• Hohe Regelkreisstabilität
• Hohe Verhältnisstabilität über den gesamten Betriebsbereich
• Druckabnahme stromaufwärts des Mischers
• Unabhängige Verhältnisregelung pro Zone
• Empfohlen für Behälterindustrien

OMN Verbrennungssystem
Das OMN-Konzept verwendet eine Luftdrosselplatte und einen zweistufigen Zero Governor mit Druckabnahme stromaufwärts der Drosselplattenflanschkammer. Gas wird stromabwärts eingebracht und über ein hochpräzises Gasnadelventil geregelt. Drosselplatte und Nadelventilgrößen werden für jede Verbrennungszone angepasst. Der zweistufige Zero Governor erhöht die Verhältnisstabilität über den gesamten Bereich und in Echtzeit. OMN wird für leistungsstarke Forehearths in der Behälterindustrie empfohlen (einschließlich grüner und bernsteinfarbener Gläser).

OMN - Hauptvorteile

• Hohe Verhältnisstabilität über den gesamten Betriebsbereich
• Langlebige Verhältnisstabilität mit minimalen Nachstellungen
• Druckabnahme stromaufwärts des Mischers
• Unabhängige Verhältnisregelung pro Zone
• Betrieb über einen weiten Bereich von Verhältnissen möglich
• Hochpräzises gasregelndes Nadelventil
• Luftdrossel und Gasnadelgrößen zonenspezifisch optimiert für verbesserte Brennstoffeffizienz

Konstruktionsdetails & Skid-Merkmale

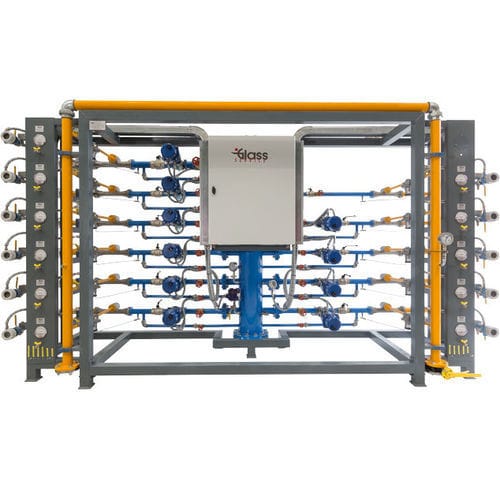

Die Verbrennungsskids für Forehearths und Verteiler sind kompakt, vormontiert und mit aktueller Ausrüstung für zuverlässigen Betrieb ausgestattet. Für jede Zone wird die erforderliche Technologie (ZGT, GADP, OMN) installiert. Typische Skidausstattung umfasst:

• Druckanzeiger pro Zone
• Drucktransmitter pro Zone
• Explosionsentlastungsventil pro Zone
• Gasdurchflussmesser pro Forehearth oder Verteiler
• Anschluss für Mix-Test-Analyse pro Zone
• Luft- und Gasdruckschalter
• Skid-Verkabelung und lokale Anschlussdose

Brenner & Verteiler
Brenner sind aus hochtemperaturbeständigem Stahl gefertigt und am Feuerfest verschlossen. Jeder Verteiler wird mit langen flexiblen Anschlüssen und manuellen Absperrventilen zur Erleichterung der Wartung geliefert. Übliche Düsenmaße umfassen:

• 1/4 Zoll / 6,3 mm
• 3/8 Zoll / 9,5 mm
• 9/32 Zoll / 7,1 mm
• 5/16 Zoll / 7,9 mm

Zusätzliche Hinweise
Die Systeme sind so ausgelegt, dass sie ein stabiles Verhältnisregelverhalten auch bei verschmutzten oder teilweise blockierten Düsen beibehalten. Optionen umfassen skidmontierte Verbrennungslüfter mit Frequenzumrichter- oder Direktantrieb und Redundanzskids für Gasregler, falls erforderlich.

Technische Spezifikationen

• Unterstützte Verbrennungstypen: ZGT (zero governor), GADP, OMN
• Brennstoff: Erdgas oder LPG
• Systemtyp: Premix Gas/Luft
• Empfohlen für: Behälter, Geschirr, spezielles Farbglas (z. B. grün, bernstein)
• Betriebsdruckbereiche: ZGT / OMN: 3–50 mbar; GADP: 6–50 mbar
• Skid-Merkmale: Vormontiertes Verbrennungsskid pro Zone mit Anzeigen, Transmittern, Explosionsentlastung, Gasdurchflussmessern, Prüfanschlüssen, Druckschaltern und lokaler Anschlussdose
• Brennerbau: Hochtemperaturbeständiger Stahl; verschlossene Montage am Feuerfest; flexible Anschlüsse und manuelle Absperrventile für Wartung
• Orifice-Platten und Nadelventile: Maßgeschneiderte Größen pro Verbrennungszone zur Optimierung der Brennstoffeffizienz
