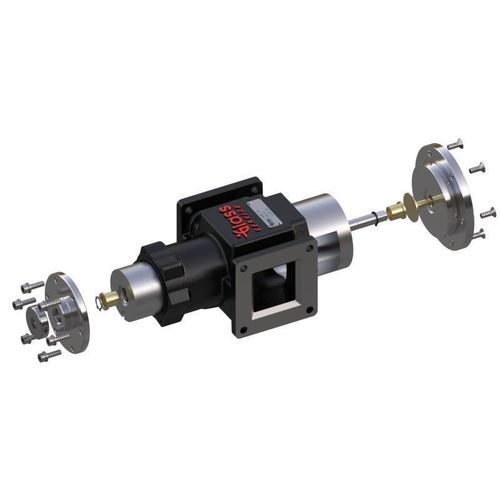

Ventil mit Elektroantrieb

manuellStellDurchflussbegrenzung

Allgemeine Informationen
Glass Service fertigt das einstellbare Port-Luftventil mod. VV zur präzisen Durchflussregelung in Brenner- und Verbrennungssystemen. Das Ventil ermöglicht variable Luftmengen über einen einstellbaren rechteckigen Port; die Regelung kann manuell oder an eine Automatik angebunden werden. Der einstellbare Port erlaubt die Anpassung vor Ort nach der Montage. Innenliegende Teile sind wartbar, ohne das Ventil aus der Leitung zu entfernen.

Materialien
Das Ventil besitzt ein Gehäuse aus Gusseisen mit intern bearbeiteten Komponenten aus Anticorodal-Aluminium und einer selbstschmierenden Bronzebuchse. Dichtungen sind aus NBR. Mischgehäuse und Mischkammer sind aus gegossenen Werkstücken bearbeitet; die kalibrierte Düse ist aus Messing und anpassbar.

Betrieb
Die Steuerung erfolgt über den Vorhang-Einstellknopf (Porthöhe) und die Kern-Steuerwelle (Portbreite). Das Drehen des Einstellknopfs verschiebt den Vorhang zum Öffnen/Schließen des Ports; das Drehen der Steuerwelle legt den rechteckigen Port proportional frei. Die Durchsatzkapazität hängt von Höhe und Breite des Ports in Relation zur Abgangsöffnung ab. Betrieb manuell oder mit Antrieben für automatische Regelung.

Hauptmerkmale

• Verbesserte Strömungseigenschaften gegenüber Schmetterlingsventil-Design
• Einstellbarer Port zur Begrenzung der maximalen Durchflussrate
• Regelung des Luftstroms bei variablen Drücken für Brenner und Systeme
• Gusseisen-Gehäuse für strukturelle Stabilität
• Einbau unabhängig von der Einbaulage
• Drei Gehäusegrößen (B, C, D) für einen weiten Arbeitsbereich
• Einfache Inline-Demontage für schnelle Wartung
• Kompatibel mit direkter oder gekoppelter Antriebseinbindung

Hauptabmessungen des Ventils (mm)
TYPE | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | R
BODY B | M6 | 42 | 114.4 | 224 | 100 | 8 | 12 | 38 | 49 | 84 | 84 | 7 | R6 | 42 | M6 | 42
BODY C | M6 | 70 | 137 | 254 | 120 | 8 | 12 | 38.5 | 62 | 102 | 102 | 9 | R6 | 50 | M6 | 50
BODY D | M6 | 70 | 187.5 | 319 | 164 | 8 | 12 | 38.5 | 85 | 140 | 142 | 10.5 | R6 | 80 | M8 | 60

Abmessungen Anschluss-Kit (mm)
VALVE SIZE | A | B | C | D | E | F | G | H | I
B - DN40 | 64 | 64 | 7 | 84 | 84 | 76 | 10 | 27 | G1"1/2
B - DN50 | 64 | 64 | 7 | 84 | 84 | 76 | 10 | 27 | G2"
C - DN50 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 29.5 | G2"
C - DN65 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 29.5 | G2"1/2
C - DN80 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 40.5 | G3"
D - DN80 | 114.5 | 114.5 | 10.5 | 142 | 140 | 136 | 10 | 39 | G3"
D - DN100 | 114.5 | 114.5 | 10.5 | 142 | 140 | 136 | 10 | 39 | G4"

Installation
Das Ventil ist mit gewindebohrungen versehenen Montageflächen ausgestattet, um Standardsteuerungen aufzunehmen. Ein Hebel-Kit wird für die Verbindung mit Servomotoren geliefert. Montagekits für Inline- oder Gewindeverbindung sind optional erhältlich. Für jede Flanschverbindung sind vier Schrauben erforderlich.

Wartung
Die inneren Komponenten sind zugänglich und können in der Leitung gereinigt oder ersetzt werden, ohne das Ventil auszubauen. Dadurch werden Stillstandszeiten reduziert.

Technische Spezifikationen

• Modell: mod. VV
• Funktion: einstellbares Port-Luftventil zur Durchflussregelung (manuell oder automatisch)
• Nicht geeignet als Absperrventil
• Gehäusematerial: Gusseisen
• Interne Komponenten: Anticorodal-Aluminium
• Buchse: selbstschmierende Bronze
• Dichtungen: NBR
• Düse: Messing, anpassbar
• Montage: einbaulageunabhängig; montageflächen mit Gewinde für Antriebe; Hebel-Kit für Servomotoren verfügbar
• Wartung: innenteile in-line wartbar ohne Leitungsentnahme
• Verfügbare Gehäusegrößen: B, C, D (siehe obige Maßtabelle)
