Radar-Niveautransmitter

für Flüssigkeitenfür Industrieanwendungkompakt

Allgemein
Der Radar-Niveaumesser für Glas ist die Weiterentwicklung des 2012 von Glass Service entwickelten interferometrischen Radargeräts. Das aktuelle Gerät vereint moderne Radar‑Elektronik und höhere Rechenleistung für kontinuierliche, berührungslose Füllstandsmessung am Working End (WE) und Forehearth (FH) von Glasschmelzöfen.

Hauptmerkmale

• Kompakte Radarantenne: 130×130 mm; Antenne in einem mechanischen Träger 265×265 mm untergebracht.
• Messbereich ab Antenne: 300–5000 mm zur Abdeckung kurzer bis langer Prozessdistanzen.
• Hohe Abtastrate: 100 Hz für schnelle Überwachung und effektive Signalfilterung passend zur Ofensteuerung.
• Hohe Messgenauigkeit: 0,05 mm für reproduzierbare Füllstandskontrolle.
• Obere Montage der kompakten Antenne reduziert Messfehler durch thermische Ausdehnung der Tragstruktur.

Antenne, Montage und Installation

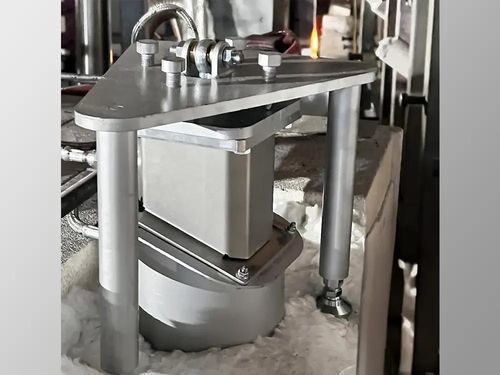

• Die Montage bietet einfache Einstellmöglichkeiten zur Positionierung der Antenne und Ausrichtung des Strahls.
• Die Antenne ist durch eine Platte aus temperaturbeständigem Keramikmaterial von der Brennkammer getrennt.
• Leichter Druckluftstoß empfohlen, um die Messfläche frei von Ablagerungen zu halten; Antenne mit Drucklufteinlass zur Kühlung ausgestattet.
• Ein kleines pneumatisches Bedienfeld für die Druckluftversorgung wird mitgeliefert.
• Für die Antenne ist keine Wasser-Kühlung erforderlich.

Betrieb & Umweltgrenzen

• Betrieb in Umgebungstemperaturen bis 120 °C; mit Druckluftkühlung ist eine Installation bis ca. 160 °C möglich.
• Berührungslose Radarmessung ohne bewegliche Teile; geringerer Wartungsaufwand im Vergleich zu Kontaktsonden oder optischen Sender/Empfänger-Systemen.

Mess- und Steuerüberlegungen

• Die Abtastrate von 100 Hz ermöglicht präzise Echtzeitüberwachung und Filterung, geeignet für Ofenregelkreise.
• Die Messgenauigkeit von 0,05 mm sorgt für hohe Reproduzierbarkeit; Stabilität und Präzision der mechanischen Halterung müssen die Sensoranforderungen übertreffen.
• Das kompakte Antennendesign reduziert thermische Verformungseffekte gegenüber weitspannigen optischen Systemen oder langen Sonden.

Eigenschaften / technische Spezifikationen

• Antennengröße: 130×130 mm.
• Aufstellmaß Träger: 265×265 mm.
• Messbereich: 300–5000 mm ab Antenne.
• Abtastfrequenz: 100 Hz.
• Messgenauigkeit: 0,05 mm.
• Betriebstemperatur (Antenne): bis 120 °C; bis ≈160 °C mit Druckluftkühlung.
• Kühlung: Druckluft (keine Wasserkühlung erforderlich).
• Installation: Top‑Montage an WE oder FH mit keramischer Trennplatte; pneumatisches Bedienfeld geliefert.
• Design: berührungslose Radarmessung, keine beweglichen Teile, geringer Wartungsaufwand.
