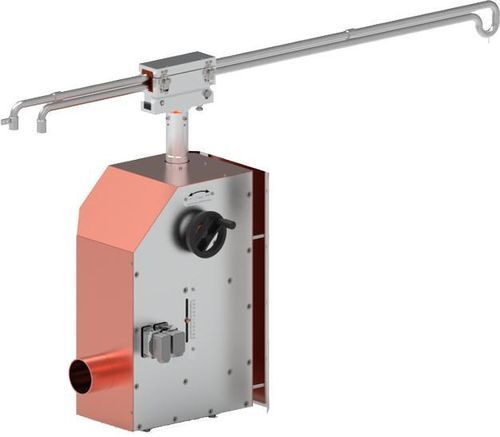

Programmierbarer Niveauregler Lev 7

mit LCD-Displaymit integriertem Alarmmit Relais-Ausgang

Übersicht
Lev 7 ist eine Glasstand-Regelvorrichtung, die den flüssigen Glasstand in Öfen mittels einer Kurbel- Pleuel-Antriebseinheit und einer Messspitze aus Platin/Rhodium erfasst und steuert. Präzise Pegelregelung reduziert Schwankungen der Schüttgutbeschickung und Mitnahme, stabilisiert Gas-/Brennstoffströme und Temperaturprofile des Ofens, senkt den Energieverbrauch und verbessert Glasqualität sowie Produktionseffizienz.

Vorteile

• Reduziert Schwankungen der Beschicker-Geschwindigkeit
• Minimiert Mitnahme
• Stabilisiert Gas- und Brennstoffzufuhr
• Hält konsistente Ofentemperaturprofile
• Senkt Energieverbrauch
• Verbessert Glasqualität
• Erhöht Produktionseffizienz

Maschinenaufbau

• Glasstand-Regelgerät Lev 7
• Sonde (seitlich wassergekühlt oder oben aus Aluminiumoxid)
• Steuerungsplatine mit Touch-Screen PLC/SPS
• Anschlusskabel (optional)
• Kühlgebläse
• Steuerung für Kühlwasserfluss und -temperatur (nur für wassergekühlte Sonde)

Unterstützte Sondenkonfigurationen

• 1) Seiteneinbau – einrohrige Edelstahlsonde, wassergekühlt, mit Platin/Rhodium-Spitze
• 2) Top-Einbau – vertikale Al2O3-Sonde mit Platin/Rhodium-Spitze

Messprinzip und Betrieb
Der Glasstand wird detektiert, wenn die Platin/Rhodium-Spitze die Schmelzoberfläche berührt und den Erkennungskreis schließt. Um Glasanhaftungen zu verhindern, kann die Einheit einen hochstromigen elektrischen Impuls über einen speziellen Transformator erzeugen. Die Sonde wird durch einen robusten Kurbel-Pleuel-Mechanismus mit zwei Annäherungsgeschwindigkeiten bewegt; in der Endphase wird die Geschwindigkeit für eine genaue Erfassung reduziert. Ein hochpräziser optischer Encoder misst direkt die Kurbelposition; die vertikale Hubhöhe berechnet die SPS. Berührungsparameter (Anfahrgeschwindigkeit, Berührungsfrequenz, Rückzugsrate) sind über das Touch-Screen programmierbar.

Automatische Reaktionen bei Glasdetektion

• Sofortiges Hochschwenken der Sonde mit hoher Geschwindigkeit
• Erzeugung elektrischer Impulse zur Reinigung der Sonde (Hochspannungs-Transformator)

Ausgänge & Integration

• Zwei programmierbare Analogausgänge (4–20 mA) proportional zum gemessenen Pegel und Setpoint
• Digitaler ON/OFF-Ausgangskontakt zum Ansteuern eines Chargenbeschickers (Lev 7 für direkte Steuerung via PID-Regelkreis oder ON/OFF geeignet)
• Anzeigedaten/-verarbeitung über andere Managementsysteme (PLC/SPS, DCS); Modbus/Ethernet optional

Bedienung & Programmierbarkeit

• Touch-Screen LCD zur Parametereinstellung und Prozessübersicht
• Programmierbare Messzyklen, Annäherungs- und Messgeschwindigkeiten
• Programmierbare Impulszeitsteuerung zur Vermeidung von Anhaften
• Alarmmeldungen auf dem Bildschirm, programmierbare Hoch-/Niederstandalarme mit Relaisausgängen, Signalhorn und Statusanzeigen (ROT-GRÜN-GELB)

Neue Merkmale

• Mechanische Regelung der vertikalen Sondeposition: max. Hub 100 mm, Positionsanzeige Auflösung ±1 mm
• Interne Autodrehung der Sonde auf Kugellagern
• Vertikale Wellenbewegung auf Kugellagern
• Schnellwechselmechanismus für einfache Sondeentnahme
• Verkabelung über geeignete Steckverbinder für einfache Maschinenanbindung

Hauptmerkmale (weitere Optionen auf Anfrage)

• Auto-Zero-Erkennung
• Automatische Glaspegel-Kalibrierung
• Pegel-Sollwert programmierbar über Touch-Screen mit Prozessübersicht
• Antrieb durch asynchronen, gekühlten Servomotor, gesteuert durch Vektorumrichter, direkte Zahnradkopplung (ohne Riemen/Ketten)
• Vertikale Bewegung mittels Kurbel-Pleuel-Mechanismus mit Kugellagern
• Auflösung: ±0,1 mm
• Wiederholgenauigkeit: ±0,1 mm
• Max. vertikaler Hub (Messung): 40 mm
• Encoder kann bei Fehlerfall ausgeschlossen werden
• Spezialtransformator für elektrischen Impuls gegen Glasanhaftung

Seiteneinbau – Sonde & Kühlungsdetails

• Wassergekühlte Seitensonde: Einrohrsonde aus Edelstahl mit Platin/Rhodium-Spitze Ø 3 mm x 15 mm, Gesamtlänge 1600 mm. Benötigt Seitenöffnung im Vorofen (forehearth) oder Verteiler.
• Kühlwasserströmung: 20 Liter/Min
• Max. Kühleingangstemperatur: 35°C
• Max. Kühlwassertemperatur Ausgang: 45°C
• Wasserdruckbereich: 2–4 bar
• Wasserqualität: Chloride ≤ 50 ppm, pH 8,0–8,5, Calcium ≤ 40 ppm

Top-Einbau – Sondendetails

• Vertikale Alumina-Sonde 799 mit Platin/Rhodium-Spitze Pt Ø 2 mm x 15 mm
• Gesamtlänge Sonde: 1000 mm plus DIN-Steckerkopf

Hinweise zur Zuverlässigkeit & Betrieb
Lev 7 ist für durchgehenden 24/7-Betrieb in hochtemperierten Ofenumgebungen ausgelegt. Das System ist wartungsfreundlich und bedienerorientiert; alle Maschinendaten sind über das Touch-Screen zugänglich.

Technische Daten

• Modellname: Lev 7
• Messauflösung: ±0,1 mm
• Wiederholgenauigkeit: ±0,1 mm
• Max. vertikaler Hub (Messung): 40 mm
• Sondentypen: wassergekühlte Metallsonde (seitlich) oder vertikale Alumina-Sonde (oben)
• Seitensondenspitze: Platin/Rhodium Ø 3 mm x 15 mm, Sondenlänge 1600 mm
• Top-Sondenspitze: Platin/Rhodium Ø 2 mm x 15 mm, Sondenlänge 1000 mm
• Kühlwasserströmung (Seitensonde): 20 Liter/Min
• Kühlwassertemperatur Eingang max: 35°C ; Ausgang max: 45°C
• Wasserdruckbereich: 2–4 bar
• Wasserqualität: Chloride ≤ 50 ppm, pH 8,0–8,5, Calcium ≤ 40 ppm
• Antrieb: asynchroner gekühlter Motor mit Vektorumrichter, direkte Zahnradkopplung
• Vertikaler Bewegungsmechanismus: Kurbel-Pleuel mit Kugellagern
• Encoder: hochpräziser optischer Encoder (bei Fehler optional ausschaltbar)
• Elektrische Versorgung (Beispiel): 0,34 kW, 220 VAC, 50 Hz
• Ausgänge: 2 programmierbare 4–20 mA Ausgänge; ON/OFF Ausgangskontakt; Relaisausgänge für Alarme
• Integration: Direktansteuerung des Chargierers (PID oder ON/OFF); Anzeige zu PLC/DCS; Modbus/Ethernet optional
