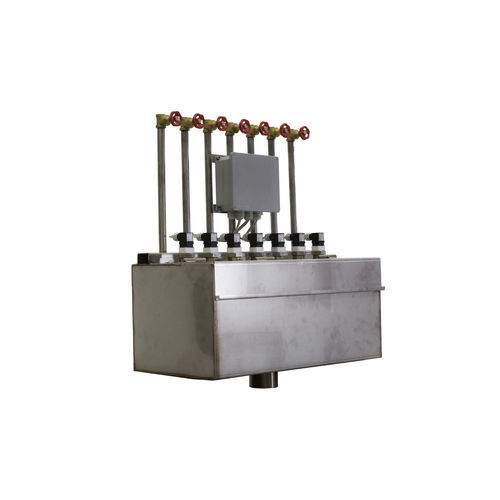

Gas-Injektor BUB H 1 AA

Allgemeine Beschreibung
Der BUB H 1 AA ist ein wassergekühlter Blaseninjektor, der gesteuerte Gase (Luft oder Sauerstoff) über Düsen in das geschmolzene Glas einführt, um die vertikalen Strömungen am Hotspot des Ofens zu verstärken. Dadurch werden Schmelz- und Temperaturhomogenität verbessert und die Kontrolle der Batch-Abdeckung unterstützt. Der Injektor verfügt über eine Wasser-Mantelkühlung für eine lokale Kühlung, die die Lebensdauer der Bauteile erhöht und bei Bedarf einen heißen Austausch ermöglicht.

Vorteile

• Verbessert die Glashomogenität durch Verstärkung aufsteigender Strömungen
• Erhöht die Temperaturgleichmäßigkeit im Bad
• Hilft, den Hotspot zu fixieren und zu stabilisieren
• Unterstützt die Kontrolle der Batch-Abdeckung und der Schmelzbedingungen

Aufbau und Betrieb
Eine ein- oder zweireihige Anordnung von Injektoren wird am Hotspot über die Ofenbreite installiert, um die vertikale Konvektion zu verstärken. Düsendurchmesser, Rohranzahl und Anordnung werden entsprechend Ofenbau, Glastyp und angestrebter Bodentemperatur bestimmt. Gasdruck und -durchsatz steuern Blasengröße und -frequenz; eine geringere Glaskomplexität (höhere Temperatur) reduziert die Blasengröße und erhöht die Frequenz. Bei Verwendung von Werksluft müssen geeignete Filter zur vollständigen Ölabscheidung installiert werden, um Düsenverstopfung zu vermeiden. Bei speziellen Gläsern kann Sauerstoff verwendet werden, um die chemische Auflösung in den Schmelzfluss zu erleichtern.

Typische Arbeitsbereiche und Hinweise
Der empfohlene Betriebsdruck nach dem Skid liegt bei 0,5 bis 2 bar. Dokumentierte Durchsätze pro Bubbler liegen typischerweise bei 80–200 N Liter/h; Systembereiche 60–360 N Liter/h je nach Konfiguration. Bei der Installation wird Luft normalerweise nominal mit 0,5 bar angewendet, um das Eindringen von Partikeln zu verhindern; nach dem Aufheizen wird der Druck anhand der Blasengröße und -frequenz an der Glasoberfläche angepasst.

Neuer wassergekühlter Blaseninjektor - Merkmale

• Reduzierter Bodenausfall durch lokale Kühlung im Düsenbereich
• Bubbler sind bei laufendem Ofen im heißen Zustand austauschbar
• Düsen können mit Druckluft oder speziellen Werkzeugen freigehalten werden
• Entweder Luft oder Sauerstoff kann als Blasengas verwendet werden

Merkmale der Bubbler

• Spezielle Edelstahl- und Inconel-Düsen
• Wasser-Mantelkühlung am Injektor
• Für lange Lebensdauer ausgelegt
• Können während des Betriebs abgeschaltet und wieder eingeschaltet werden

Systemausführung
Das System wird mit einem Steuer-Skid geliefert, einschließlich Filter, Druckreglern und einem Backup-Tank, der etwa 30 Minuten Deckung bei vorübergehendem Ausfall der Druckluft bietet.

Injektor-Baugruppe umfasst

• Trägerhalter
• Isolierter Halter
• Isolierabdeckung
• Gerader Anschlussnippel für Luft- und Wassereingang
• Bubbler-Rohr

Installation und Bubbling-Steuerungspanel
Das Steuerpanel wird vollständig verdrahtet und geprüft geliefert und enthält die notwendigen Instrumente und Steuerungen. Wichtige Eigenschaften:

• Vollständig redundanter Reduktions- und Filterabschnitt für Blasengas
• Durchflussregelventil, Manometer und Durchflussmesser-Set für jeden Injektor
• Hauptsteuerinstrumente an der Frontplatte
• Hochdruck-Bypass zum Düsenfreimachen

Mechanische Werkzeuge zum Freimachen werden mitgeliefert. Der Kühlwasser-Rücklauf erfolgt über ein Edelstahl-Verteilerrohr mit einem Durchflusssensor pro Bubbler.

Modelldaten
Model: BUB H 1 AA
Max. Temperatur Kühleintritt (°C): 20 bis 35
Max. Temperatur Kühlraustritt (°C): 45
Max. Wasserhärte (°f): 4
Max. Calciumgehalt Wasser (ppm): 40
Druckbereich Kühlwassereingang (bar): 2 bis 4
Druckbereich Luft/Sauerstoff Eingang (bar): 4 bis 8
Luft/Sauerstoff Druck nach Skid (bar): 0,5 bis 2
Durchflussbereich Luft/Sauerstoff (N Liter/h): 60 bis 360
Blasengas: Luft / Sauerstoff

Technische Spezifikationen

• Model: BUB H 1 AA
• Arbeitsdruck Luft/Sauerstoff nach Skid: 0,5 bis 2 bar
• Luft/Sauerstoff Eingangsdruck (vor Skid): 4 bis 8 bar
• Dokumentierter Durchflussbereich: 60 bis 360 N Liter/h (Systembereich)
• Typischer Durchfluss pro Bubbler: 80 bis 200 N Liter/h
• Kühlwassereingangsdruck: 2 bis 4 bar
• Kühlwasser Eingabetemperatur: 20 bis 35 °C
• Kühlwasser Maximale Austrittstemperatur: 45 °C
• Max. Wasserhärte: 4 °f
• Max. Calcium: 40 ppm
• Blasengas: wählbar Luft oder Sauerstoff
• Steuer-Skid beinhaltet Filter, Druckregler und 30-minütigen Reservebehälter
• Düsen: spezielle Edelstahl- und Inconel-Ausführung; Injektoren mit Mantelkühlung
