Drahterodiermaschine V2000

wire EDMCNC

Kurzbeschreibung

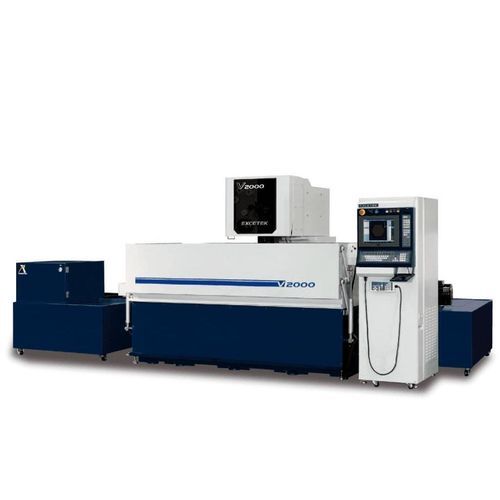

Die V2000 ist eine Drahterodiermaschine (WEDM) zur präzisen Bearbeitung von Metallteilen. Verfahrwege und Werkstückraum ermöglichen die Bearbeitung von mittelgroßen bis großen Bauteilen für Werkzeugbau und Präzisionsfertigung.

Mechanischer Aufbau - Maschinenmerkmale

• Steifes U/V-Gitter-Design für strukturelle Steifigkeit
• Edelstahl-Arbeitstisch mit Härte HRC 50°
• Maschinengussteile auf Basis von FEA-Analysen zur Erhöhung der Steifigkeit optimiert
• Breitere Maschinenbasis für verbesserte Stabilität
• Wassergekühlter Unterarm zur Verringerung thermischer Ausdehnung; RIB-Positionen per FEM ausgelegt für optimierte Steifigkeit

Präzision & Genauigkeit

• Vergrößerter Abstand zwischen Linearführungen für bessere Stabilität
• C1-Klasse Kugelgewindetrieb kryogenisch behandelt
• Kugelgewindetrieb beidseitig gelagert und angetrieben von hochauflösendem AC-Servomotor
• Positionierauflösung bis zu 1 µm mittels Mikroschritten
• Laserkalibrierung und Schrittfehlerkompensation
• Optionale geschlossene Messsystem-Rückführung (Linearskala)
• Massive Gussstruktur als Grundlage für Präzision

Intelligenter Bearbeitungsmodus

• Hochfrequente Berechnung und Impulssteuerung über Embedded-System zur Reduzierung der Steuerlast
• RS-485-Netzwerk zur Kommunikation zwischen Modulgruppen
• CRC-Funktionen zur Verifizierung der Datenintegrität
• ASIC-Chips zur Erhöhung der Schaltungsstabilität
• Watchdog-Funktionen zur Selbstschutzautomatik
• Echtzeit-Funkenfeedback für stabile Erodierbedingungen

Automatisches Drahtanfädeln (AWT)

• Anfädeln an Bruchpunkt; Glühfunktion verbessert die Drahtgeradheit beim Anfädeln
• Zuverlässiges Anfädeln am Bruchpunkt ohne Rückkehr zum Startloch
• Untergetauchtes Anfädeln unterstützt, sodass Anfädeln während untergetauchtem Bearbeiten ohne Entleeren/Neufüllen des Tanks möglich ist
• Multi- Loch-Bearbeitung: Bei Fehlschlag überspringt das System das Loch, protokolliert die Position und kommt später zurück
• AWT Monitor- und AWT Result Monitor-Funktionen
• Wasserstrahlunterstützung zum Anfädeln hoher Werkstücke; Anfädeln bis 500 mm Dicke unterstützt

Steuerung

• CNC-Gerät: Industrie-PC
• CPU: Pentium 64-Bit Hochgeschwindigkeits-CPU
• Bedienoberfläche: 15" LCD Touchscreen, Tastatur, Maus
• Eingangsinterfaces: LAN, USB, Floppy, RS-232
• Speicherkapazität: 512 MB CF-Karte
• Mindest-Befehlsgröße: 0,0001 mm
• Max. programmierbare Dimension: ±9999.9999 mm
• Einheit: metrisch / Zoll umschaltbar
• Grafische Oberfläche zur Unterstützung der Bedienung; Watchdog während der Bearbeitung; Fernsteuerung Standardzubehör; Datenbank mit Schnitttechnologien und Parameter-/Wartungsinformationen verfügbar

Elektronik & Bearbeitungstechnologien

• Electrolysis Free (EF) AC-Leistungsgeneratorsystem zur Verbesserung der Schneidleistung
• Kurzschlusslösung: spezieller Entladekreis zur Eliminierung von Kurzschlüssen bei Fehlausrichtung beim Anfädeln
• RTS (Real Time Sparking): schnelle Reaktion zur Anpassung bei ineffektiven Entladungen und zur Verbesserung der Schneidleistung
• Modulares PCB-Design mit LED-Anzeigen zur Erleichterung der Wartung

Oberflächenqualität

• Super Finish Circuit (Option): Hochfrequenz-Finishing-Technologie zur Erreichung von Ra < 0,2 µm in einem einzigen Schnitt mit 4 Überarbeitungen
• Gezeigte Oberflächenbearbeitung an SKD-11 Stahl, 30 mm Dicke
• Eckenkontrollparameter zur Reduzierung von Eck-Washout und Verbesserung der Werkzeugverträglichkeit, Qualität und Geschwindigkeit

Zubehör
Standardzubehör

• Ionenaustauscherharz x 10 L
• Papierfilter x 2 Stk
• Diamantführung x 2 Stk
• Obere und untere Spüldüse x 2 Sätze
• Energieplatten x 2 Stk
• Messingdraht x 1 Spule
• Spannwerkzeug x 1 Satz
• Vertikale Ausrichtlehre x 1 Satz

Optionen

• XY-Achsen Linearskala
• W-Achse
• Spannträger
• Jumbo Feeder L-50A
• AWT
• Doppeltür
• AVR 15KVA
• Transformator 15KVA
• Kurznachrichtendienst (SMS)
• Signalturm
• Fernüberwachungssystem
• Super Finish Circuit

Technische Daten

• Modell: V2000
• Max. Werkstückgröße: 2400 x 700 x 345 mm
• Max. Werkstückgewicht: 2500 kg
• Verfahrweg X/Y: 2000 x 450 mm
• Verfahrweg U/V: 160 x 160 mm
• Verfahrweg Z: 350 mm
• Maschinenabmessungen: 5260 x 3135 x 2200 mm
• Behältervolumen: 2500 L
