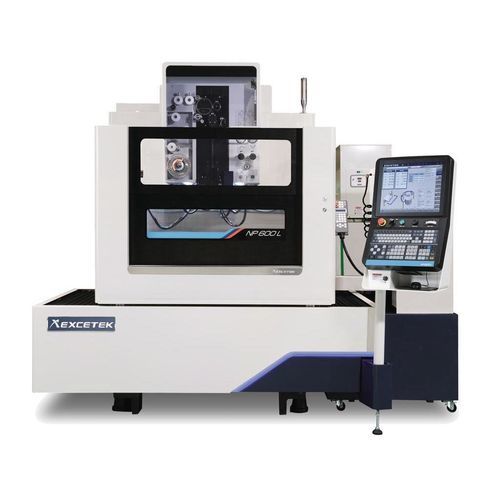

Drahterodiermaschine NP600L CE

wire EDMPräzisionCNC

Kurzbeschreibung
Tauchtyp Drahterodiermaschine NP600L CE. Tischverfahrweg X/Y: 600 × 400 mm. U/V-Achsen-Hub: 160 × 160 mm. Z-Achsen-Hub optional: 410 mm.

Übersicht

• TUV CE-Konformität für Sicherheit und Normerfüllung.
• Motorisierte Schiebetür vorne zur Platzersparnis und vereinfachten Bedienung.

Spezifikation (Tauchtyp)

• Modell: NP600L CE (Tauchtyp)
• Max. Werkstückgröße: 1000 × 700 × 345 mm
• Drahtdurchmesser: 0,15–0,3 mm
• Max. Werkstückgewicht: 800 kg
• Achssteuerung: XY-Linearmotor; U/V und Z Achsen AC-Servomotor
• Tischverfahrweg (X × Y): 600 × 400 mm
• U & V Achsen Hub: 160 × 160 mm
• Z-Achsen Hub: 410 mm (Option)
• Max. Kegelschräge: ±30° / 100 mm (mit breiter Diamantführung und Düse)
• Maschinenabmessungen (L × B × H): 2670 × 2965 × 2300 mm
• Maschinengewicht: 4700 kg

Dielektriktank

• Tankkapazität: 900 L
• Deionisierer: automatisch
• Papierfilter: 2 Stk.
• Kühlgerät: automatisch

Merkmale

• Hohe Präzision
  • Smart Corner Control
  • Stabile Entladungsbearbeitung
  • Super Finish Circuit (SFC) für verbesserte Genauigkeit
• Effizienz
  • DPM-Modul
  • Präzisionsmerkmalsteuerung
  • Electrolysis Free (EF) Generator-System
• Kosteneffizienz
  • Intelligente Zugangskontrolle
  • Reduzierter Drahtverbrauch
  • Konkurrenzfähiger Preis
• Intelligentes Netzwerk
  • Fernüberwachungsmanagement
  • Controller-Anschlüsse
  • Überwachung per tragbarem Gerät
• Automatisierung
  • Hochgeschwindigkeits Auto Wire Threading (AWT)
  • Robo-Arm Werkstücktransfer
  • Sonden automatische Messung und Korrektur

Mechanische & Maschinenmerkmale

• Steife U/V-Trägerkonstruktion
• Edelstahl-Arbeitstisch, Härte HRC 50°
• Maschinenguss ausgelegt auf FEA-Analyse zur Erhöhung der Steifigkeit
• Extra breite Maschinenbasis für Stabilität

Linearmotor-Antriebssystem
Das Linearmotorsystem verfügt über aktive Temperaturregelung durch Wasserkreislauf, um thermische Abweichungen zu minimieren. Eine 0,1 μm hochauflösende digitale Skala und Steuerung ermöglichen hochpräzise Positionierung und ultrafeine Oberflächenbearbeitung bei hoher Schubkraft und Energieeffizienz.

Verbesserte Bedienbarkeit

• TUV-zertifizierte Sicherheit und Metall-Design
• Motorisierte Schiebetür spart Platz und erleichtert den Zugang

Auto Wire Threading (AWT) & Einfädelperformance

• Hochgeschwindigkeits-AWT für Werkstückdicke bis 100 mm
• Drahtglühen und Schneiden: 10 s
• Einfädelzeit: 10 s
• 200 mm Tauch-Einfädel-Fähigkeit
• 400 mm Dicke Einfädeln am Bruchpunkt
• Wasserstrahl-Funktion ermöglicht Einfädeln bei Werkstücken bis 500 mm

Online-Messung & Automatisierung
Online-Messung und Kalibrierung vor der Bearbeitung reduzieren Rüstzeiten. Makrobefehle automatisieren Messung und Kalibrierung von Referenzpunkten zur Erhöhung der Bearbeitungsgenauigkeit. Direkte Tischmessung nach der Bearbeitung vermeidet Fehler durch Demontage/Montage-Zyklen. Mehrfachbearbeitung unterstützt automatische 3D-Ebenheitskompensation, automatische Parallelitätskompensation (AR), automatische Referenzmessung und sequentielle Weiterverarbeitung.

Schnitttechnologie (Beispieltabelle)
Type | Without control | Using control
A | 0 | 0
B | 0 ~ -2 µm | -8 ~ -10 µm
C | 0 | 0
D | 0 ~ -2 µm | -8 ~ -10 µm

Zubehör
Standardzubehör

• XY-Achse Linearskala
• Messingdraht × 1 Spule
• AWT
• Spannwerkzeug-Satz × 1
• Ionsenaustauscherharz × 10 L
• Vertikale Ausrichtvorrichtung × 1
• Papierfilter × 2 Stk.
• Diamantführung × 2 Stk.
• Ober-/Unter-Spüldüse × 2 Sätze
• Belegungselektroden × 2 Stk.

Optionen

• Spannbalken
• W-Achse
• AVR 15 KVA
• Jumbo Feeder L-50A
• Transformator 15 KVA
• Automatische Fronttür (Only NP600L)
• Short Message Service (SMS)
• Signalturm
• Remote-Monitor-System
• Automatisches Messsystem
• Super Finish Circuit

Technische Daten

• Modell: NP600L CE (Tauchtyp)
• Max. Werkstückgröße: 1000 × 700 × 345 mm
• Tischverfahrweg (X × Y): 600 × 400 mm
• U & V Achsen Hub: 160 × 160 mm
• Z-Achsen Hub: 410 mm (Option)
• Drahtdurchmesser: 0,15–0,3 mm
• Max. Werkstückgewicht: 800 kg
• Gesteuerte Achsen: XY Linearmotor; U/V Z Achse AC-Servomotor
• Max. Kegelschräge: ±30° / 100 mm (mit breiter Diamantführung und Düse)
• Maschinenabmessungen (L × B × H): 2670 × 2965 × 2300 mm
• Maschinengewicht: 4700 kg
• Dielektriktank Kapazität: 900 L
• Deionisierer: automatisch
• Papierfilter: 2 Stk.
• Kühlgerät: automatisch
