Drahterodiermaschine NP400L CE

wire EDMPräzision

Produktübersicht

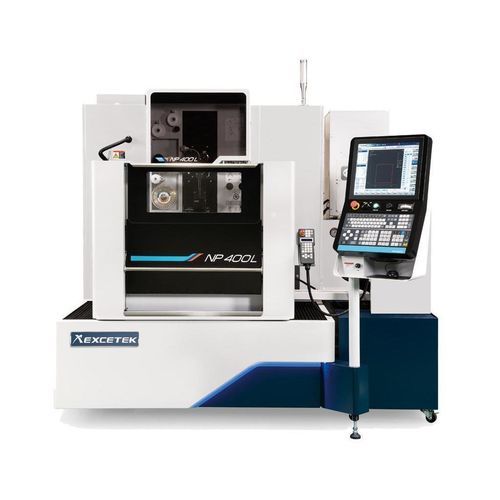

Präzisions-Drahterodiermaschine NP400L CE, Tauchtyp, entwickelt für präzises Konturieren und feine Oberflächenbearbeitung von Metallteilen. Hauptachsen: X/Y 400 x 300 mm; U/V 80 x 80 mm; Z 220 mm. Geeignet für unbeaufsichtigten Mehrteilerbetrieb.

Highlights

• TÜV CE-Konformität für Maschinensicherheit und Designanforderungen.
• Motorisierte Schiebetür zur Reduzierung des Installationsplatzes und zur vereinfachten Zugänglichkeit.

Hauptmerkmale

• Präzision
  • Smart Corner Control, stabile Entladungsbearbeitung und Super Finish Circuit (SFC) für verbesserte Maßhaltigkeit und Oberflächenqualität.
• Effizienz
  • DPM-Modul, Präzisionsmarkensteuerung und Electrolysis Free (EF) Generator-System zur Optimierung der Schneidleistung.
• Kosteneffizienz
  • Intelligente Zugangskontrolle und Funktionen zur Reduzierung des Drahtverbrauchs zur Senkung der Betriebskosten.
• Intelligente Vernetzung
  • Fernüberwachung, Controller-Anbindung und Unterstützung mobiler Geräte zur Prozessüberwachung.
• Automatisierung
  • Hochgeschwindigkeits-Auto Wire Threading, Roboter-Teiltransfer sowie Sonden-Automessung und Korrektur zur Verkürzung der Rüstzeiten.

Linear Shaft Motor Driver System
Temperaturgeregelter Linearmotor mit Wasserkühlung zur Minimierung thermischer Abweichungen und Verbesserung der Bearbeitungsgenauigkeit. Enthält 0,1 µm hochauflösende digitale Messskalen und Steuerung für präzise Positionierung und ultra-feine Oberflächenbearbeitung.

Auto Wire Threading (AWT)

• 200 mm Unterwasser-Fädelkapazität.
• Fädeln an 400 mm Dicke vom Bruchpunkt aus.
• Beispiel AWT-Zyklus hohe Geschwindigkeit: für 100 mm Werkstückdicke - Drahtglühen und Schneiden: 10 s; Fädeln: 10 s.
• Zuverlässiges AWT für kontinuierlichen unbeaufsichtigten Betrieb; Wasserstrahlunterstützung ermöglicht Fädeln bei Werkstücken bis zu 500 mm.

Online-Messung & Mehrteil-Bearbeitung
Integrierte Tischmessung und Kalibrierung reduzieren Einrichtfehler und Zykluszeit. Makrobefehle automatisieren Messung und Kalibrierung von Referenzpunkten; direkte Tischprüfungen vermeiden Fehler durch Ab- und Aufspannen. Unterstützt automatische Kompensation von 3D-Ebenheit und Parallelität sowie automatischen Übergang zum nächsten Werkstück.

Schnittttechnologie (Tabelle)

• Typ A: Ohne Steuerung: 0 ; Mit Steuerung: 0
• Typ B: Ohne Steuerung: 0 ~ -2 µm ; Mit Steuerung: -8 ~ -10 µm
• Typ C: Ohne Steuerung: 0 ; Mit Steuerung: 0
• Typ D: Ohne Steuerung: 0 ~ -2 µm ; Mit Steuerung: -8 ~ -10 µm

Maschinendetailmerkmale

• Steife U/V-Gitterkonstruktion zur Erhöhung der Steifigkeit.
• Edelstahl-Arbeitstisch gehärtet auf ca. HRC 50°.
• Maschinenguss und Rahmen per FEA-Analyse optimiert zur Erhöhung der Steifigkeit.
• Maschinenbett mit extra breiter Auflagefläche für Stabilität.

Verbesserte Bedienbarkeit

• Grafische HMI mit ergonomischem Design für einfache Bedienung.
• Werkstückpositionierungsfunktionen, Wartungs- und Diagnoseinformationen sowie Technologiedatensuche in der Benutzeroberfläche verfügbar.
• Vierseitig gehärteter Edelstahltisch; TÜV-zertifizierte Sicherheitsfunktionen; motorisierte Schiebetür für kompakte Installation.

Zubehör
Standardzubehör

• XY-Achsen-Linearskala
• Messingdraht x 1 Spule
• AWT (Auto Wire Threading)
• Spannwerkzeug x 1 Satz
• Ionenaustauscherharz x 10 L
• Vertikale Ausrichtvorrichtung x 1 Satz
• Papierfilter x 2 Stk
• Diamantführung x 2 Stk
• Obere und untere Spüldüse x 2 Sätze
• Aktivierungsplatten x 2 Stk

Optionen

• Spannträger
• W-Achse
• AVR 15 KVA
• Jumbo-Feeder L-50A
• Transformator 15 KVA
• Kurznachrichtendienst (SMS)
• Signalturm
• Fernüberwachungssystem
• Automatisches Messsystem
• Super Finish Circuit

Spezifikationen

• Modell: NP400L CE (Tauchtyp)
• Max. Werkstückgröße: 750 x 550 x 215 mm
• Drahtdurchmesser: 0,15 - 0,3 mm
• Max. Werkstückgewicht: 500 kg
• Gesteuerte Achsen: XY-Achse Linearmotor; U, V, Z Achsen AC-Servomotor
• Tischhub (X Y): 400 x 300 mm
• Max. Kegligkeitswinkel: ±22° / 80 mm mit breiter Diamantführung und Düse
• U & V Achsenhub: 80 x 80 mm
• Maschinenabmessungen: 2260 x 2525 x 2100 mm
• Z-Achsenhub: 220 mm
• Maschinengewicht: 3050 kg
• Dielektrikbehälter-Kapazität: 650 L
• Deionisierer: auto
• Papierfilter: 2 Stk
• Kühleinheit: auto
