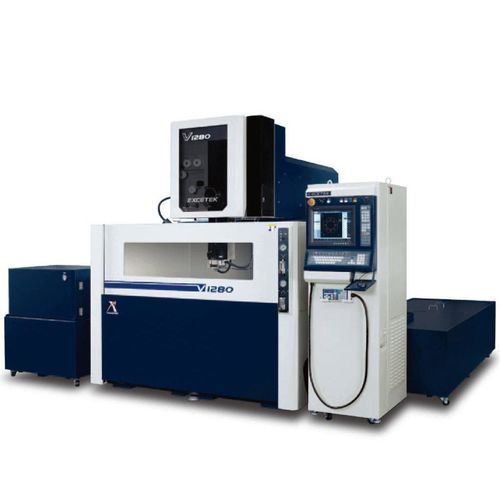

Erodiermaschine / wire EDM V1280

HochpräzisionPräzision

Produktübersicht
X/Y-Achsen: 1200 x 800 mm
U/V-Achsen: 260 x 260 mm
Z-Achse: 500 mm (Optionen 600 / 800 mm)
Modell: V1280 - Z500/Z600/Z800 CNC-Drahterodiermaschine
Max. Werkstückgröße: 1650 x 1200 x 495 mm (Option 595/795 mm)
Drahtdurchmesser: 0,2 - 0,33 mm
Max. Werkstückgewicht: 4000 kg
Gesteuerte Achsen: 5-Achsen AC-Servomotor

Spezifikationen

• Tischhub (X x Y): 1200 x 800 mm
• U & V Achsenhub: 260 x 260 mm
• Z Achsenhub: 500 mm (Optionen 600 / 800 mm)
• Max. Kegeligkeitswinkel: ±30°/100 mm (mit breiter Diamantführung und Düse)
• Max. Werkstückgröße: 1650 x 1200 x 495 mm (Option 595/795 mm)
• Max. Werkstückgewicht: 4000 kg
• Unterstützter Drahtdurchmesser: 0,2 - 0,33 mm
• Gesteuerte Achsen: 5-Achsen AC-Servomotor
• Maschinenmaße und -gewichte: Z500: 4400 x 3725 x 2585 mm / 10600 kg; Z600: 4510 x 3765 x 2890 mm / 10850 kg; Z800: 11600 kg
• Wassertankkapazität: Z500: 3000 L; Z600: 3300 L; Z800: 4000 L

Mechanische Struktur

• Starres U/V-Fachwerk-Design
• Edelstahl-Arbeitstisch mit Härte HRC 50°
• Maschinengehäuse gegossen und basierend auf FEA-Analyse ausgelegt zur Erhöhung der Steifigkeit
• Maschinenbett in extra breitem Design
• Wassergekühlter Unterarm verhindert thermische Ausdehnung; Rippenpositionen durch FEA ausgelegt, um thermisches Gleichgewicht und optimierte Steifigkeit zu gewährleisten

Präzision und Bewegung

• Vergrößerter Abstand zwischen Linearschienen
• Kryobehandlung der C1-Klasse Kugelspindel
• Kugelspindel beidseitig gelagert und hochauflösender AC-Servomotor erreicht Mikro-Schritt-Genauigkeit bis 1 µm
• Laserkalibrierung und Teilungsfehlerkompensation
• Closed-Loop-Liniarskala (Option)
• Robuste Maschinenstruktur aus Gusseisen als Grundlage der Präzision

Intelligenter Bearbeitungsmodus

• Hochfrequente Berechnung und Impulssteuerung; eingebettetes System reduziert die Steuerlast
• RS-485-Netzwerk zur Datenübertragung zwischen Modulgroepen
• CRC-Funktionen zur Überprüfung der Datenintegrität
• ASIC-Chip zur Erhöhung der Schaltkreisstabilität
• Watchdog-Funktionen zur Selbstschutz
• Echtzeit-Rückmeldung von Funkinformationen zur Stabilisierung der Funkenerosion

Automatisches Draht-Einfädeln

• Einfädeln am Bruchpunkt: Glühfunktion verbessert die Drahtgeradheit; Einfädeln am Bruchpunkt während der Bearbeitung mit nahezu 100% Zuverlässigkeit ohne Rückkehr zum Startloch
• Unterwasser-Einfädeln: ausführbar während Unterwasserbearbeitung ohne Ablassen/Neuauffüllen des Tanks
• Mehrloch-Bearbeitungsfunktion: Bei Fehlschlag des Nachfädelns überspringt das System das aktuelle Loch, speichert die Position und ruft es später zur Vervollständigung auf
• Einfädeln mit Wasserstrahl für hohe Werkstücke; zuverlässiges automatisches Einfädeln ermöglicht unbemannten Dauerbetrieb; Wasserstrahl ermöglicht Einfädeln bis 500 mm Dicke

Steuerung

• Grafische Benutzeroberfläche; EXCETEK V Series Steuerung (W6)
• CNC-Gerät: Industrie-PC
• CPU: Pentium 64-Bit Hochgeschwindigkeits-CPU
• Bedienoberfläche: 15" LCD Touchscreen, Tastatur, Maus
• Eingangschnittstellen: LAN, USB, Floppy, RS-232
• Speicherkapazität: 512 MB CF-Karte
• Min. Befehlsauflösung: 0,0001 mm
• Max. programmierbare Dimension: ±9999.9999 mm
• Einheiten: metrisch / Zoll umschaltbar
• Fernsteuerung: Standardzubehör

Elektrische und Bearbeitungsfunktionen

• Electrolysis Free (EF) AC-Netzgerät zur Verbesserung der Schneidleistung
• Kurzschlusslösung: spezieller Entladekreis zur Eliminierung von Kurzschlüssen bei Fehlausrichtung beim Einfädeln und zur Verbesserung der Bearbeitungseffizienz
• RTS (Real Time Sparking): kurze Reaktionszeit liefert Feedback zu unwirksamen Entladungen und passt Bedingungen an, um die Schneidleistung zu verbessern

Oberflächenqualität
Super Finish Circuit (Option): Hochfrequenz-Oberflächenfinish-Technologie, die eine Rauheit von Ra < 0,2 µm in einem Schnitt mit 4 Überarbeitungen erreichen kann, nachgewiesen bei Stählen wie SKD-11 (z. B. 30 mm Dicke).

Zubehör

Standardzubehör

• Ionenaustauscherharz x 10 L
• Papierfilter x 2 Stk
• Diamantführung x 2 Stk
• Obere und untere Spülhanddüse x 2 Sets
• Energieplatten x 2 Stk
• Messingdraht x 1 Spule
• Spannwerkzeug x 1 Set
• Vertikale Ausrichtvorrichtung x 1 Set

Optionen

• XY-Achsen Liniarskala
• W-Achse
• Spanntraverse
• Jumbo-Feeder L-50A
• AWT (Automatic Wire Threading)
• Doppeltür
• AVR 15KVA
• Transformator 15KVA
• Kurznachrichtendienst (SMS)
• Signalturm
• Fernüberwachungssystem
• Super Finish Circuit

Technische Daten

• Modell: V1280 (Varianten Z500 / Z600 / Z800)
• Tischhub (X x Y): 1200 x 800 mm
• U & V Achsenhub: 260 x 260 mm
• Z Achsenhub: 500 mm (Optionen 600 / 800 mm)
• Max. Werkstückgröße: 1650 x 1200 x 495 mm (Option 595/795 mm)
• Max. Werkstückgewicht: 4000 kg
• Unterstützter Drahtdurchmesser: 0,2 - 0,33 mm
• Gesteuerte Achsen: 5-Achsen AC-Servomotor
• Maschinenmaße und -gewichte: Z500: 4400 x 3725 x 2585 mm / 10600 kg; Z600: 4510 x 3765 x 2890 mm / 10850 kg; Z800: 11600 kg
• Wassertankkapazität: Z500: 3000 L; Z600: 3300 L; Z800: 4000 L
• Max. Kegeligkeitswinkel: ±30°/100 mm (mit breiter Diamantführung und Düse)
