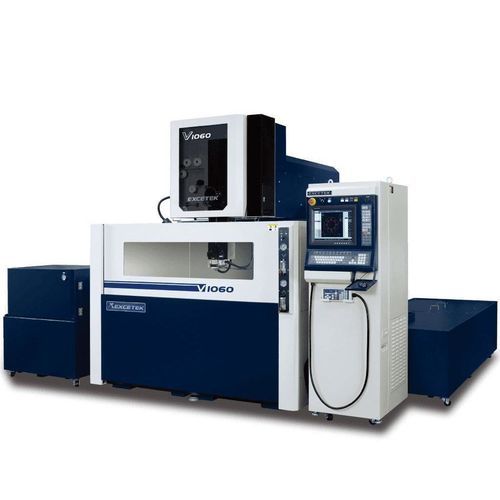

Erodiermaschine / wire EDM V1060

HochpräzisionPräzisionCNC

Kurzbeschreibung
X/Y Achsen: 1000 x 600 mm
U/V Achsen: 160 x 160 mm (260 x 260 mm)
Z-Achse: 350 / 500 mm

Spezifikation (Überblick)
V1060 - Z350 / Z500
Max. Werkstückgröße: 1500 x 1000 x 345 mm (495 mm)
Drahtdurchmesser: 0,2 - 0,33 mm
Max. Werkstückgewicht: 3000 kg
Anzahl gesteuerter Achsen: 5-Achsen AC-Servomotor
Tischhub X Y: 1000 x 600 mm
Max. Kegelschrägunge: ±30°/100 mm mit breiter Diamantführung und Düse
U & V Achsenhub: 160 x 160 mm (260 x 260 mm)
Maschinenabmessungen: 3460 x 3260 x 2310 mm (Z350); 4210 x 3260 x 2390 mm (Z500)
Z-Achsenhub: 350 / 500 mm
Maschinengewicht: V1060 - Z350 / Z500 : 7300 / 7650 kg
Wassertankvolumen: V1060 - Z350 / Z500 : 1800 / 2500 L
Optionale Z-Hub: 500 mm (Eintauchtiefe 500 mm)

Mechanischer Aufbau

• Starre U-, V-Fachwerkskonstruktion
• Edelstahl-Arbeitstisch mit Härte HRC 50°
• Maschinengussteile nach FEA-Analyse zur Erhöhung der Steifigkeit ausgelegt
• Maschinenbett mit extra breitem Design
• Wassergekühlter Unterarm zur Verhinderung thermischer Ausdehnung und zur Verbesserung der Genauigkeit; Rippenpositionen durch FEA für thermisches Gleichgewicht optimiert

Präzision & Bewegung

• Vergrößerter Abstand zwischen Linearführungen für Präzision
• Kryogene Behandlung der Kugelumlaufspindel Klasse C1
• Kugelspindel zweiseitig gelagert und von hochauflösendem AC-Servomotor angetrieben, ermöglicht Genauigkeiten in Mikroschritten bis zu 1 µm
• Laserkalibrierung und Pitch-Fehlerkompensation
• Geschlossene Linearskala als Option verfügbar
• Robuste Gusseisenstruktur als Grundlage der Präzision

Intelligenter Bearbeitungsmodus & Elektronik

• Hochfrequente Berechnung und Impulssteuerung
• Embedded-System reduziert die Steuerlast
• RS-485 Netzwerke für Modulgruppenkommunikation
• CRC-Funktionen zur Überprüfung der empfangenen Datenintegrität
• ASIC-Chip zur Erhöhung der Schaltungsstabilität
• Watchdog-Funktionen zur Selbstschutz
• Echtzeit-Funkenrückmeldung (RTS) für gleichmäßige Funkenerosion und kurze Reaktionszeit zur Anpassung ineffektiver Entladungen
• Electrolysis Free (EF) AC Leistungsgeneratorsystem zur Verbesserung der Schneidleistung
• Kurzschlusslösung: spezieller Entladekreis zur Beseitigung von Kurzschlussbedingungen beim Einfädeln/Fehlausrichtung und zur Verbesserung der Bearbeitungseffizienz

Automatisches Drahtanfädeln (AWT)

• Anfädeln am Bruchpunkt mit Glühanfädel-Funktion zur Verbesserung der Drahtgeradheit; Anfädeln am Bruchpunkt während der Bearbeitung mit nahezu 100% Zuverlässigkeit ohne Rückkehr zum Startloch
• Eintauchanfädeln: Anfädeln kann während des eintauchenden Bearbeitungsprozesses ausgeführt werden, ohne den Tank zu entleeren
• Mehrlochbearbeitung: Bei Fehlschlag beim Wiederanfädeln überspringt das System das Loch, zeichnet seine Position auf und ruft die übersprungenen Löcher später wieder auf, um den Schnitt zu vervollständigen
• AWT Monitor und AWT Result Monitor Funktionen
• Anfädeln mit Wasserstrahl für hohe Werkstücke; Wasserstrahlfunktion ermöglicht Anfädeln bis zu 500 mm Dicke

Steuerung / Schnittstelle

• CNC-Gerät: Industrie-PC
• CPU: Pentium 64-Bit Hochgeschwindigkeits-CPU
• Betriebsoberfläche: 15" LCD Touchscreen, Tastatur, Maus
• Eingabeschnittstellen: LAN, USB-Laufwerk, Floppy, RS-232
• Speicherkapazität: 512 MB CF-Karte
• Min. Befehls-Einheit: 0,0001 mm
• Max. programmierbare Dimension: ±9999,9999 mm
• Einheit: metrisch / Zoll umschaltbar
• Modular konstruiertes System mit I/O Modul-LEDs für Wartung und Statusanzeige
• Watch Dog Funktionen und Fernsteuerung (Standardzubehör)

Oberflächenfinish
Super Finish Circuit (Option): hochfrequente Oberflächenfinish-Technologie zur Erzeugung einer Rauheit kleiner als Ra 0,2 µm, erreichbar in einem Schnitt mit 4 Überarbeitungen. Geeignet für Materialien wie SKD-11 bis zu den angegebenen Dicken.

Zubehör
Standardzubehör

• Ionenaustauscherharz x 10 L
• Papierfilter x 2 Stk.
• Diamantführung x 2 Stk.
• Obere und untere Spül-Düse x 2 Sätze
• Energetisierungsplatten x 2 Stk.
• Messingdraht x 1 Spule
• Spannwerkzeug x 1 Satz
• Vertikale Ausrichtlehre x 1 Satz

Optionen

• XY Achsen Linearskala
• W-Achse
• Spannbalken
• Jumbo Feeder L-50A
• AWT (Automatic Wire Threading)
• Doppeltür
• AVR 15KVA
• Transformator 15KVA
• Kurznachrichtendienst (SMS)
• Signal-Turm
• Fernüberwachungssystem
• Super Finish Circuit

Weitere nennenswerte Merkmale

• Anlöten/Glüh-Anfädeln zur Verbesserung der Drahtgeradheit
• Kurzantwort RTS (Real Time Sparking) zur Verbesserung der Schneideffizienz
• Datenbank mit Schneidtechnologien und Icon-Assistent für Benutzer zu Parametern & Wartung

Technische Daten

• Modell: V1060 (Z350 / Z500)
• Tischhub (X x Y): 1000 x 600 mm
• U & V Hub: 160 x 160 mm (Option 260 x 260 mm)
• Z-Achsenhub: 350 mm oder 500 mm (Option)
• Max. Werkstückgröße: 1500 x 1000 x 345 mm (495 mm)
• Drahtdurchmesser: 0,2 - 0,33 mm
• Max. Werkstückgewicht: 3000 kg
• Gesteuerte Achsen: 5 Achsen AC-Servomotor
• Maschinenabmessungen: 3460 x 3260 x 2310 mm (Z350) / 4210 x 3260 x 2390 mm (Z500)
• Maschinengewicht: 7300 kg (Z350) / 7650 kg (Z500)
• Wassertankvolumen: 1800 L (Z350) / 2500 L (Z500)
• Max. Kegelschrägungswinkel: ±30°/100 mm mit breiter Diamantführung und Düse
• Standard- & optionale Zubehörteile wie oben aufgeführt
