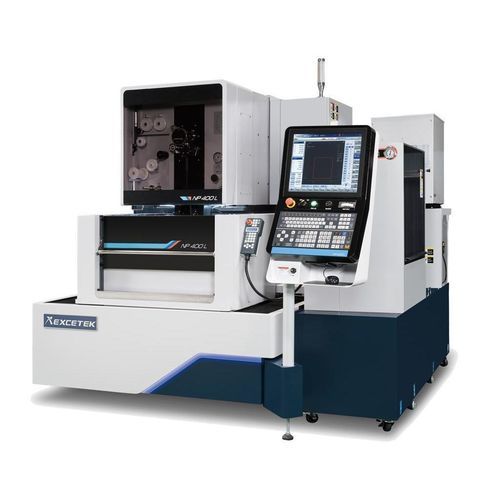

Drahterodiermaschine NP400L

wire EDMPräzisionCNC

Kurzbeschreibung X/Y-Achsen: 400 x 300 mm U/V-Achsen: 80 x 80 mm Z-Achse : 220 mm Highlights

• Konform mit TUV CE Konformität, sowohl Sicherheit als auch gewünschtes Design mit einfacher Bedienung.
• Power Slider Door Design der hochpräzisen Drahterosion, um Platz zu sparen und leichte Bedienung.

Spezifikation Hochpräzisions-Drahterodiermaschine NP400L (getauchter Typ) Max. Werkstückgröße: 750 x 550 x 215 mm Drahtdurchmesser: 0,15 - 0,3 mm Max. Gewicht des Werkstücks: 500 kg Anzahl der gesteuerten Achsen: XY-Achse Linearmotor, UV Z-Achse AC-Servomotor Verfahrweg des Tisches X Y: 400 x 300 mm Maximaler Kegelwinkel: ±22° / 80 mm mit breiter Diamantführung und Düse Verfahrweg der U- und V-Achse: 80 x 80 mm Abmessungen der Maschine: 2260 x 2525 x 2100 mm Verfahrweg der Z-Achse: 220 mm Gewicht der Maschine: 3050 kg Dielektrischer Tank Tankinhalt: 650 L Entionisierer: automatisch Papierfilter: 2 Stück Kühleinheit: automatisch Mechanischer Aufbau - Hauptmerkmale Hohe Präzision

• Smart Corner Control, Stabile Entladung, Super Finish Circuit (SFC) sorgen für mehr Genauigkeit.

Effizienz

• DPM-Modul, Präzisionsmarkensteuerung, elektrolysefreies (EF) Generatorsystem.

Kosteneffektiv

• Intelligente Zugangskontrolle, Reduzierung des Kabelverbrauchs, wirtschaftlicher Preis

Intelligente Vernetzung

• Fernüberwachungsmanagement, Controller-Anschluss, tragbarer Gerätemonitor.

Automatisierung

• Hochgeschwindigkeitsautomatisches Einfädeln von Drähten, Robo-Arm-Transfer des Werkstücks, automatische Messung und Korrektur des Tasters.

Maschinenmerkmale

• Stabile U-, V-Fachwerkkonstruktion
• Arbeitstisch aus Edelstahl mit einer Härte von HRC 50°
• Maschinenguss, der auf der Grundlage einer FEA-Analyse entwickelt wurde, um die Steifigkeit zu erhöhen
• Maschinenbasis mit extra breitem Design

Lineares Motorantriebssystem Die Maschine bietet eine konstante Temperaturregelung zur Verbesserung der Bearbeitungsgenauigkeit durch Reduzierung der vom Linearmotor erzeugten Wärme. Die Wasserzirkulation reduziert die vom Linearmotor erzeugte Temperatur; hohe Schubkraft, hoher Wirkungsgrad und geringer Energieverbrauch. Zu den Merkmalen gehören ein hochauflösendes digitales Lineal mit 0,1 μm und eine Steuerung für hochpräzise Umformung und Feinstbearbeitung. Verbesserte Bedienbarkeit

• Klassenführendes ergonomisches HMI-Panel, einfach zu bedienen
• Werkstückpositionierungsfunktion, Wartungs- und Diagnoseinformationen, Suchfunktion für Technologiedaten, grafische Schnittstelle und nützliche Funktionen

4-seitiger Tisch aus gehärtetem Edelstahl

• TUV-zertifiziert für Sicherheit und Metalldesign
• Power-Slider-Door-Design, um Installationsraum zu sparen und leichte Bedienung zu ermöglichen

Automatische Drahteinfädelung

• 200 mm Einfädeln unter Wasser; Einfädeln von 400 mm Dicke am Bruchpunkt
• Hochgeschwindigkeits-Drahteinfädelsystem: Glühen und Schneiden des Drahtes ~10 Sekunden; Einfädeln ~10 Sekunden
• Zuverlässige AWT-Konstruktion, die einen kontinuierlichen, unbemannten 24-Stunden-Betrieb ermöglicht; Einfädeln vom Drahtbruchpunkt aus; Wasserstrahlfunktion ermöglicht das Einfädeln von Werkstücken bis zu 500 mm

Online-Messung und Mehrfach-Werkstückbearbeitung

• Online-Messung und -Kalibrierung vor der Bearbeitung zur Reduzierung der Kalibrierungszeit; automatische Messung kalibriert den Referenzpunkt
• Direkte Online-Messung nach der Bearbeitung zur Vermeidung von Fehlern durch Demontage/Montage
• Automatische Kompensation von 3D-Ebenheit und Parallelität (AR), automatische Referenzpunktmessung, automatischer Übergang zum nächsten Werkstück

Schneidetechnik (Tisch) Typ | Ohne Steuerung | Mit Steuerung A | 0 | 0 B | 0 ~ -2 µm | -8 ~ -10 µm C | 0 | 0 D | 0 ~ -2 µm | -8 ~ -10 µm Zubehör Standard-Zubehör

• XY-Achse Linearmaßstab
• Messingdraht x 1 Spule
• AWT
• Klemmwerkzeug x 1 Satz
• Ionenaustauschharz x 10 L
• Vertikale Ausrichtung schablone x 1 Satz
• Papierfilter x 2 Stück
• Diamantführung x 2 Stück
• obere und untere Spüldüse x 2 Sätze
• Energisierungsplatten x 2 Stück

Optionen

• Klemmbalken
• W-Achse
• AVR 15 KVA
• Jumbo-Feeder L-50A
• Transformator 15 KVA
• Kurznachrichtendienst (SMS)
• Signalsäule
• Fernüberwachungssystem
• Automatisches Messsystem
• Super-Finish-Schaltung

Karakteristika / technische Daten

• Modell: NP400L
• Tischverfahrweg (X x Y): 400 x 300 mm
• Verfahrweg der U- und V-Achse: 80 x 80 mm
• Verfahrweg der Z-Achse: 220 mm
• Max. Werkstückgröße: 750 x 550 x 215 mm
• Max. Werkstückgewicht: 500 kg
• Drahtdurchmesser: 0,15 - 0.3 mm
• Maximaler Kegelwinkel: ±22° / 80 mm (mit breiter Diamantführung und Düse)
• Maschinenabmessungen (B x T x H): 2260 x 2525 x 2100 mm
• Maschinengewicht: 3050 kg
• Dielektrischer Tankinhalt: 650 L
• Entsalzer: auto
• Papierfilter: 2 Stück
• Kühleinheit: auto
