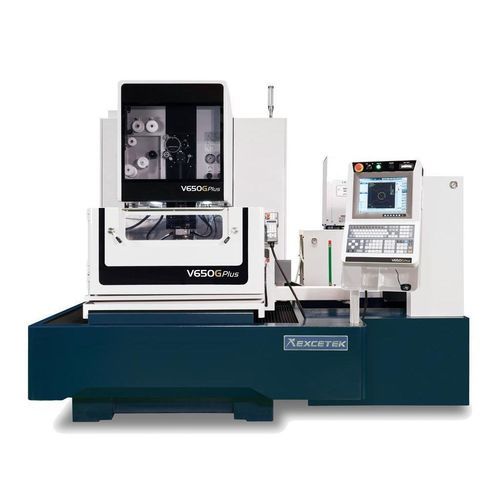

Erodiermaschine / wire EDM V650G Plus

PräzisionCNC

Kurzbeschreibung
V650G Plus ist eine 5-Achsen-Drahterodiermaschine (WEDM) mit X/Y-Verfahrt 650 x 400 mm und wählbarer Z-Verfahrt 350 / 410 / 500 mm (Eintauchtiefe 310 mm). Drahtdurchmesser 0,15–0,3 mm. Bearbeitbare Werkstücke bis 1000 x 700 x 345 mm (max. Gewicht 800 kg).

Spezifikation (Übersicht)

• Max. Werkstückgröße: 1000 x 700 x 345 mm
• Max. Werkstückgewicht: 800 kg
• Verfahrt X/Y: 650 x 400 mm
• Verfahrt U/V: 160 x 160 mm
• Verfahrt Z: 350 / 410 / 500 mm (Eintauchtiefe 310 mm)
• Drahtdurchmesser: 0,15 - 0,3 mm
• Gesteuerte Achsen: 5 Achsen AC-Servomotor
• Max. Kegeligkeit: ±30° / 100 mm (mit breiter Diamantführung und Düse)
• Maschinenmaße: 2520 x 2720 x 2290 mm
• Maschinengewicht: 4400 kg
• Wassertankvolumen: 850 L

Mechanische Struktur

• Starre U/V-Trägerkonstruktion und Gussbett aus Grauguss für dimensionsstabile Präzision.
• Edelstahl-Arbeitstisch (Härte ca. HRC 50) und FEA-optimierte Maschinenbauteile zur Erhöhung der Steifigkeit.
• Wassergekühlter Unterarm zur Reduzierung thermischer Ausdehnung bei langen Zyklen.
• Breite Maschinenbasis zur Verbesserung der Stabilität unter Last.

Intelligenter Bearbeitungsmodus

• Grafisches HMI mit ergonomischem Layout zur Vereinfachung der Bedienung.
• Funktionen: Werkstückpositionierung, Wartungs- und Diagnosedaten, Technologiedatensuche und grafische Hilfswerkzeuge für Programmierung und Rüsten.

Automatisches Draht-Einfädeln (AWT)

• Ermöglicht kontinuierlichen unbeaufsichtigten Betrieb mit automatischem Einfädeln an Bruchstellen.
• Glühfunktion verbessert die Drahtgeradheit; nahezu 100 % Einfädelzuverlässigkeit ohne Rückkehr zum Startloch.
• Einfädeln im Tauchbetrieb ohne Entleeren des Tanks möglich.
• Mehrloch-Funktion: System überspringt fehlgeschlagene Löcher, speichert Positionen und versucht später erneut.
• Wasserstrahlunterstütztes Einfädeln für hohe Werkstücke oder Tauchbetrieb.

Schnitttechnologie

• Gesteuerte Strategien reduzieren Kegeligkeit und verbessern Oberflächenqualität für Typen A–D.
• Neuer Mikron-Finish-Kreis und Ecksteuerungsstrategien minimieren Drahtspuren.

Remote-Monitoring-System

• Remote-Überwachung zur Beobachtung des Maschinenstatus, Betriebsverfolgung und Basisdiagnose.

Zubehör
Standardzubehör

• Ionenaustauscherharz x 10 L
• Papierfilter x 2 pcs
• Diamantführung x 2 pcs
• Obere und untere Spülduse x 2 Sätze
• Energieplatten x 2 pcs
• Messingdraht x 1 Rolle
• Spannwerkzeug x 1 Satz
• Vertikale Ausrichtlehre x 1 Satz

Optionen

• Linearmaßstab Achse XY
• W-Achse
• Spannbalken
• Jumbo Feeder L-50A
• AWT (Automatic Wire Threading)
• Doppeltür
• AVR 15KVA
• Power Slide Door (Only V650G & V850G)
• Transformator 15KVA
• Signal Tower
• Kurznachrichtendienst (SMS)
• Remote Monitor System
• Super Finish Circuit

Technische Daten

• Modell: V650G Plus
• Serie: G Plus Series
• Max. Werkstückgröße: 1000 x 700 x 345 mm
• Max. Werkstückgewicht: 800 kg
• Verfahrt X/Y: 650 x 400 mm
• Verfahrt U/V: 160 x 160 mm
• Verfahrt Z: 350 / 410 / 500 mm (Eintauchtiefe 310 mm)
• Drahtdurchmesser: 0,15 - 0,3 mm
• Gesteuerte Achsen: 5 Achsen AC-Servomotor
• Max. Kegeligkeit: ±30° / 100 mm (mit breiter Diamantführung und Düse)
• Maschinenmaße: 2520 x 2720 x 2290 mm
• Maschinengewicht: 4400 kg
• Wassertankvolumen: 850 L
