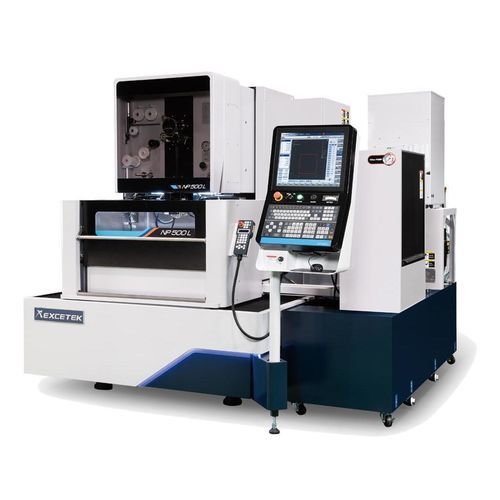

Erodiermaschine / wire EDM NP500L

PräzisionCNC

Kurzbeschreibung X/Y-Achsen: 500 x 300 mm U/V-Achsen: 120 x 120 mm Z-Achse : 310 mm Übersicht

• Erfüllt die TUV CE Konformität, sowohl Sicherheit als auch gewünschtes Design mit einfacher Bedienung.

Spezifikation NP500L (getauchter Typ) Max. Werkstückgröße | 850 x 550 x 300 mm Drahtdurchmesser | 0,15 - 0,3 mm Max. Werkstückgewicht | 600 kg Anzahl der gesteuerten Achsen | XY-Achse Linearmotor, U/V Z-Achse AC-Servomotor Tischverfahrweg von X Y | 500 x 300 mm Maximaler Kegelwinkel | ±26°/100mm mit breiter Diamantführung und Düse Verfahrweg der U- und V-Achse | 120 x 120 mm Abmessungen der Maschine | 2590 x 2575 x 2165 mm Verfahrweg Z-Achse | 310 mm Gewicht der Maschine | 3350 kg Dielektrischer Tank Tankinhalt | 750 L Entionisierer | automatisch Papierfilter | 2 Stück Kühleinheit | auto Merkmale

Mechanischer Aufbau

• Hohe Präzision: Smart Corner Control, stabile Entladung, Super Finish Circuit (SFC) sorgen für mehr Genauigkeit.
• Effizienz: DPM-Modul, Präzisionsmarkensteuerung, elektrolysefreies (EF) Generatorsystem.
• Kostengünstig: Intelligente Zugangskontrolle, geringerer Kabelverbrauch, wirtschaftlicher Preis.
• Intelligente Vernetzung: Remote-Monitor-Management, Controller-Anschluss, tragbarer Geräte-Monitor.
• Automatisierung: Automatische Hochgeschwindigkeits-Drahteinfädelung, Robo-Arm-Transfer des Werkstücks, automatische Messung und Korrektur der Sonde.

Maschinenmerkmale

• Stabile U- und V-Fachwerkkonstruktion
• Arbeitstisch aus rostfreiem Stahl mit einer Härte von HRC 50°
• Maschinenguss, der auf der Grundlage einer FEA-Analyse zur Erhöhung der Steifigkeit entwickelt wurde
• Maschinenbasis mit extra breitem Sockel

Linearwellen-Motorantriebssystem Die Maschine bietet eine konstante Temperaturregelung zur Verbesserung der Bearbeitungsgenauigkeit, indem die Wärme des Linearmotors durch Wasserzirkulation reduziert wird. Zu den Merkmalen gehören ein hochauflösendes digitales Lineal mit 0,1 μm und eine Steuerung für hochpräzise Umformung und Feinstbearbeitung. Verbesserte Bedienbarkeit

• 4-seitiger Tisch aus gehärtetem Edelstahl: TUV-zertifiziert für Sicherheit und gewünschtes Metalldesign.
• Power-Slider-Door-Design, um Installationsraum zu sparen und leichte Bedienung zu ermöglichen.

Grafische Schnittstelle / Intelligenter Bearbeitungsmodus Das HMI-Panel ist einfach zu bedienen und verfügt über eine ergonomische Technologie, die in ihrer Klasse führend ist. Zu den intelligenten Bearbeitungsfunktionen gehören die Werkstückpositionierung, Wartungs- und Diagnoseinformationen, die Suchfunktion für Technologiedaten, die grafische Schnittstelle und nützliche Funktionen zur Unterstützung der Automatisierung. Auto Wire Threading (AWT)

• Tauchgewindeschneiden: 200 mm
• Einfädeln von 400 mm Dicke im Bruchpunkt
• High Speed Auto Wire Threading System: für Werkstückdicke 100 mm - Draht glühen und schneiden: 10 sec; Einfädeln: 10 sec
• Zuverlässiges AWT: Gewindeschneiden ab Drahtbruchstelle; Wasserstrahlfunktion ermöglicht Gewindeschneiden von Werkstücken bis zu 500 mm

Online-Messsystem & Mehrfach-Werkstück-Bearbeitung Online-Messung und Kalibrierung vor der Bearbeitung reduzieren die Kalibrierungszeit erheblich. Die automatische Messung kalibriert den Referenzpunkt mit Makrobefehlen und erhöht die Bearbeitungsgenauigkeit. Funktionen für die Bearbeitung mehrerer Werkstücke: automatischer Ausgleich der 3D-Ebenheit des Werkstücks, automatischer Ausgleich der Parallelität (AR), automatische Messung des Bearbeitungsbezugspunkts, AWT-Verarbeitung und automatische Weiterführung zum nächsten Werkstück. Schnitttechnik Typ | Ohne Steuerung | Mit Steuerung A | 0 | 0 B | 0 ~ -2 µm | -8 ~ -10 µm C | 0 | 0 D | 0 ~ -2 µm | -8 ~ -10 µm Standard-Zubehör

• XY-Achse Linearmaßstab
• Messingdraht x 1 Spule
• AWT
• Klemmwerkzeug x 1 Satz
• Ionenaustauschharz x 10L
• Vertikale Ausrichtung schablone x 1 Satz
• Papierfilter x 2 Stück
• Diamantführung x 2 Stück
• obere und untere Spüldüse x 2 Sätze
• Energisierungsplatten x 2 Stück

Optionen

• Klemmbalken
• W-Achse
• AVR 15KVA
• Jumbo Feeder L-50A
• Transformator 15KVA
• Kurznachrichtendienst (SMS)
• Signalsäule
• Fernüberwachungssystem
• Automatisches Messsystem
• Super-Finish-Schaltung

Karakteristika / technische Daten

• Modell: NP500L (Submerged Type)
• Max. Werkstückgröße: 850 x 550 x 300 mm
• Tischverfahrweg (X x Y): 500 x 300 mm
• Verfahrweg der U- und V-Achsen: 120 x 120 mm
• Verfahrweg der Z-Achse: 310 mm
• Drahtdurchmesser: 0,15 - 0,3 mm
• Max. Werkstückgewicht: 600 kg
• Anzahl der gesteuerten Achsen: XY-Achse Linearmotor; U/V Z-Achse AC-Servomotor
• Maximaler Kegelwinkel: ±26°/100mm (mit breiter Diamantführung und Düse)
• Maschinenabmessungen (L x B x H): 2590 x 2575 x 2165 mm
• Maschinengewicht: 3350 kg
• Kapazität des Tanks: 750 L
• Deionisierer: automatisch
• Papierfilter: 2 Stück
• Kühleinheit: automatisch
• Standardzubehör und verfügbare Optionen wie oben aufgeführt
