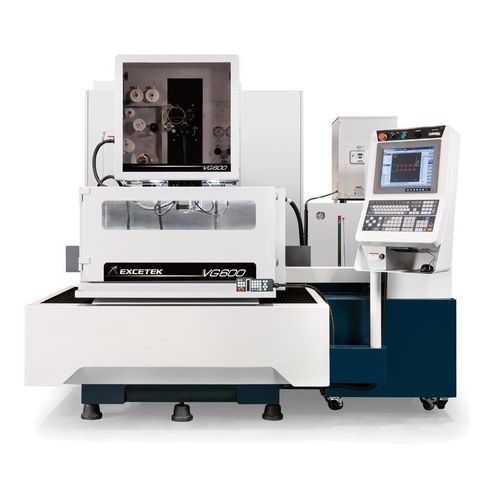

Drahterodiermaschine VG600

Drahtwire EDMHochpräzision

Übersicht
X/Y Achsen: 600 x 400 mm
U/V Achsen: 120 x 120 mm
Z Achse: 310 mm

Spezifikation

• Modell: VG600
• Maschinenabmessungen: 2550 x 2600 x 2200 mm
• Verfahrlängen X/Y: 600 x 400 mm
• Verfahrlängen U/V: 120 x 120 mm
• Verfahrlänge Z: 310 mm
• Geregelte Achsen: 5 Achsen mit AC-Servomotoren
• Max. Konizitätswinkel: ±26°/100 mm (mit breiter Diamantführung und Düse)
• Maschinengewicht: 4400 kg
• Arbeitstisch: Edelstahl, Härte HRC 50°

Merkmale
Mechanische Struktur

• Schnittstelle und Steuerung: ergonomisches HMI, Fernüberwachung und praktische Bedienfunktionen
• AWT (automatisches Fadenauffädeln): zuverlässiges Auffädeln in Nut und unter Wasser, reduziert Bedienereinsatz
• Leistungssteigernde Module: DPM-Modul, Entlade-Stabilisator, Mikron-Finish-Schaltung und verbesserte Ecksteuerung
• Energieverwaltung: intelligente Leistungssteuerung und Drahtverbrauchs-Kompensation zur Senkung der Betriebskosten
• Steife U/V-Fachwerk-Konstruktion und extra breite Basis
• Edelstahl-Arbeitstisch und gegossene Maschinenbauteile nach FEA-Auslegung für erhöhte Steifigkeit
• Wassergekühlter Unterarm zur Begrenzung thermischer Ausdehnung und zur Sicherung der Genauigkeit

Intelligenter Bearbeitungsmodus

• Grafisches HMI-Panel mit ergonomischer Bedienung und integrierter Technologiedaten-Suche
• Bauteil-Positionierungs- und Timing-Funktionen
• Wartungs-, Diagnose- und Betriebsprotokolle im Interface verfügbar

Automatisches Fadenauffädeln

• Unbeaufsichtigter Dauerbetrieb mit automatischem Nachfädeln an Bruchpunkten
• Glühfunktion verbessert Drahtgeradheit beim Auffädeln; nahezu 100%ige Zuverlässigkeit ohne Rückkehr zum Startloch
• Unterwasser-Auffädeln: möglich ohne Ablassen des Tanks
• Mehrlochbearbeitung: System überspringt und protokolliert fehlgeschlagene Auffädelversuche und arbeitet diese später nach
• Wasserstrahlunterstütztes Auffädeln verbessert Zuverlässigkeit bei hohen Werkstücken oder Unterwasserbedingungen
• Beispielzeiten: 100 mm Dicke — Glühen & Schneiden ≈ 10 s; Auffädeln ≈ 10 s

Schnitttechnologie
Vergleich der Konizitätskontrolle mit und ohne Steuerung:
A | Ohne Steuerung: 0 | Mit Steuerung: 0
B | Ohne Steuerung: 0 ~ -2 µm | Mit Steuerung: -8 ~ -10 µm
C | Ohne Steuerung: 0 | Mit Steuerung: 0
D | Ohne Steuerung: 0 ~ -2 µm | Mit Steuerung: -8 ~ -10 µm


Fernüberwachungssystem
Fernüberwachungsfunktion für Maschinenstatus und Betriebsüberwachung.

Zubehör
Standardzubehör

• Ionenaustauscherharz x 10 L
• Papierfilter x 2 Stk.
• Diamantführung x 2 Stk.
• Ober- und Unterspülbrause x 2 Sätze
• Anreibeplatten x 2 Stk.
• Messingdraht x 1 Spule
• Spannwerkzeug x 1 Satz
• Vertikale Ausrichtlehre x 1 Satz

Optionen

• Linearskala für XY-Achsen
• W-Achse
• Spannträger
• Jumbo Feeder L-50A
• AWT (Automatisches Fadenauffädeln)
• Doppeltür
• AVR 15 KVA
• Elektrische Schiebetür (nur V650G & V850G)
• Transformator 15 KVA
• Signallicht
• Kurznachrichtendienst (SMS)
• Fernüberwachungssystem
• Super finish circuit

Technische Daten

• Modell: VG600
• Maschinenabmessungen: 2550 x 2600 x 2200 mm
• X/Y Verfahrlänge: 600 x 400 mm
• U/V Verfahrlänge: 120 x 120 mm
• Z Verfahrlänge: 310 mm
• Geregelte Achsen: 5 Achsen AC-Servomotoren
• Max. Konizitätswinkel: ±26°/100 mm (mit breiter Diamantführung und Düse)
• Maschinengewicht: 4400 kg
• Werkstücktisch Material/Härte: Edelstahl, HRC 50°
• Schlüsselmodule: DPM-Modul, Entlade-Stabilisator, Mikron-Finish-Schaltung
• Automatisches Fadenauffädeln (AWT) mit Unterwasser-Auffädeln und Wasserstrahl-Unterstützung
