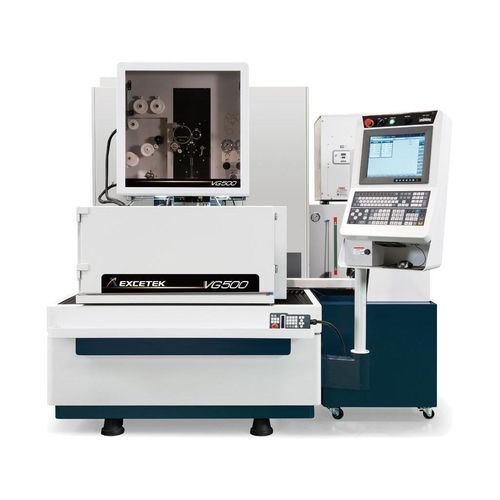

Erodiermaschine / wire EDM VG500

CNC

Produktübersicht
X/Y-Achsen: 500 x 300 mm
U/V-Achsen: 80 x 80 mm
Z-Achse: 220 mm

Spezifikation
Maschinenmaße: 2200 x 2450 x 2200 mm
Verfahrweg X/Y: 500 x 300 mm
Verfahrweg U/V: 80 x 80 mm
Verfahrweg Z: 220 mm
Anzahl gesteuerter Achsen: 5 Achsen (AC-Servomotor)
Maximale Konizität: ±22°/100 mm (mit breiter Diamantführung und Düse)
Maschinengewicht: 1500 kg

Funktionen

• Smart & Easy
  • Vielfältige Schneidtechnologien
  • Benutzerfreundliche Oberfläche
  • Fernzugriffsmöglichkeit
  • Praktische Funktionen
• Schnelles, zuverlässiges AWT
  • Schnelles, zuverlässiges Automatic Wire Threading (AWT)
  • Einziehen in der Nut
  • Einziehen unter Wasser (Eintauchbetrieb)
  • Reduziert Personalaufwand bei Multi-Modell-Bearbeitung
• Verbesserte Bearbeitungsleistung
  • DPM-Modul
  • Entlade-Stabilisator
  • Neue Strategie zur Eckenkontrolle
  • Manuelle Radiusbearbeitung
  • Reduziert Drahtspuren durch Anfahr-Schnitt
  • Neuer Mikron-Finish-Kreis
• Energieeinsparung und geringe Betriebskosten
  • Intelligentes Energiemanagement
  • Kompensation des Drahtverbrauchs
  • Einfache Wartung und reduzierte Servicekosten

Mechanische Struktur

• Starres U-, V-Fachwerk-Design
• Edelstahl-Arbeitstisch, Härte HRC 50°
• Maschinen-Gussteile nach FEA-Analyse ausgelegt zur Erhöhung der Steifigkeit
• Maschinenbett mit extra breitem Design
• Wassergekühlter Unterarm verhindert thermische Ausdehnung durch Wärmeentwicklung und verbessert die Genauigkeit
• Robuste Maschinenstruktur aus Gusseisen als Grundlage der Präzision

Intelligenter Bearbeitungsmodus / Grafische Oberfläche

• Grafisches HMI-Panel für einfache Bedienung und ergonomische Nutzung
• Werkstückpositionierungsfunktion
• Wartungs- und Diagnoseinformationen verfügbar
• Suchfunktion für Technologiedaten
• Grafische Oberfläche und nützliche Funktionen zur Unterstützung der Bedienung

Automatisches Draht-Einziehen

• Kontinuierlicher unbeaufsichtigter Tag-/Nachtbetrieb mit idealem automatischem Draht-Einziehen bei Bruchstelle
• Vergütungsfunktion verbessert die Drahtgeradheit beim Einziehen; kann an der Bruchstelle mit hoher Zuverlässigkeit einziehen, ohne zum Startloch zurückzukehren
• Unterwasser-Einziehen: Einziehen kann während des Tauchbetriebs ohne Entleeren oder Wiederbefüllen des Tanks ausgeführt werden
• Mehrlochbearbeitungsfunktion: Scheitert das Wieder-Einziehen an einem Loch, kann das System überspringen und fortfahren; übersprungene Löcher werden protokolliert und später wieder aufgegriffen
• Einziehen mit Wasserstrahl: Wasserstrahl kann zur Unterstützung des Einziehens bei hohen Werkstücken oder Tauchbearbeitung eingesetzt werden
• Typische Zeitbeispiele: bei 100 mm Werkstückdicke, Drahterwärmung & Schneiden ~10 s, Einziehen ~10 s; unterstützt Unterwasser-Einziehen auch für sehr dicke Werkstücke

Schneidtechnologie
Typ | Ohne Steuerung | Mit Steuerung
A | 0 | 0
B | 0 ~ -2 µm | -8 ~ -10 µm
C | 0 | 0
D | 0 ~ -2 µm | -8 ~ -10 µm


Remote Monitor System

• Remote-Monitoring-Funktion für Maschinenstatus und Betrieb

Zubehör
Standardzubehör

• Ionenaustauscherharz x 10 L
• Papierfilter x 2 Stk.
• Diamantführung x 2 Stk.
• Obere und untere Spül-Düsen x 2 Sätze
• Energizing-Platten x 2 Stk.
• Nylon-/Messingdraht x 1 Spule
• Spannwerkzeug x 1 Satz
• Vertikale Ausrichtvorrichtung x 1 Satz

Optionen

• XY-Achsen-Linearskala
• W-Achse
• Spannbalken
• Jumbo Feeder L-50A
• AWT (Automatic Wire Threading)
• Doppeltür
• AVR 15KVA
• Power Slide Door (Nur V650G & V850G)
• Transformator 15KVA
• Signal-Tower
• Short Message Service (SMS)
• Remote Monitor System
• Super Finish Circuit

Technische Daten

• Modell: VG500
• Maschinenmaße: 2200 x 2450 x 2200 mm
• Verfahrweg X/Y: 500 x 300 mm
• Verfahrweg U/V: 80 x 80 mm
• Verfahrweg Z: 220 mm
• Gesteuerte Achsen: 5 Achsen (AC-Servomotor)
• Maximale Konizität: ±22°/100 mm (mit breiter Diamantführung und Düse)
• Maschinengewicht: 1500 kg
• Wesentliche Funktionen: AWT (inkl. Unterwasser-Einziehen und Einziehen an Bruchstelle), DPM-Modul, Entlade-Stabilisator, Mikron-Finish-Kreis, intelligentes Energiemanagement
