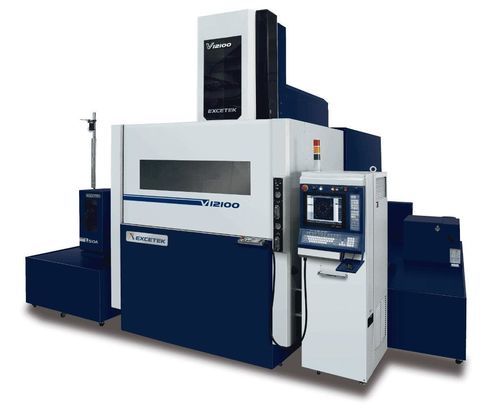

Drahterodiermaschine V12100

wire EDMHochpräzisionPräzision

Kurzbeschreibung
X/Y-Achsen: 1200 x 1000 mm
U/V-Achsen: 260 x 260 mm
Z-Achse: 1000 mm

Übersicht
Die V12100 ist eine Drahterodiermaschine (EDM) der V-Serie für große Werkstücke und Schwerbearbeitung. Sie verfügt über eine steife U/V-Trägerstruktur, einen Edelstahl-Arbeitstisch (HRC 50°), FEM-optimierte Maschinenaufguss und eine extra-breite Maschinenbasis. Ein wassergekühlter Unterarm minimiert thermische Ausdehnung und verbessert die Maßhaltigkeit.

Mechanische Struktur / Maschinenmerkmale

• Steifes U/V-Trägerdesign für strukturelle Stabilität
• Edelstahl-Arbeitstisch mit Härte HRC 50°
• Maschinenaufguss nach FEM-Analyse zur Erhöhung der Steifigkeit
• Extra-breite Maschinenbasis zur Vibrationsdämpfung
• Wassergekühlter Unterarm zur Reduzierung thermischer Verformung

Präzision & Genauigkeit
Erweiterter Abstand zwischen Linearschienen, kryogenisch behandeltes C1-Kugelgewinde und beidseitig gelagerte hochauflösende AC-Servomotoren ermöglichen Mikroschritt-Positionierung bis 1 µm. Optional sind Closed-Loop-Linearskalen und Laser-Kalibrierung zur Schrittfehlerkompensation erhältlich.

Intelligenter Bearbeitungsmodus

• Hochfrequente Berechnung und Impulssteuerung mit Embedded-System zur Reduzierung der Steuerlast
• RS-485-Netzwerke für Modulkommunikation
• CRC-Funktionen zur Datenprüfung
• ASIC-Chips für stabile Schaltungsleistung
• Watchdog-Funktionen zur Selbstschutz
• Echtzeit-Zündungsrückmeldung für gleichmäßige Erosion

Automatisches Drahtfädeln (AWT)

• Fädeln am Bruchpunkt mit Glühen zur Verbesserung der Drahtgeradheit
• Untergetauchtes Fädeln möglich, ohne Tank zu entleeren/auffüllen
• Mehrlochbearbeitung: überspringt und protokolliert fehlerhafte Löcher automatisch zur späteren Fortsetzung
• AWT-Monitor und AWT-Result-Monitor zur Überwachung des Fädelstatus
• Wasserstrahlunterstütztes Fädeln für hohe Werkstücke (bis 500 mm Dicke)

Steuerung / Grafische Oberfläche
Industrieller PC-CNC mit 15" LCD-Touchscreen, Tastatur und Maus. Schnittstellen: LAN, USB, RS-232. Speicher: 512 MB CF-Karte. Minimale Befehlsauflösung: 0,0001 mm. Programmierbarer Bereich: ±9999.9999 mm. Einheiten umschaltbar zwischen metrisch und Zoll. Funktionen: Watchdog während der Bearbeitung, NC-Optimierung, Schneiddatenbank, Symbole und Parameter-/Wartungshilfe, Fernbedienung (Standardzubehör).

Oberflächenqualität
Die optionale Super Finish Circuit (Hochfrequenz) erreicht Ra < 0,2 µm in einem Schnitt mit vier Nachbearbeitungen (nachgewiesen bei SKD-11, 30 mm Materialstärke).

Zubehör
Standardzubehör

• Ionaustauscherharz x 10 L
• Papierfilter x 2 Stk.
• Diamantführung x 2 Stk.
• Obere und untere Spülungsdüsen x 2 Sets
• Energieplatten x 2 Stk.
• Messingdraht x 1 Spule
• Spannwerkzeug x 1 Set
• Vertikale Ausrichtvorrichtung x 1 Set

Optionen

• XY-Achsen-Linearskala
• W-Achse
• Spannbalken
• Jumbo Feeder L-50A
• Zusätzliche AWT-Funktionen
• Doppeltür
• AVR 15KVA
• Transformator 15KVA
• Kurznachrichtendienst (SMS)
• Signal-Tower
• Remote-Monitor-System
• Super Finish Circuit

Technische Daten

• Modell: V12100
• Max. Werkstückgröße: 1650 x 1400 x 1000 mm
• Max. Werkstückgewicht: 5500 kg
• Hub X/Y: 1200 x 1000 mm
• Hub U/V: 260 x 260 mm
• Hub Z: 1000 mm
• Drahtdurchmesser: 0,2 ~ 0,33 mm
• Anzahl gesteuerter Achsen: 5-Achsen AC-Servomotor
• Max. Kegelschrägungswinkel: ±30° / 100 mm mit breiter Diamantführung und Düse
• Maschinengröße: 5010 x 4285 x 3890 mm
• Maschinengewicht: 12950 kg
• Wassertank-Kapazität: 4700 L
