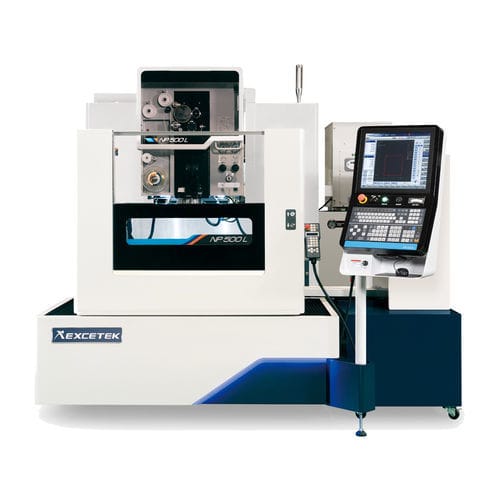

Drahterodiermaschine NP500L CE

wire EDMPräzisionCNC

Produktübersicht
Die NP500L CE ist eine untergetauchte Draht-EDM-Maschine (elektroerosives Schneiden), entwickelt für präzise Konturschnitte von Metallteilen mit benutzerfreundlicher Bedienung und TUV CE-Konformität.

Grundverfahrwege

• X/Y Achsen: 500 x 300 mm
• U/V Achsen: 120 x 120 mm
• Z Achse: 310 mm

Merkmale

• Hohe Präzision: Smart Corner Control, Stable Discharge Verarbeitung, Super Finish Circuit (SFC) für verbesserte Genauigkeit und Oberflächenqualität.
• Effizienz: DPM-Modul, Präzisionsmarkensteuerung, Electrolysis Free (EF) Generatorsystem zur Optimierung der Schnittzyklen.
• Kosteneffizienz: Intelligente Zugangskontrolle, reduzierter Drahtverbrauch und wirtschaftlicher Betrieb.
• Konnektivität: Fernüberwachung und -management, Controller-Anschluss und portables Gerätemonitoring.
• Automatisierung: Hochgeschwindigkeits-Auto Wire Threading (AWT), Robo-Arm Werkstücktransfer, Sondenmessung und automatische Korrektur.
• Mechanische Struktur: Starres U/V Fachwerkdesign; gehärteter Edelstahltisch (HRC 50°); FEA-optimierte Maschinengehäuse und extra breite Maschinenbasis für erhöhte Steifigkeit.

Auto Wire Threading

• Hochgeschwindigkeits-AWT: Drahtglühen und -schneiden ~10 s; Einfädeln ~10 s.
• Submergiertes Einfädeln bis 200 mm; Einfädeln vom Bruchpunkt bei 400 mm Materialstärke; unterstützt unbeaufsichtigten 24-Stunden Betrieb; Wasserstrahl-Funktion für Einfädeln bis 500 mm.

Online-Messung & Automatisierung

• Online-Messung und Kalibrierung vor der Bearbeitung zur Reduzierung der Einrichtzeit; automatische Referenzpunktkalibrierung per Makrobefehle.
• Mehrfachteilbearbeitung: automatische Kompensation 3D-Ebenheit und Parallelität (AR), automatische Referenzpunktmessung, AWT und automatische Fortsetzung zum nächsten Werkstück.
• Automatische Messanwendungen: Neigungsmaß, AR-Korrektur, Referenzpunktkalibrierung, Nachbearbeitungsmessung auf Tisch zur Vermeidung von Ab-/Wiederaufbaufehlern; exportierbare Messberichte.

Schnitttechnologie (Tabelle)

• Typ A: Ohne Steuerung 0 | Mit Steuerung 0
• Typ B: Ohne Steuerung 0 ~ -2 µm | Mit Steuerung -8 ~ -10 µm
• Typ C: Ohne Steuerung 0 | Mit Steuerung 0
• Typ D: Ohne Steuerung 0 ~ -2 µm | Mit Steuerung -8 ~ -10 µm

Standardzubehör

• XY-Achse Linearmaßstab
• Messingdraht x 1 Spule
• AWT (Auto Wire Threading)
• Spannvorrichtung x 1 Satz
• Ionenaustauscherharz x 10 L
• Vertikale Ausrichtlehre x 1 Satz
• Papierfilter x 2 Stk.
• Diamantführungsstück x 2 Stk.
• Obere und untere Spüldüse x 2 Sätze
• Belebungsplatten x 2 Stk.

Optionen

• Spannbalken
• W-Achse
• AVR 15 KVA
• Jumbo Feeder L-50A
• Transformator 15 KVA
• Short Message Service (SMS)
• Signal-Tower
• Remote Monitor System
• Auto measurement system
• Super Finish Circuit

Dielektriktank

• Tankkapazität: 750 L
• Deionisator: automatisch
• Papierfilter: 2 Stk.
• Chiller-Einheit: automatisch

Steuerung & Bedienkomfort

• Grafisches HMI-Panel mit ergonomischem Design; Technologiedatensuche, Wartungs- und Diagnoseinformationen sowie Werkstückpositionierungsfunktionen.
• Linearwellen-Motorantrieb mit Wasserumwälzung zur Temperierung; 0,1 μm hochauflösender digitaler Maßstab und Steuerung für feinste Oberflächenbearbeitung.
• 4-seitiger gehärteter Edelstahltisch mit TUV-Zertifikat; kraftgesteuerte Schiebetür zur Platzersparnis und einfacheren Bedienung.

Technische Daten

• Modell: NP500L CE (Submerged Type)
• Max. Werkstückgröße: 850 x 550 x 300 mm
• Drahtdurchmesser: 0.15 - 0.3 mm
• Max. Werkstückgewicht: 600 kg
• Gesteuerte Achsen: XY Achse Linear Motor; U/V/Z Achse AC Servo (Z Achse AC Servomotor)
• Tabellenverfahrweg (X Y): 500 x 300 mm
• Max. Konizitätswinkel: ±26° / 100 mm mit breiter Diamantführung und Düse
• U & V Achsverfahrweg: 120 x 120 mm
• Maschinenabmessungen: 2590 x 2575 x 2165 mm
• Z Achsverfahrweg: 310 mm
• Maschinengewicht: 3350 kg
• Dielektriktank Kapazität: 750 L
• Deionisator: automatisch
• Papierfilter: 2 Stk.
• Chiller-Einheit: automatisch
