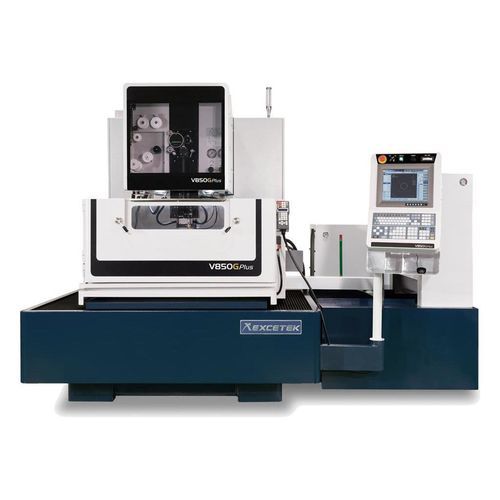

Drahterodiermaschine V850G Plus

wire EDMCNC

Kurzbeschreibung
Draht-EDM-Maschine für Präzisionsschnitte mit X/Y-Achsen 800 x 500 mm, U/V 160 x 160 mm, Z 350 mm (eingetauchte Höhe 310 mm).

Übersicht

• G Plus Serie entwickelt für automatisierte Drahtschneidoperationen mit geringem Bedienaufwand.

Eigenschaften

• Smart & Easy: verschiedene Schneidtechnologien, intuitive Bedienoberfläche, Fernzugriff und praktische Bedienfunktionen.
• Hochgeschwindigkeits-zuverlässiges AWT: automatisches Einfädeln für Schlitze und unter Wasser, reduziert Bedienereinsatz bei Multi-Modell-Produktion.
• Verbesserte Bearbeitungsleistung: DPM-Modul, Entladungsstabilisator, optimierte Ecksteuerungsstrategien, manuelle Radiusbearbeitung und neuer Mikron-Finish-Kreis zur Minimierung von Drahtspuren.
• Energieeinsparung und niedrige Betriebskosten: intelligente Leistungsverwaltung, Drahtverbrauchskompensation und vereinfachte Wartung.

Mechanischer Aufbau

• Steifes U/V-Fachwerk-Design.
• Edelstahl-Arbeitstisch gehärtet auf HRC 50°.
• Maschinen-Guß optimiert durch FEA-Analyse zur Erhöhung der Steifigkeit.
• Extra breite Maschinenbasis.
• Wassergekühlter Unterarm zur Begrenzung thermischer Ausdehnung und Verbesserung der Genauigkeit.
• Robuste Gussstruktur als Grundlage der Präzision.

Intelligenter Bearbeitungsmodus

• Graphisches HMI-Panel mit ergonomischer Bedienung.
• Werkstück-Positionierfunktionen.
• Wartungs- und Diagnoseinformationen.
• Technologie-Datensuche und Bedienunterstützungsfunktionen.

Automatisches Drahteinziehen

• Kontinuierlicher unbeaufsichtigter Tag/Nacht-Betrieb mit automatischem Einfädeln an idealen Bruchpunkten.
• Glühfunktion verbessert die Drahtgeradheit beim Einfädeln; Einfädeln am Bruchpunkt möglich ohne Rückkehr zum Startloch.
• Eintauchendes Einfädeln ermöglicht Einfädeln während des eingetauchten Betriebs ohne Ablassen des Tanks.
• Mehrlochbearbeitung: Bei Fehlschlag des Wiedereinziehens überspringt das System das Loch und protokolliert die Position zur späteren Wiederaufnahme.
• Wasserstrahlunterstütztes Einfädeln für hohe Werkstücke oder eingetauchte Bearbeitung.
• Typische Zyklusbeispiele: Glühen und Schneiden ~10 s; Einfädeln ~10 s (Werkstückdicke 100 mm). Einfädeln unter Wasser am Bruchpunkt unterstützt für große Dicken (Beispiel: 800 mm).

Schneidtechnologie

• Typ A: Ohne Steuerung 0 | Mit Steuerung 0
• Typ B: Ohne Steuerung 0 ~ -2 µm | Mit Steuerung -8 ~ -10 µm
• Typ C: Ohne Steuerung 0 | Mit Steuerung 0
• Typ D: Ohne Steuerung 0 ~ -2 µm | Mit Steuerung -8 ~ -10 µm

Remote-Monitor-System

• Fernüberwachung zur Beobachtung des Maschinenzustands und zur Unterstützung der Überwachung von Bearbeitungsprozessen.

Maschinenmerkmale (auf hohem Niveau)

• Maximale Kegelkontrolle ±30°/100 mm mit breiter Diamantführung und Düse.
• Stabilitäts- und Steifigkeitsverbesserungen für Präzision und Langzeitzuverlässigkeit.

Zubehör
Standardzubehör

• Ionenaustauscherharz x 10 L
• Papierfilter x 2 Stk
• Diamantführung x 2 Stk
• Obere und untere Spül-Düse x 2 Sätze
• Energierelemente x 2 Stk
• Messingdraht x 1 Spule
• Spannwerkzeug x 1 Satz
• Vertikale Ausrichtlehre x 1 Satz

Optionen

• XY-Achsen Längenmaßstab
• W-Achse
• Spannbalken
• Jumbo Feeder L-50A
• AWT (Automatic Wire Threading)
• Doppeltür
• AVR 15KVA
• Power Slide Door (Only V650G & V850G)
• Transformator 15KVA
• Signal-Turm
• Kurznachrichtendienst (SMS)
• Remote Monitor System
• Super Finish Circuit

Technische Spezifikationen

• Handelsbezeichnung: V850G Plus
• Max. Werkstückgröße: 1100 x 850 x 345 mm
• Max. Werkstückgewicht: 1100 kg
• Verfahrweg X/Y: 800 x 500 mm
• Verfahrweg U/V: 160 x 160 mm
• Verfahrweg Z: 350 mm (Eintauchtiefe 310 mm)
• Drahtdurchmesser: 0,15 - 0,3 mm
• Anzahl gesteuerter Achsen: 5-Achsen AC-Servomotor
• Max. Konuswinkel: ±30° / 100 mm mit breiter Diamantführung und Düse
• Maschinenmaß: 2840 x 2900 x 2290 mm
• Maschinengewicht: 5000 kg
• Wassertankkapazität: 1050 L
