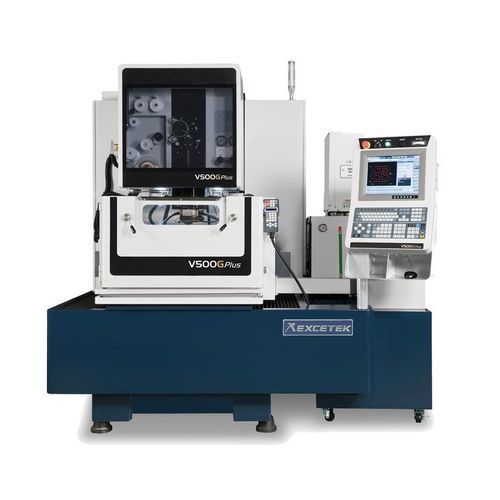

Drahterodiermaschine V500G Pluswire EDMPräzisionCNC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Draht, wire EDM
- Weitere Eigenschaften
- CNC, Präzision
- X-Hub
500 mm
(19,69 in)- Y-Hub
300 mm
(11,81 in)- Z-Hub
260 mm
(10,24 in)
Beschreibung
Kurzbeschreibung
Eigenschaften
Maschineneigenschaften
Automatic Wire Threading (AWT) & Einfädel-Funktionen
Schneidtechnologie (Beispiele)
Zubehör (Standard & Optionen)
Technische Daten
- Drahterodiermaschine für präzise Bearbeitung leitfähiger Materialien. Verfahrwege X/Y 500 x 300 mm, U/V 120 x 120 mm, Z 260 mm (Eintauchtiefe 220 mm). 5-Achsen-Steuerung mit automatischer Drahtführung.
Eigenschaften
- Verschiedene Schneidtechnologien und benutzerfreundliche Schnittstelle mit Fernüberwachung.
- Automatic Wire Threading (AWT) für zuverlässigen Hochgeschwindigkeits-Betrieb ohne Bediener, inklusive Einfädeln in Schlitze und unter Wasser.
- Leistungssteigernde Funktionen: DPM-Modul, Entladungsstabilisator, Eckkontrollstrategie, manuelle Radiusbearbeitung, Reduzierung von Drahtspuren und Mikron-Finish-Schaltung.
- Energieverwaltung und Drahtkompensation zur Senkung der Betriebskosten und Vereinfachung der Wartung.
Maschineneigenschaften
- Steife U/V-Fachwerkstruktur.
- Edelstahl-Arbeitstisch, Härte HRC 50°.
- Gussteile mit FEA ausgelegt zur Erhöhung der Steifigkeit.
- Extra breiter Maschinenboden für Stabilität.
- Wassergekühlter Unterarm zur Begrenzung der thermischen Ausdehnung und Verbesserung der Genauigkeit.
- Robuste Grauguss-Konstruktion als Präzisionsfundament.
Automatic Wire Threading (AWT) & Einfädel-Funktionen
- Dauerbetrieb Tag/Nacht ohne Bediener mit zuverlässigem automatischem Einfädeln an Bruchstellen.
- Glühfunktion beim Einfädeln zur Verbesserung der Drahtgeradheit; zuverlässiges Einfädeln an Bruchstellen ohne Rückkehr zum Startloch.
- Unterwasser-Einfädeln: Einfädeln während des untergetauchten Bearbeitens ohne Entleeren des Tanks.
- Mehrlochbearbeitung: Fehlschlag beim Nachfädeln wird übersprungen und protokolliert zur späteren Fertigstellung.
- Wasserstrahl-Unterstützung für Einfädeln bei hohen Werkstücken oder untergetauchten Bedingungen.
- Beispiele: Werkstückdicke 100 mm — Glühen & Schneiden: 10 s; Einfädeln: 10 s. Werkstückdicke 800 mm — Einfädeln unter Wasser an der Bruchstelle.
Schneidtechnologie (Beispiele)
- Typ A: Ohne Steuerung 0 | Mit Steuerung 0
- Typ B: Ohne Steuerung 0 ~ -2 µm | Mit Steuerung -8 ~ -10 µm
- Typ C: Ohne Steuerung 0 | Mit Steuerung 0
- Typ D: Ohne Steuerung 0 ~ -2 µm | Mit Steuerung -8 ~ -10 µm
Zubehör (Standard & Optionen)
- Standard: Ionenaustauscherharz 10 L; Papierfilter x2; Diamantführung x2; Ober-/Unterspüldüsen x2 Sätze; Erregerplatten x2; Messingdraht x1 Spule; Spannwerkzeug Satz; Vertikale Ausrichtlehre.
- Optionen: XY-Linienscale; W-Achse; Spannträger; Jumbo Feeder L-50A; AWT; Doppeltür; AVR 15 kVA; Power-Schiebetür (nur V650G & V850G); Transformator 15 kVA; Signalturm; SMS; Fernüberwachungssystem; Super-Finish-Schaltung.
Technische Daten
- Modell: V500G Plus
- Marke: Excetek
- Max. Werkstückgröße: 850 x 600 x 255 mm
- Max. Werkstückgewicht: 600 kg
- X/Y-Verfahrweg: 500 x 300 mm
- U/V-Verfahrweg: 120 x 120 mm
- Z-Verfahrweg: 260 mm (Eintauchtiefe 220 mm)
- Drahtdurchmesser: 0,15 - 0,3 mm
- Gesteuerte Achsen: 5-Achsen AC-Servo
- Max. Kegelwinkel: ±26° / 100 mm mit breiter Diamantführung und Düse
- Maschinenabmessungen: 2215 x 2480 x 2205 mm
- Maschinengewicht: 3500 kg
- Behälterkapazität: 750 L
