Drahterodiermaschine V400G Plus

wire EDMPräzisionCNC

Kurzbeschreibung

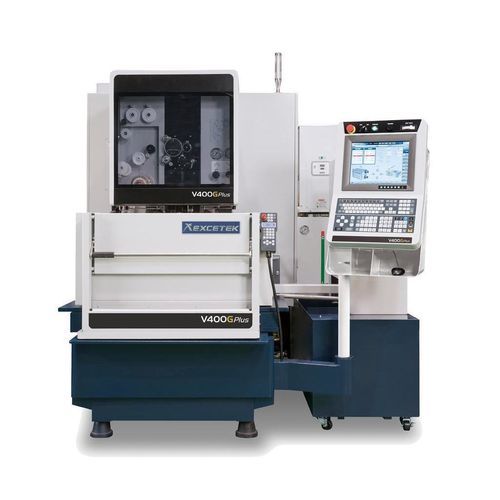

Die V400G Plus Drahterodiermaschine mit Verfahrwegen X/Y 400 x 300 mm, U/V 80 x 80 mm und Z-Verfahrweg 220 mm (Eintauchtiefe 210 mm). 5-Achsen AC-Servosteuerung, Drahtdurchmesser 0,15–0,3 mm, ausgelegt für Tauchbearbeitung und kontinuierlichen unbeaufsichtigten Betrieb.

Übersicht
Die V400G Plus gehört zur G Plus Serie. Sie bietet hochpräzise Drahterodierbearbeitung (EDM) mit intelligenten Bearbeitungsmodi, automatischem Drahtdurchzug (AWT) und energieeffizientem Betrieb. Verbesserung der Eckkontrolle, Reduzierung von Drahtspuren und Optimierung der Oberflächenqualität für anspruchsvolle Werkzeug- und Produktionsanwendungen.

Mechanische Struktur

• Steife U-/V-Gitterstruktur für strukturelle Stabilität
• Edelstahl-Arbeitstisch mit Härte HRC 50
• Gusskonstruktion basierend auf FEA-Analyse zur Erhöhung der Steifigkeit
• Maschinenbett mit extra breiter Auflage für bessere Steifigkeit
• Wassergekühlter Unterarm zur Begrenzung thermischer Ausdehnung und zur Genauigkeitsverbesserung
• Robuste Gusseisenstruktur für langfristige Dimensionsstabilität

Smart & Easy

• Vielzahl an Schneidtechnologien, benutzerfreundliche Oberfläche und Fernüberwachung zur Vereinfachung des Produktionsmanagements

Schnelles, zuverlässiges AWT

• High-Speed automatischer Drahtdurchzug für Schlitze und Tauchdurchzug zur Unterstützung unbeaufsichtigter Mehrmodellfertigung

Steigerung der Bearbeitungsleistung

• DPM-Modul und Entladungsstabilisator für stabile Schnitte
• Neue Strategie zur Eckenkontrolle und manuelle Radiusbearbeitung
• Reduzierung von Drahtspuren bei Anschnittschnitten
• Neuer Mikron-Finish-Schaltkreis zur Verbesserung der Oberflächenqualität

Energieeinsparung und niedrige Betriebskosten

• Intelligentes Energiemanagement zur Senkung des Verbrauchs
• Kompensation des Drahtverbrauchs zur Optimierung der Betriebskosten
• Einfache Wartung zur Reduzierung der Servicekosten

Intelligenter Bearbeitungsmodus
Ergonomisches HMI bietet Werkstückpositionierung, Wartungs- und Diagnosedaten, Technologie-Suchfunktion und grafische Oberfläche für Einrichtung und Überwachung.

Automatischer Drahtdurchzug

• Kontinuierliche unbeaufsichtigte Tag-/Nachtbearbeitung mit automatischem Wiederdurchzug an idealen Bruchpunkten
• Glühfunktion verbessert die Drahtgeradheit beim Einfädeln; zuverlässiges Einfädeln am Bruchpunkt ohne Rückkehr zum Startloch
• Tauchdurchzug möglich ohne Entleeren des Tanks
• Mehrlochbearbeitung: System überspringt und speichert nicht einfädelbare Löcher und ruft sie später automatisch wieder auf
• Einmachhilfe mit Wasserstrahlfunktion verfügbar für hohe Werkstücke oder Tauchbearbeitung

Schnitttechnologie

• Typ A | Ohne Steuerung: 0 | Mit Steuerung: 0
• Typ B | Ohne Steuerung: 0 ~ -2 µm | Mit Steuerung: -8 ~ -10 µm
• Typ C | Ohne Steuerung: 0 | Mit Steuerung: 0
• Typ D | Ohne Steuerung: 0 ~ -2 µm | Mit Steuerung: -8 ~ -10 µm

Maschinenmerkmale

• Maximale Kegelneigung ±22° / 80 mm mit breiter Diamantführung und Düse
• 5-Achsen AC-Servomotorsteuerung
• Drahtdurchmesser-Unterstützung: 0,15 - 0,3 mm

Zubehör
Standardzubehör

• Iontauscherharz x 10 L
• Papierfilter x 2 Stk.
• Diamantführung x 2 Stk.
• Obere und untere Spül-Düse x 2 Sätze
• Beleuchtungsplatten x 2 Stk.
• Messingdraht x 1 Rolle
• Spannwerkzeug x 1 Satz
• Senkrechter Ausrichtschuh x 1 Satz

Optionen

• XY-Achsen-Linienskala
• W-Achse
• Spannbalken
• Jumbo Feeder L-50A
• AWT (Automatischer Drahtdurchzug)
• Doppeltür
• AVR 15KVA
• Leistungsschiebetür (nur V650G & V850G)
• Transformator 15KVA
• Signal-Tower
• Kurznachrichtendienst (SMS)
• Fernüberwachungssystem
• Super Finish Circuit

Technische Daten

• Modell: V400G Plus
• Max. Werkstückgröße: 750 x 550 x 215 mm
• Max. Werkstückgewicht: 500 kg
• Verfahrweg X/Y: 400 x 300 mm
• Verfahrweg U/V: 80 x 80 mm
• Verfahrweg Z: 220 mm (Eintauchtiefe 210 mm)
• Drahtdurchmesser: 0,15 - 0,3 mm
• Anzahl der gesteuerten Achsen: 5-Achsen AC-Servomotor
• Max. Kegelneigung: ±22° / 80 mm (mit breiter Diamantführung und Düse)
• Maschinenabmessungen: 2100 x 2230 x 2175 mm
• Maschinengewicht: 2700 kg
• Wassertankkapazität: 650 L
