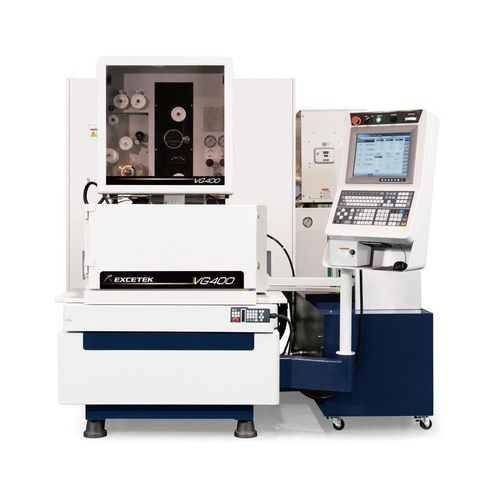

Drahterodiermaschine VG400

wire EDMHochgeschwindigkeitCNC

Übersicht
Draht-EDM Hochgeschwindigkeitsmaschine VG400 für präzise 5-Achsen-Bearbeitung. Wesentliche Verfahrwege: X/Y 400 x 300 mm, U/V 80 x 80 mm, Z 220 mm. Kompakte Grundfläche mit massivem Gussträger für stabile Genauigkeit.

Spezifikation (Zusammenfassung)

• Maschinenmaß: 2100 x 2300 x 2200 mm
• X/Y-Verfahrweg: 400 x 300 mm
• U/V-Verfahrweg: 80 x 80 mm
• Z-Verfahrweg: 220 mm
• Achsen: 5 Achsen gesteuert von AC-Servomotoren
• Max. Konizitätswinkel: ±22° / 100 mm (mit breiter Diamantführung und Düse)
• Maschinengewicht: 2700 kg

Mechanische Struktur

• Starre U/V-Trägerkonstruktion zur Minimierung von Durchbiegung
• Edelstahl-Arbeitstisch mit Härte HRC 50° für Verschleißfestigkeit
• Gussstruktur basierend auf FEA-Analyse zur Erhöhung der Steifigkeit
• Extra breite Maschinenbasis zur Verbesserung der Stabilität
• Wassergekühlter Unterarm zur Begrenzung der thermischen Ausdehnung und zur Erhaltung der Genauigkeit
• Robuste Guss-Einzelfundament als Basis für Präzisionsbearbeitung

Smart & Easy / AWT und Produktivitätsmerkmale

• Vielseitige Schneidtechnologien mit benutzerfreundlicher Oberfläche
• Fernüberwachung und praktische Konnektivitätsoptionen
• Schnelles, verlässliches automatisches Drahtauffädeln (AWT): Schlitzen und Tauchfädeln reduzieren Bedienereingriffe
• Durchgehender unbeaufsichtigter Betrieb mit automatischem Re-Fädeln an Bruchstellen für lange Produktionsläufe

Steigerung der Bearbeitungsleistung

• DPM-Modul und Entladungsstabilisator für stabile Schneidbedingungen
• Neue Strategien zur Eckenkontrolle und manuelle Radiusbearbeitung
• Reduzierung von Drahtspuren beim Annäherungsschnitt
• Neuer Mikron-Finish-Schaltkreis für verbesserte Oberflächen

Energieeinsparung und niedrige Betriebskosten

• Intelligentes Energiemanagement zur Senkung des Verbrauchs
• Kompensation des Drahtverbrauchs zur Reduzierung von Materialverlusten
• Einfache Wartung zur Senkung von Servicezeiten und -kosten

Maschinenmerkmale (zusätzlich)

• Edelstahl-Arbeitstisch (HRC 50°)
• Breite Diamantführung und Düse für Konizitätskontrolle
• Wassergekühlte Komponenten zur Stabilisierung des thermischen Verhaltens

Intelligenter Bearbeitungsmodus & grafische Oberfläche

• Ergonomisches HMI-Bedienfeld mit führender Benutzerfreundlichkeit
• Funktionen zur Werkstückpositionierung
• Wartungs- und Diagnoseinformationen im HMI
• Technologie-Datensuche und nützliche grafische Funktionen

Automatisches Drahtauffädeln (AWT)

• Fädeln an Bruchstelle mit Glühfunktion zur Verbesserung der Drahtgeradheit; hohe Zuverlässigkeit ohne Rückkehr zum Startloch
• Tauchfädeln unterstützt (kein Entleeren/Vollfüllen des Tanks erforderlich)
• Mehrlochbearbeitung: System kann fehlgeschlagene Nachfädel-Löcher überspringen, protokollieren und später vervollständigen
• Fädeln mit Wasserstrahl-Unterstützung für hohe Werkstücke oder Tauchbearbeitung
• Typische Fädel-/Glühzeiten abhängig von Werkstückdicke (Beispielwerte werksseitig verfügbar)

Schneidtechnologie (Ergebnisse)

• Typ A: Ohne Steuerung 0 | Mit Steuerung 0
• Typ B: Ohne Steuerung 0 ~ -2 µm | Mit Steuerung -8 ~ -10 µm
• Typ C: Ohne Steuerung 0 | Mit Steuerung 0
• Typ D: Ohne Steuerung 0 ~ -2 µm | Mit Steuerung -8 ~ -10 µm

Fernüberwachungssystem

• Optionale Fernüberwachungsfunktion für Produktionsüberblick

Standardzubehör

• Ionenaustauscherharz x 10 L
• Papierfilter x 2 Stk.
• Diamantführung x 2 Stk.
• Obere und untere Spül-Düse x 2 Sätze
• Energetisierende Platten x 2 Stk.
• Messingdraht x 1 Spule
• Spannwerkzeug x 1 Satz
• Vertikale Ausrichtlehre x 1 Satz

Optionen

• XY-Achsen-Linearmaßstab
• W-Achse
• Spannträger
• Jumbo Feeder L-50A
• AWT optional in einigen Konfigurationen
• Doppeltür
• AVR 15KVA
• Transformator 15KVA
• Signal-Tower
• Short Message Service (SMS)
• Remote Monitor System (Option)
• Super Finish Circuit

Technische Spezifikationen

• Modell: VG400
• Maschinenmaß: 2100 x 2300 x 2200 mm
• X/Y-Verfahrweg: 400 x 300 mm
• U/V-Verfahrweg: 80 x 80 mm
• Z-Verfahrweg: 220 mm
• Achsen: 5 Achsen gesteuert von AC-Servomotoren
• Max. Konizitätswinkel: ±22° / 100 mm (mit breiter Diamantführung und Düse)
• Maschinengewicht: 2700 kg
• Härte der Werkbank: Edelstahl-Tisch HRC 50°
• Hauptfunktionen: Automatisches Drahtauffädeln (inkl. Tauchfädeln und Fädeln an Bruchstelle), DPM-Modul, Entladungsstabilisator, Eckenkontrollstrategien, Mikron-Finish-Schaltkreis
• Standardzubehör und zahlreiche werksseitige Optionen für Automatisierung, Energieversorgung, Überwachung und Finish
