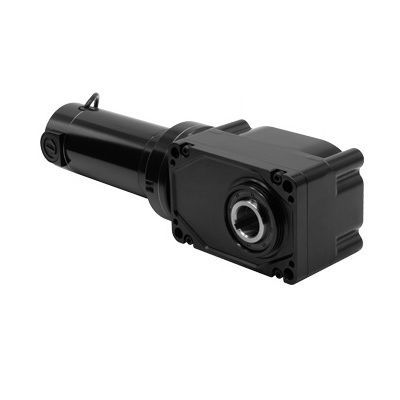

DC-Getriebemotor 3046

bürstenbehaftetrechtwinkligmit Hohlwelle

Produkt
Modell 3046, 30H3 Serie. DC rechtwinkliger Getriebemotor mit Hohlwelle, ausgelegt für langsame Drehzahlen und hohes Drehmoment in industriellen Anwendungen.

Spezifikationen

• Drehzahl (U/min): 13
• Nennmoment: 1280 lb-in
• Spitzmoment: 2676 lb-in
• Nennspannung: 24 VDC
• Strom: 14 A
• Motorleistung: 1/3 PS (0,333 PS dezimal)
• Übersetzungsverhältnis: 200
• Radialbelastung Kapazität: 708 lbs
• Länge XH: 16,37 in
• Gewicht: 24 lbs
• Produkttyp: 33A7FEPM-30H3
• Schaltplan-ID: 07410101

CAD-Zeichnungen

• PDF herunterladen
• DWG herunterladen
• STEP herunterladen

Schaltplan

• Schaltplan 07410101 (als herunterladbares PDF verfügbar)

Sicherheitsdatenblätter

• Sicherheitsdatenblatt für Schmierstoff für Getriebemotoren Typ 33A7-25H2 und 33A7-30H3 (als herunterladbares PDF verfügbar)

Optionale Zubehörteile

• Basishalterungs-Kit für 30H3 Hohlwellen-Getriebemotoren [Modell 0959]
• IP-44 Kit für 33A Motoren [Modell 0977]
• Wellenkit 30H3 1-1/4-inch / Einzelschaf / ermüdungsfestes Stahl [Modell 0930]
• Encoder-Wellenkit [Modell 0964]
• Druckguss-Anschlusskasten-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren [Modell 0984]
• Druckguss-metrisches Anschlusskasten-Kit mit Klemmenblock für 33A, 34R, 42A, 42R und 48R [Modell 1984]
• Großer Druckguss-Anschlusskasten-Kit für Lagerbestand-Motoren und Getriebemotoren 34R, 42R, 48R, 42R-FX, 33A, 42A [Modell 0986]

Standardmerkmale

• Die Leistungsangaben der 24 VDC-Modelle basieren auf dem Betrieb mit Gleichstromversorgung.
• Der 33A-Motor bietet hohes Anzugsdrehmoment, einstellbare Drehzahl und vorhersehbare Leistung über verschiedene Betriebsbedingungen. TENV. Klasse F.
• Hohlwellen-Bohrungsgröße: 1,25 Zoll.
• Eine Kunststoff-Wellenabdeckung ist mit jedem Getriebemotor enthalten.
• Frontmontage über vier Gewindelöcher oder Durchgangsschrauben.
• Unbelüftetes Getriebegehäuse, in jeder Lage montierbar. Hochleistungsfett; Getriebemotoren lebensdauergeschmiert.
• Effizienter als vergleichsweise große Schneckengetriebe-Modelle.
• Encoder-kompatibel mit optionalem Einschraub-Encoder-Wellenkit Modell 0964. Standardmodelle werden mit werkseitig installiertem Abdeckstopfen über der Wellenöffnung geliefert.
• Vormontierte Motorbürsten für optimale Leistung und leisen Betrieb.
• Die Hohlwelle erspart Wellenkupplungen und zusätzliches Montagezubehör.
• Optionale Basis-/Fußhalterungen – Modell 0957 für Typ 25H2 und Modell 0959 für Typ 30H3.
• Optionale Wellen-Kits - Modell 0929 für Typ 25H2 und 0930 für Typ 30H3.

Eigenschaften / Technische Daten

• Modell: 3046
• Serie: 30H3
• Drehzahl (U/min): 13
• Nennmoment: 1280 lb-in
• Spitzmoment: 2676 lb-in
• Nennspannung: 24 VDC
• Strom: 14 A
• Motorleistung: 1/3 PS (0,333 PS dezimal)
• Übersetzungsverhältnis: 200
• Radialbelastung Kapazität: 708 lbs
• Länge XH: 16,37 in
• Gewicht: 24 lbs
• Produkttyp: 33A7FEPM-30H3
• Schaltplan-ID: 07410101
