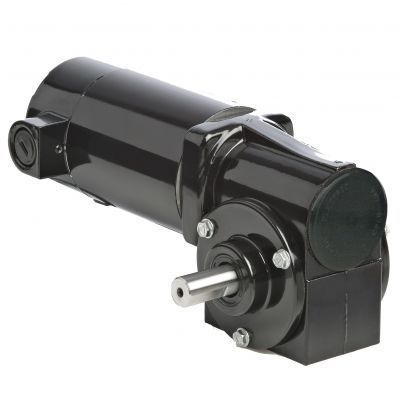

DC-Getriebemotor Model 1094

Gleichstrombürstenbehaftetrechtwinklig

Produkt
Modell 1094 ist ein DC-Winkelgetriebemotor der Metric 24A-3F-Serie von Bodine Electric Company. Die Produktbeschreibung enthält technische Daten, CAD-Zeichnungen, Schaltplan, Hinweise zu Sicherheitsdatenblättern, optionale Zubehörteile sowie kompatible Steuerungen und Ersatzteile für den Industrieeinsatz.

Technische Daten

• Drehzahl: 172 U/min
• Nennmoment: 0,6 Nm (5,3 lb-in)
• Spitzenmoment: 3,0 Nm (26 lb-in)
• Leistung: 23 W (1/32 HP)
• Spannung: 180 V DC
• Strom: 0,18 A
• Übersetzungsverhältnis: 10
• Radiallast: 180 N (40 lbs)
• Länge XH: 189 mm (7,4 in)
• Gewicht: 2,4 kg (5,3 lbs)
• Schaltplansreferenz: 07410097
• Produkttypcode: 24A4BEPM-3F

Standardmerkmale

• Die Leistungswerte der 180-V-Modelle basieren auf Betrieb mit einer ungefilterten SCR-Drehzahlregelung (Formfaktor = 1,6).

CAD / Zeichnungsressourcen

• CAD-Zeichnungen in PDF-, DWG- und STEP-Formaten für Modell 1094 verfügbar.
• Schaltplansreferenz vorhanden (07410097).
• Sicherheitsdatenblatt (SDS) für zugehörige Schmierstoffe referenziert.

Optionales Zubehör

• IP-44-Kit für 24A-Motoren (Modell 0976) als Option verfügbar.

Passende Steuerungen & Ersatzteile

• Kompatible ungefilterte SCR-DC-Drehzahlregler und Beispielsteuerungen aufgelistet.
• Ersatzteile für die 24A-Serie: Kohlebürsten, Bürstenkappen, Federn und weitere Wartungsteile.
