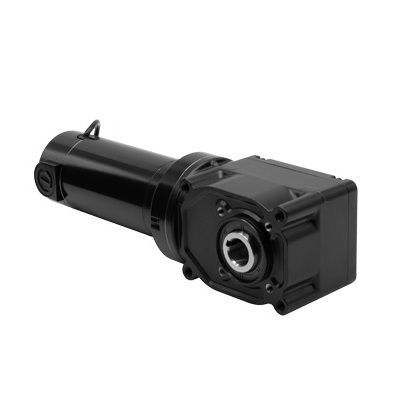

DC-Getriebemotor Model 3036

bürstenbehaftetHypoidrechtwinklig

Übersicht
Modell 3036 aus der 25H2-Serie ist ein 24 V DC-Rechtwinkliger Getriebemotor mit Hohlwelle, der geringe Einbaumaße, hohe Anlaufmomente und ein ungeöffnetes Getriebegehäuse bietet. CAD-Zeichnungen, Bilder und vollständige Spezifikationen sind für die Systemintegration und Installationsplanung verfügbar.

Standardmerkmale

• Leistungsangaben für 24 VDC-Modelle basieren auf Betrieb mit Gleichstrom.
• Der 33A-Motor liefert hohes Anlaufmoment, einstellbare Drehzahl und vorhersehbare Leistung; TENV, Isolationsklasse F.
• 1 in Hohlwelle reduziert die Notwendigkeit externer Kupplungen und Montagematerial.
• Ein Kunststoffwellenabdeckung ist jedem Getriebemotor beigefügt (Standard/ Lagerartikel werden mit werksseitig installiertem Deckel geliefert).
• Flanschmontage über vier Gewindebohrungen oder durchgehende Schrauben für flexible Installation.
• Unbelüftetes Getriebegehäuse, in jeder Lage montierbar; Hochleistungsfett und lebenslange Schmierung.
• Effizienter als vergleichbare Schneckengetriebe-Ausführungen.
• Encoder-kompatibel mit optionalem einsteckbarem Encoderwellen-Kit Modell 0964.
• Vorsitzende Motorbürsten für gleichmäßige Leistung und geringen Geräuschpegel.
• Optionale Basis-/Fußhalterungen und Wellenkits (Modell 0957 für 25H2; 0959 für 30H3; Wellenkits 0929 für 25H2; 0930 für 30H3).

Optionale Zubehörteile

• Base Mount Kit für 25H2 Hohlwellen-Getriebemotoren (Modell 0957)
• IP-44 Kit für 33A Motoren (Modell 0977)
• Wellenkit 25H2 1-inch / Einzelwelle / ermüdungsfestes Stahl (Modell 0929)
• Encoder-Wellen-Kit (Modell 0964)
• Druckguss-Anschlusskoffer für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984)
• Druckguss metrischer Anschlusskoffer mit Klemmenblock für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Großer Druckguss-Anschlusskoffer für 34R, 42R, 48R, 42R-FX, 33A, 42A (Modell 0986)

Downloads

• CAD-Zeichnungen: PDF, DWG, STEP verfügbar für Modell 3036.
• Schaltplan: Diagramm referenziert als 07410101 (PDF zum Herunterladen).
• Sicherheitsdatenblätter: Schmierstoff-SDS referenziert für 33A7 / 25H2 und 33A7-30H3.

Technische Daten

• Modell: Model 3036
• Serie: 25H2 Series DC Right Angle Hollow Shaft Gearmotors
• Drehzahl (rpm): 500
• Nennmoment (lb-in): 35
• Spitzenmoment (lb-in): 73
• Nennspannung (V): 24
• Strom (Amps): 14
• Motor HP: 1/3
• HP Dezimal: 0.333
• Übersetzungsverhältnis: 5
• Radiallast (lbs): 277
• Länge XH (inch): 14.82
• Gewicht (lbs): 20
• Produkttyp: 33A7FEPM-25H2
• Anschlussdiagramm: 07410101
