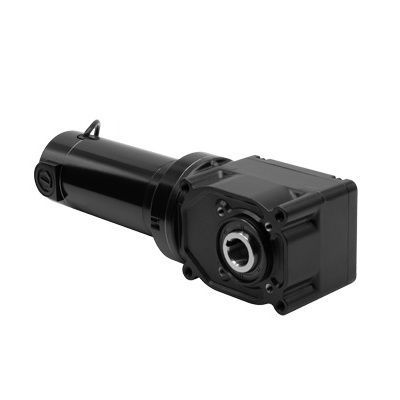

DC-Getriebemotor 3038

GleichstrombürstenbehaftetHypoid

Übersicht
CAD-Zeichnungen, Bilder, Standardmerkmale und Sicherheitsdatenblätter sind für das Modell 3038 der Serie 25H2 verfügbar. Es handelt sich um einen DC-Rechtswinkel-Hohlwellen-Getriebemotor, ausgelegt für hohen Anlaufdrehmoment und vielseitige Montageoptionen.

Spezifikationen

• Drehzahl (U/min): 167
• Nennmoment (lb-in): 105
• Spitzenmoment (lb-in): 220
• Nennspannung: 24 V DC
• Strom (A): 14
• Motor-HP: 1/3 (0,333 HP)
• Übersetzung: 15
• Radiallast (lbs): 388
• Länge XH (in): 14.82
• Gewicht (lbs): 20
• Produkttyp: 33A7FEPM-25H2
• Anschlussplan: 07410101

Standardmerkmale

• Die Leistungsangaben der 24 V DC-Modelle basieren auf Betrieb mit Gleichstromversorgung.
• Der 33A-Motor liefert hohes Anlaufdrehmoment, einstellbare Drehzahl und vorhersehbare Leistung unter verschiedenen Betriebsbedingungen. TENV. Klasse F.
• 1 Zoll Hohlwelle (25,4 mm).
• Eine Kunststoff-Achsabdeckung ist bei jedem Getriebemotor enthalten.
• Frontmontage über vier Gewindebohrungen oder durchgehende Schrauben.
• Unbelüftetes Getriebegehäuse, montagefähig in jeder Orientierung. Hochleistungsfett. Für die Lebensdauer geschmiert.
• Effizienter als vergleichbar große Schneckengetriebe-Modelle.
• Encoder-kompatibel mit optionalem Einschraub-Encoderwellen-Kit Modell 0964. (Standard-/Lager-Modelle werden mit werkseitig installiertem Deckel über der Wellenöffnung geliefert).
• Vorgeregelte Motorkohlen für optimale Leistung und leisen Betrieb.
• Die Hohlwelle erspart Wellenkupplungen und zusätzliches Befestigungsmaterial.
• Optionale Fuß-/Sockelhalterungen und optionale Wellenkits erhältlich.

Optionale Zubehörteile

• Basis-Montagekit für 25H2 Hohlwellen-Getriebemotoren (Modell 0957)
• IP-44 Kit für 33A-Motoren (Modell 0977)
• Wellenkit 25H2 1-Zoll / Einzelschaft / ermüdungsbeständiger Stahl (Modell 0929)
• Encoder-Wellen-Kit (Modell 0964)
• Druckguss-Klemmenkastenkit für Motoren und Getriebemotoren 33A, 34R, 42A, 42R und 48R (Modell 0984)
• Druckguss-Metrik-Klemmenkastenkit mit Anschlussblock für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Großes Druckguss-Klemmenkastenkit für 34R, 42R, 48R, 42R-FX, 33A, 42A Lager-Motoren und Getriebemotoren (Modell 0986)

Eigenschaften / technische Spezifikationen

• Modell: 3038
• Serie: 25H2
• Drehzahl (U/min): 167
• Nennmoment: 105 lb-in
• Spitzenmoment: 220 lb-in
• Nennspannung: 24 V DC
• Strom: 14 A
• Motor-HP: 1/3 (0,333 HP)
• Übersetzung: 15
• Radiallastkapazität: 388 lbs
• Länge XH: 14,82 in
• Gewicht: 20 lbs
• Produkttyp: 33A7FEPM-25H2
• Referenz Anschlussplan: 07410101
