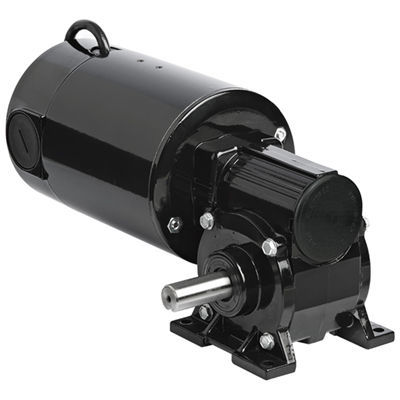

DC-Getriebemotor Model 4236

Gleichstromrechtwinklig100 W...500 W

Produktübersicht
Das Modell 4236 ist ein DC-Winkelgetriebemotor der Metric 42A-5N Serie. Es liefert eine Nenndrehzahl von 85 U/min, ein Nennmoment von 6,2 Nm und ein Spitzenmoment bis 20,0 Nm. CAD-Dateien und Verdrahtungsunterlagen sind zur Unterstützung von Integration und Installation verfügbar.

Technische Daten

• Modell: 4236
• Serie: Metric 42A-5N
• Drehzahl: 85 U/min
• Nennmoment: 6,2 Nm (55 lb-in)
• Spitzenmoment: 20,0 Nm (177 lb-in)
• Leistung: 121 W (0,1666 PS)
• Spannung: 180 V DC
• Strom: 0,85 A
• Übersetzungsverhältnis: 20:1
• Radialbelastbarkeit: 530 N (120 lbs)
• Länge XH: 263 mm (10,35 in)
• Gewicht: 7,6 kg (16,8 lbs)
• Schaltplan-ID: 07410097
• Produkttyp-Code: 42A5BEPM-5N

CAD-Zeichnungen

• Informationsblatt (PDF)
• Zeichnungsdatei (DWG)
• 3D-Modell (STEP)

Schaltplan

• Referenz: 07410097 (zum Herunterladen)

Sicherheitsdatenblätter

• ExxonMobil Sicherheitsdatenblatt (produktbezogenes SDS aufgeführt)

Optionale Zubehörteile

• IP-44 Kit für 42A Motoren (Modell 0978)
• Gehäuse-Klemmkasten-Kit aus Druckguss für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984)
• Druckguss-metrisches Klemmkasten-Kit mit Anschlussklemme für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Großes Druckguss-Klemmkasten-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A Lagerbestandsmotoren und Getriebemotoren (Modell 0986)

Standardmerkmale

• Die Leistungsangaben der 180V-Modelle basieren auf der Verwendung mit einer ungefilterten SCR-Drehzahlregelung (Formfaktor = 1,6).

Technische Spezifikationen

• Drehzahl: 85 U/min
• Nennmoment: 6,2 Nm (55 lb-in)
• Spitzenmoment: 20,0 Nm (177 lb-in)
• Leistung: 121 W (1/6 PS)
• Spannung: 180 V DC
• Strom: 0,85 A
• Übersetzungsverhältnis: 20:1
• Radialbelastbarkeit: 530 N (120 lbs)
• Länge XH: 263 mm / 10,35 in
• Gewicht: 7,6 kg / 16,8 lbs
