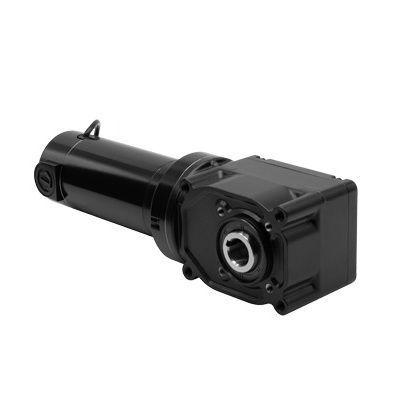

DC-Getriebemotor 3042

Schneckenrechtwinkligmit Hohlwelle

Produktübersicht
25H2 Serie DC-Rechtswinkliger Hohlwellen-Getriebemotor, Modell 3042. Kompakter rechtswinkliger Getriebemotor mit 1 Zoll Hohlwelle, lebensdauergeschmiert und für verschiedene Montageorientierungen ausgelegt. Geeignet für industrielle Anwendungen, die hohe Anlaufmomente und platzsparende Rechtswinkelantriebe erfordern.

CAD & Dokumentation

• CAD-Zeichnungen: PDF-, DWG- und STEP-Dateien verfügbar für Modell 3042
• Schaltplan verfügbar (Diagramm-Referenz: 07410101)
• Sicherheitsdatenblatt verfügbar für das Schmiermittel, das mit den Getriebemotoren Typ 33A7-25H2 und 33A7-30H3 verwendet wird

Standardmerkmale

• Leistungsangaben der 24 VDC-Modelle basieren auf Betrieb mit Gleichstrom
• Der 33A-Motor liefert hohes Anlaufmoment, einstellbare Geschwindigkeit und vorhersehbare Leistung; TENV, Isolationsklasse F
• 1 Zoll (25,4 mm) Hohlwelle
• Eine Kunststoffwellenabdeckung ist mit jedem Getriebemotor enthalten
• Frontmontage über vier Gewindelöcher oder Durchgangsschrauben
• Unbelüftetes Getriebegehäuse, kann in jeder Lage montiert werden; Hochleistungsfett; lebensdauergeschmiert
• Effizienter als vergleichsgrößte Schneckengetriebe
• Encoder-kompatibel mit optionalem einschraubbarem Encoderwellen-Kit Modell 0964 (Standardmodelle mit werkseitig installiertem Deckel über der Wellenöffnung geliefert)
• Vorgespannte Motorbürsten für optimale Leistung und leisen Betrieb
• Hohlwelle erspart Wellenkupplungen und zusätzliches Montagezubehör
• Optionale Basis-/Fußbefestigungswinkel und optionale Wellen-Kits erhältlich

Optionale Zubehörteile (Beispiele)

• Basis-Montagesatz für 25H2 Hohlwellen-Getriebemotoren (Modell 0957)
• IP-44-Kit für 33A Motoren (Modell 0977)
• Wellenkit 25H2 1 Zoll / Einzelwelle / ermüdungsbeständiger Stahl (Modell 0929)
• Encoder-Wellenkit (Modell 0964)
• Druckguss-Klemmenkasten-Kit für Motoren und Getriebemotoren 33A, 34R, 42A, 42R und 48R (Modell 0984)
• Druckguss-metrisches Klemmenkasten-Kit mit Anschlussblock für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• L-Winkel-Kit für E-, F- und FX-Getriebemotoren (Modell 0969)

Technische Daten

• Drehzahl (U/min): 42
• Nennmoment (lb-in): 390
• Nennspannung: 24 VDC
• Strom (A): 14
• Spitzendrehmoment (lb-in): 813
• Motorleistung: 1/3 HP
• Übersetzungsverhältnis: 60
• Radiallast (lbs): 575
• Länge XH (Zoll): 14.82
• Gewicht (lbs): 20
• Produkttyp: 33A7FEPM-25H2
• HP Dezimal: 0.333
• Schaltplan-Referenz: 07410101
