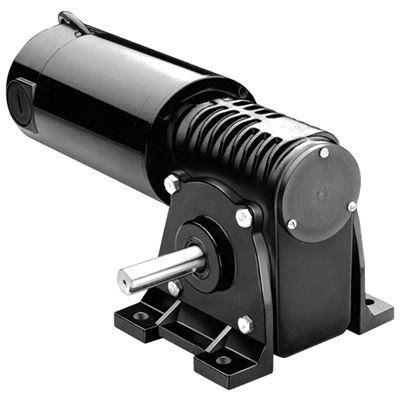

DC-Getriebemotor Model 4296

rechtwinklig100 W...500 W180 V

Produktübersicht
Modell 4296 Metric 42A-5H, DC-Winkelgetriebemotor für industrielle Drehantriebsanwendungen mit kompakter Bauform und winkelrechter Abtriebsseite. Enthält Schaltplansreferenz und Produkttyp für die Integration in Steuerungssysteme.

Spezifikationen

• Drehzahl: 96 U/min
• Nennmoment: 9,2 Nm (81 lb-in)
• Spitzenmoment: 27,9 Nm (247 lb-in)
• Leistung: 141 W (0,2 PS / 1/5 PS)
• Spannung: 180 V DC
• Strom: 1,0 A
• Übersetzungsverhältnis: 18
• Radialbelastung: 665 N (150 lbs)
• Länge XH: 330 mm (13,0 in)
• Gewicht: 16 kg (35,5 lbs)
• Schaltplan-ID: 07410097
• Produkttyp: 42A7BEPM-5H

Standardmerkmale

• Die Leistungsangaben der 180-V-Modelle basieren auf dem Einsatz mit einer ungefilterten SCR-Drehzahlregelung (Formfaktor = 1,6).

Optionale Zubehörteile

• IP-44-Kit für 42A-Motoren (Modell 0978)
• Druckguss-Anschlusskasten-Kit für Motoren und Getriebemotoren 33A, 34R, 42A, 42R und 48R (Modell 0984)
• Druckguss-metrisches Anschlusskasten-Kit mit Klemmenblock für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Großes Druckguss-Anschlusskasten-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A (Modell 0986)

Technische Spezifikationen

• Drehzahl: 96 U/min
• Nennmoment: 9,2 Nm (81 lb-in)
• Spitzenmoment: 27,9 Nm (247 lb-in)
• Leistung: 141 W (0,2 PS)
• Spannung: 180 V DC
• Strom: 1,0 A
• Übersetzungsverhältnis: 18
• Radialbelastung: 665 N (150 lbs)
• Länge XH: 330 mm (13,0 in)
• Gewicht: 16 kg (35,5 lbs)
• Schaltplan: 07410097
• Produkttyp: 42A7BEPM-5H
