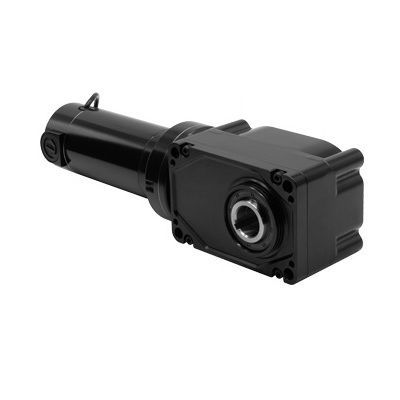

DC-Getriebemotor 3045

bürstenbehaftetrechtwinkligmit Hohlwelle

Übersicht
DC-Rechtwinkel-Hohlwellen-Getriebemotoren Serie 30H3 — Modell 3045. Auf der Produktseite sind CAD-Zeichnungen, Bilder, Händler und passende Steuerungen für Modell 3045 aufgeführt. Die Einheit ist ein Hohlwellen-Rechtwinkel-Getriebemotor für 24 V DC Betrieb mit einem 33A-Motor. Die Hohlwelle macht Wellenkupplungen überflüssig; eine Kunststoff-Wellenabdeckung ist enthalten. Frontseitige Montage über vier Gewindebohrungen oder Durchsteckbolzen. Nicht belüftetes Getriebegehäuse, in jeder Lage montierbar. Getriebemotoren sind werkseitig mit Hochleistungsfett lebensdauergeschmiert.

Spezifikationen
Drehzahl (U/min): 16
Nennmoment (lb-in): 1025
Nennspannung: 24 V DC
Strom (A): 14 A
Spitzmoment (lb-in): 2141
Motor-PS: 1/3
Übersetzungsverhältnis: 160
Radialbelastung (lbs): 708
Länge XH (inch): 16.37
Gewicht (lbs): 24
Produkttyp: 33A7FEPM-30H3
PS Dezimal: 0.333
Anschlussplan: 07410101

CAD-Zeichnungen & Dokumente

• CAD-Zeichnungen verfügbar für Modell 3045: PDF, DWG, STEP (Downloads auf der Produktseite aufgeführt).
• Schaltplan verfügbar (Referenz 07410101).
• Sicherheitsdatenblatt (Schmierstoff) verfügbar für die betreffenden Getriebemotoren (auf der Produktseite aufgeführt).

Standardmerkmale

• Die Leistungsangaben der 24 V DC-Modelle basieren auf Betrieb mit Gleichstromversorgung.
• Der 33A-Motor liefert hohes Anlaufmoment, einstellbare Drehzahl und vorhersehbare Leistung. TENV. Klasse F.
• Hohlwellen-Bohrung: 1,25 Zoll.
• Eine Kunststoff-Wellenabdeckung ist jedem Getriebemotor beigefügt.
• Frontmontage über vier Gewindebohrungen oder Durchsteckbolzen.
• Nicht belüftetes Getriebegehäuse, in jeder Lage montierbar. Hochleistungsfett — lebensdauergeschmiert.
• Effizienter als ähnlich große Schneckengetriebe-Modelle.
• Encoder-kompatibel mit optionalem einschraubbarem Encoderwellen-Kit (Modell 0964). Standard-/Lager-Modelle werden mit werkseitig installiertem Abdeckstopfen über der Wellenöffnung geliefert.
• Vorab eingesetzte Motorbürsten für optimale Leistung und leisen Betrieb.
• Die Hohlwelle macht Wellenkupplungen und zusätzliche Befestigungsteile überflüssig.
• Optionale Fuß-/Befestigungswinkel und optionale Wellenkits verfügbar (Modelle auf Produktseite angegeben).

Optionale Zubehörteile (auf der Seite aufgeführt)

• Basismontage-Kit für 30H3 Hohlwellen-Getriebemotoren (Modell 0959)
• IP-44 Kit für 33A-Motoren (Modell 0977)
• Wellen-Kit 30H3 1-1/4 Zoll / Einzeldurchgangswelle / ermüdungsfestes Stahl (Modell 0930)
• Encoder-Wellen-Kit (Modell 0964)
• Druckguss-Anschlusskasten-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984)
• Druckguss-metrischer Anschlusskasten-Kit mit Anschlussleiste für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Großes Druckguss-Anschlusskasten-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A Standardmotoren und Getriebemotoren (Modell 0986)

Technische Daten / Spezifikationen

• Modell: 3045
• Serie: 30H3
• Motortyp: 33A (TENV, Klasse F)
• Drehzahl: 16 U/min
• Nennmoment: 1025 lb-in
• Spitzmoment: 2141 lb-in
• Nennspannung: 24 V DC
• Strom: 14 A
• Motorleistung: 1/3 PS (0,333 Dezimal)
• Übersetzungsverhältnis: 160
• Radialbelastbarkeit: 708 lbs
• Länge XH: 16.37 inch
• Gewicht: 24 lbs
• Hohlwellen-Bohrung: 1,25 inch
• Referenz Anschlussplan: 07410101
