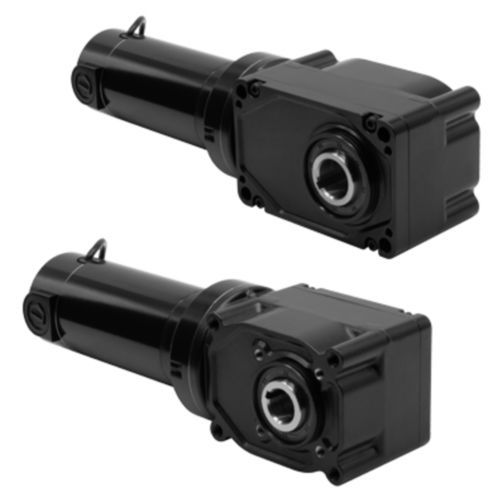

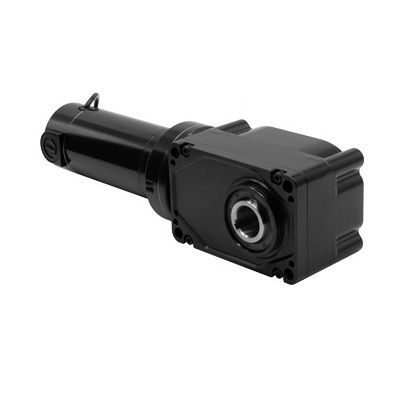

DC-Getriebemotor 3047

bürstenbehaftetHypoidrechtwinklig

Überblick
Modell 3047 ist Teil der Hypoid Series 33A7 DC-Winkelgetriebemotoren mit Hohlwelle, verfügbar für 130V-, 24V- und 12V-Anwendungen. Es kombiniert einen 33A-Motor mit einem Hypoid-Getriebe und einer 1,25 Zoll Hohlwelle, um hohen Anlaufmoment und effiziente Rechtswinkel-Leistungsübertragung zu ermöglichen.

Dokumentation

• CAD-Zeichnungen verfügbar (DWG, STEP)
• Schaltplan verfügbar
• Sicherheitsdatenblatt für Schmiermittel verfügbar

Standardmerkmale

• Leistungsangaben der 24 VDC-Modelle basieren auf Betrieb mit Gleichstromversorgung.
• 33A-Motor bietet hohen Anlaufmoment, regelbare Drehzahl und vorhersehbare Leistung unter verschiedenen Betriebsbedingungen. TENV. Klasse F.
• Hohlwellen-Bohrung 1,25 Zoll.
• Jeweils eine Kunststoff-Wellenabdeckung ist bei jedem Getriebemotor enthalten.
• Frontmontage über vier Gewindebohrungen oder Durchgangsschrauben.
• Unbelüftetes Getriebegehäuse kann in jeder Orientierung montiert werden. Hochleistungsfett. Getriebemotoren lebensdauergeschmiert.
• Effizienter als wormgetriebene Modelle ähnlicher Größe.
• Encoder-kompatibel mit optionalem einschraubbarem Encoderwellen-Kit Modell 0964 (Standard-/Lagermodelle werden mit werkseitig installiertem Abdeckstück über der Wellenöffnung geliefert).
• Vorgesetzte Motorkohlen für optimale Leistung und leisen Betrieb.
• Hohlwelle eliminiert die Notwendigkeit von Wellenkupplungen und zusätzlicher Montagehardware.
• Optionale Basis-/Fußmontagewinkel und optionale Wellen-Kits verfügbar.

Optionale Zubehörteile

• Basismontage-Kit für 30H3 Hohlwellen-Getriebemotoren (Modell 0959)
• IP-44 Kit für 33A Motoren (Modell 0977)
• Wellen-Kit 30H3 1-1/4 Zoll Einzelwelle, ermüdungsfestes Stahl (Modell 0930)
• Encoder-Wellen-Kit (Modell 0964)
• Druckguss-Anschlusskästen-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984)
• Druckguss-metrisches Anschlusskästen-Kit mit Klemmenblock für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Großes Druckguss-Anschlusskästen-Kit für mehrere Lager-Motoren und Getriebemotoren (Modell 0986)

Technische Daten

• Modell: 3047
• Serie: Hypoid Series 33A7
• Drehzahl (rpm): 10
• Nennmoment (lb-in): 1535
• Nennspannung (V): 24
• Strom (A): 14
• Spitzenmoment (lb-in): 3212
• Motor-HP: 1/3
• HP Dezimal: 0.333
• Übersetzungsverhältnis: 240
• Radiallast (lbs): 708
• Länge XH (inch): 16.37
• Gewicht (lbs): 24
• Produkttyp: 33A7FEPM-30H3
• Anschlussdiagramm: 07410101
