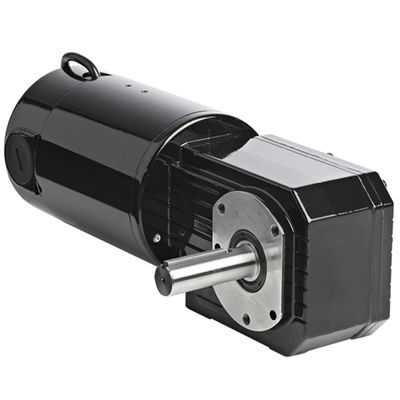

DC-Getriebemotor Model 1366

Gleichstromrechtwinklig100 W...500 W

Produkt
DC-Rechtswinkliger Getriebemotor, Modell 1366, Metric 42A-GB Serie mit Übersetzung 280:1, Nenndrehzahl 6,2 U/min und Nennspannung 180 V DC.

Übersicht
Metric 42A-GB Serie Rechtswinkel-Getriebemotor in Modell 1366-Ausführung. Die angegebenen Leistungswerte gelten für 180-V-Modelle und basieren auf dem Betrieb mit einer ungefilterten SCR-Drehzahlregelung (Formfaktor = 1,6).

Spezifikationen

• Drehzahl (U/min): 6,2
• Nennmoment (Nm): 42,8
• Nennmoment (lb-in): 380
• Spitzenmoment (Nm): 67,5
• Spitzenmoment (lb-in): 600
• Leistung (W): 112
• Leistung (HP): 1/6
• Spannung: 180 V
• Strom: 0,85 A
• Übersetzung: 280
• Radiallast (N): 900
• Radiallast (lbs): 200
• Länge XH (mm): 297
• Länge XH (inch): 11.69
• Gewicht (kg): 8,8
• Gewicht (lbs): 19,5
• Anschlussplan: 07410097
• Produkttyp: 42A5BEPM-GB
• HP-Dezimal: 0,1492

CAD & Dokumentation
CAD-Zeichnungen verfügbar für Modell 1366 (PDF, DWG, STEP). Anschlussdiagramm verfügbar (Referenz Anschlussdiagramm 07410097). Sicherheitsdatenblatt für zugehörige Materialien referenziert.

Optionale Zubehörteile

• IP-44-Kit für 42A-Motoren (Modell 0978)
• Druckguss-Klemmenkasten-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984)
• Druckguss-metrisches Klemmenkasten-Kit mit Klemmenleiste für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Großes Druckguss-Klemmenkasten-Kit für 34R, 42R, 48R, 42R-FX, Lager-Motoren und -Getriebemotoren 33A, 42A (Modell 0986)

Zubehör / Teile (Beispiele)
Ersatzteile für zugehörige Motoren/Getriebe verfügbar: 42A Bürste (Teilenummer 49200048), 33A/42A Bürstenkappe (Teilenummer 49300034), 33A/42A Konstantkraft-Bürfeder (Teilenummer 57400008).

Standardmerkmale

• Die Leistungsangaben der 180V-Modelle basieren auf dem Betrieb mit einer ungefilterten SCR-Drehzahlregelung (Formfaktor = 1,6).

Technische Spezifikationen

• Drehzahl: 6,2 U/min
• Nennmoment: 42,8 Nm (380 lb-in)
• Spitzenmoment: 67,5 Nm (600 lb-in)
• Leistung: 112 W (1/6 HP)
• Spannung: 180 V DC
• Strom: 0,85 A
• Übersetzung: 280
• Radiallastkapazität: 900 N (200 lbs)
• Länge XH: 297 mm (11,69 in)
• Gewicht: 8,8 kg (19,5 lbs)
• Referenz Anschlussdiagramm: 07410097
• Produkttyp: 42A5BEPM-GB
• HP-Dezimal: 0,1492
