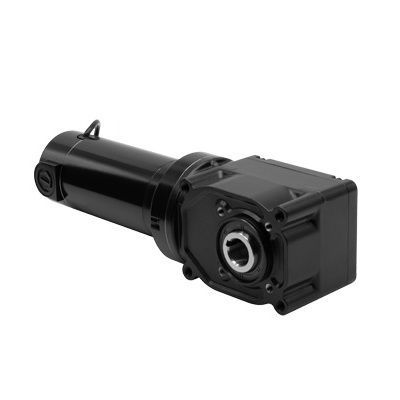

DC-Getriebemotor Model 3037

bürstenbehaftetSchneckenrechtwinklig

Product
DC-Winkelgetriebemotor mit Hohlwelle, Serie 25H2, Modell 3037. Kompakter Winkelgetriebemotor mit 1 inch Hohlwelle, Nennspannung 24 VDC und Leistung 1/3 hp (0,333 HP), Nenn-drehzahl 250 rpm und Nennmoment 70 lb-in. Entwickelt für direkte Wellenführung ohne Kupplungen bei begrenztem Bauraum.

Available downloads / drawings (site provides)
CAD-Zeichnungen verfügbar in PDF-, DWG- und STEP-Formaten; Anschlussdiagramm verfügbar (PDF); Sicherheitsdatenblatt für Schmierstoff verfügbar (PDF).

Optional accessories

• Basishalter-Kit für 25H2 Hohlwellen-Getriebemotoren (Modell 0957)
• IP-44 Kit für 33A Motoren (Modell 0977)
• Wellenkit 25H2 1 inch / Einzelwelle / ermüdungsfestes Stahl (Modell 0929)
• Encoder-Wellenkit (Modell 0964)
• Druckguss-Klemmenkastensatz für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984)
• Druckguss metrischer Klemmenkastensatz mit Anschlussblock für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Großer Druckguss-Klemmenkastensatz für 34R, 42R, 48R, 42R-FX, 33A, 42A (Modell 0986)

Standard features

• Leistungsangaben der 24 VDC-Modelle basieren auf Betrieb mit DC-Versorgung.
• Der 33A Motor bietet hohen Anlaufmoment, einstellbare Drehzahl und vorhersehbare Leistung unter verschiedenen Betriebsbedingungen. TENV. Klasse F.
• 1 inch Hohlwelle zur Eliminierung externer Kupplungen.
• Eine Kunststoff-Wellenabdeckung ist jedem Getriebemotor beigefügt.
• Frontmontage über vier Gewindebohrungen oder Durchgangsschrauben.
• Unbelüftetes Getriebegehäuse, montage in jeder Lage möglich. Hochleistungsfett; lebensdauergefettet.
• Effizienter als vergleichbare Schneckengetriebe derselben Größe.
• Encoder-kompatibel mit optionalem Einschraub-Encoder-Wellenkit (Modell 0964); Standardmodelle werden mit werkseitiger Abdeckung der Wellenöffnung geliefert.
• Vormontierte Motorbürsten für optimierte Leistung und leisen Betrieb.
• Optionale Basis/Fuß-Montagewinkel: Modell 0957 für 25H2 und Modell 0959 für 30H3.
• Optionale Wellenkits: Modell 0929 für 25H2 und 0930 für 30H3.

Availability / Ordering
Bestellmenge: 1-25. Der angezeigte Webpreis versteht sich ohne Steuern, Versand- und Bearbeitungskosten.

Technical specifications

• Speed (rpm): 250
• Rated Torque (lb-in): 70
• Rated Voltage: 24 VDC
• Current (Amps): 14
• Peak Torque (lb-in): 147
• Motor HP: 1/3
• Gear Ratio: 10
• Radial Load (lbs): 342
• Length XH (inch): 14.82
• Weight (lbs): 20
• Product Type: 33A7FEPM-25H2
• HP Decimal: 0.333
• Connection Diagram reference: 07410101
