DC-Getriebemotor 3043

GleichstrombürstenbehaftetHypoid

Produkt

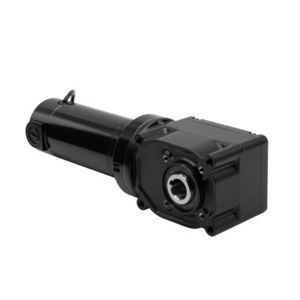

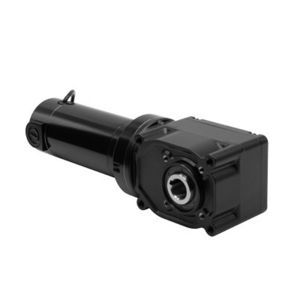

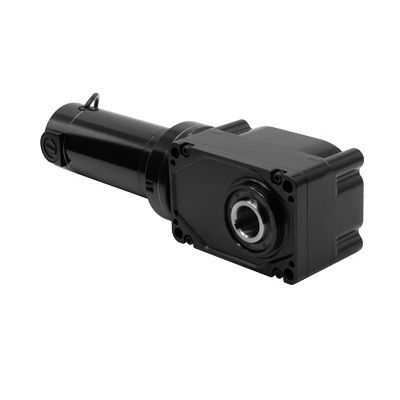

30H3 Serie DC rechtwinkliger Hohlwellen-Getriebemotor. Modell 3043 ist ein 24 VDC Hohlwellen-Getriebemotor, ausgelegt für rechtwinklige Montage und Anwendungen mit hohem Anlaufmoment.

Spezifikationen (Tabelle)

• Drehzahl (U/min): 31
• Nennmoment (lb-in): 510
• Nennspannung (V): 24
• Strom (A): 14
• Spitzenmoment (lb-in): 1071
• Motorleistung: 1/3 HP
• Getriebeübersetzung: 80:1
• Radiale Last (lbs): 696
• Länge XH (in): 16.37
• Gewicht (lbs): 24
• Produkttyp: 33A7FEPM-30H3
• Schaltplan: 07410101

Standardausstattung

• Leistungsangaben für 24 VDC-Modelle basieren auf Betrieb mit Gleichstrom.
• 33A-Motor bietet hohes Anlaufmoment, einstellbare Drehzahl und vorhersehbare Leistung; TENV, Klasse F.
• Hohlwellen-Bohrung 1,25 Zoll.
• Eine Kunststoffwellenabdeckung wird mit jedem Getriebemotor geliefert.
• Frontmontage über vier Gewindebohrungen oder durchgehende Bolzen.
• Unbelüftetes Getriebegehäuse, montagefähig in jeder Orientierung; Hochleistungsfett, ein Leben lang geschmiert.
• Effizienter als vergleichbare Schneckengetriebe-Einheiten.
• Encoder-kompatibel mit optionalem einschraubbarem Encoder-Wellenkit Modell 0964 (Standardmodelle mit werkseitiger Abdeckung über Wellenöffnung geliefert).
• Vorplatzierte Motorbürsten für optimale Leistung und leisen Betrieb.
• Hohlwelle erspart Kupplungen und zusätzliches Montagematerial.

Verfügbare Ressourcen
CAD-Zeichnungen (PDF/DWG/STEP) und Schaltplan sind für dieses Modell verfügbar. Sicherheitsdatenblatt für das verwendete Schmiermittel ist referenziert.

Optionale Zubehörteile und verwandte Teile

• Basisbefestigungs-Kit für 30H3 Hohlwellen-Getriebemotoren (Modell 0959).
• IP-44-Kit für 33A-Motoren (Modell 0977).
• Wellen-Kit 30H3 1-1/4 Zoll Einzelwelle, ermüdungsfestes Stahl (Modell 0930).
• Encoder-Wellen-Kit (Modell 0964).
• Druckguss-Anschlusskasten-Kits (Modelle 0984, 1984, 0986) für verschiedene Motoren/Getriebemotoren.

Technische Daten

• Modell: 3043
• Serie: 30H3
• Typ: DC rechtwinkliger Hohlwellen-Getriebemotor
• Nennspannung: 24 VDC
• Drehzahl: 31 U/min
• Nennmoment: 510 lb-in
• Spitzenmoment: 1071 lb-in
• Motorleistung: 1/3 HP (0,333 HP)
• Übersetzung: 80:1
• Nennstrom: 14 A
• Radiale Tragfähigkeit: 696 lbs
• Länge XH: 16.37 in
• Gewicht: 24 lbs
• Hohlwellen-Bohrungsgröße: 1.25 in
• Produkttyp-Code: 33A7FEPM-30H3
• Schaltplan-Referenz: 07410101
• Schmierung: Hochleistungsfett, lebenslänglich geschmiert
• Montage: Frontmontage über vier Gewindebohrungen oder durchgehende Bolzen; unbelüftetes Gehäuse montagefähig in jeder Orientierung
• Encoder-Kompatibilität: optionales Encoder-Wellen-Kit Modell 0964
