DC-Getriebemotor 3041

rechtwinkligmit Hohlwelle100 W...500 W

Produkt

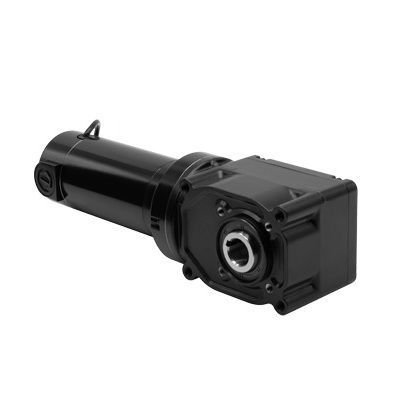

Modell 3041 aus der Serie 25H2 — DC-Rechtswinkliger Hohlwellen-Getriebemotor. Ausgestattet mit einer 1-Zoll-Hohlwelle und einem nicht belüfteten Getriebegehäuse, lebensdicht geschmiert. Entwickelt für industrielle Anwendungen, die kompakte rechtwinklige Drehmomentübertragung und den Wegfall zusätzlicher Kupplungen erfordern.

Spezifikationen

• Drehzahl (rpm): 63
• Nennmoment (lb-in): 260
• Nennspannung: 24 VDC
• Strom (A): 14 A
• Spitzenmoment (lb-in): 542
• Motorleistung: 1/3 HP
• Übersetzungsverhältnis: 40
• Radialbelastung (lbs): 518
• Länge XH (inch): 14.82
• Gewicht (lbs): 20
• Produkttyp: 33A7FEPM-25H2
• HP dezimal: 0.333
• Anschlussdiagramm: 07410101

CAD-Zeichnungen

• PDF herunterladen
• DWG herunterladen
• STEP herunterladen

Schaltplan

• Schaltplan verfügbar (Referenz 07410101)

Standardmerkmale

• Die Leistungsangaben der 24 VDC-Modelle basieren auf Betrieb mit Gleichstrom.
• Der 33A-Motor bietet hohes Anlaufmoment, einstellbare Drehzahl und vorhersagbare Leistung unter unterschiedlichen Betriebsbedingungen. TENV. Klasse F.
• 1-Zoll-Hohlwelle reduziert den Bedarf an zusätzlichen Kupplungen.
• Eine Kunststoffwellenabdeckung ist bei jedem Getriebemotor enthalten (Lagermodelle werksseitig mit Abdeckung über Wellenöffnung geliefert).
• Frontmontage über vier Gewindebohrungen oder Durchgangsbolzen für flexible Installation.
• Nicht belüftetes Getriebegehäuse kann in jeder Lage montiert werden; Hochleistungsfett und lebenslange Schmierung.
• Effizienter als vergleichbare Schneckengetriebe gleicher Größe.
• Encoder-kompatibel mit optionalem einschraubbarem Encoderwellen-Kit (Modell 0964).
• Vorjustierte Motorbürsten für optimale Leistung und leisen Betrieb.
• Optionale Sockel-/Fußhalterungen verfügbar (Modell 0957 für 25H2).
• Optionale Wellen-Kits verfügbar (Modell 0929 für 25H2).

Optionale Zubehörteile

• Basismontage-Kit für 25H2 Hohlwellen-Getriebemotoren (Modell 0957)
• IP-44 Kit für 33A Motoren (Modell 0977)
• Wellen-Kit 25H2 1-Zoll / Einzelwelle / ermüdungsfestes Stahl (Modell 0929)
• Encoder-Wellen-Kit (Modell 0964)
• Druckguss-Anschlusskasten-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984)
• Druckguss-metrischer Anschlusskasten-Kit mit Klemmleiste für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Großer Druckguss-Anschlusskasten-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A Lager-Motoren und Getriebemotoren (Modell 0986)

Technische Spezifikationen

• Drehzahl (rpm): 63
• Nennmoment (lb-in): 260
• Nennspannung: 24 VDC
• Strom (A): 14 A
• Spitzenmoment (lb-in): 542
• Motorleistung: 1/3 HP
• Übersetzungsverhältnis: 40
• Radialbelastung (lbs): 518
• Länge XH (inch): 14.82
• Gewicht (lbs): 20
• Produkttyp: 33A7FEPM-25H2
• HP dezimal: 0.333
• Referenz Anschlussdiagramm: 07410101
