DC-Getriebemotor 3039

Schneckenrechtwinkligmit Hohlwelle

Produktübersicht

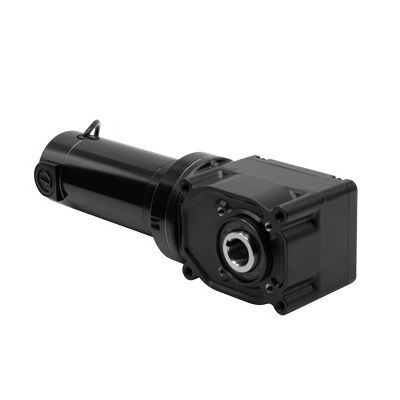

Modell 3039 aus der 25H2-Serie — DC-Rechtswinkliges Hohlwellen-Getriebemotor. Kompakter Rechtswinkel-Antrieb mit 1 in Hohlwelle für direkte Kupplung in industriellen Antriebsanwendungen.

Hauptspezifikationen

• Drehzahl: 125 rpm
• Nennmoment: 140 lb·in
• Spitzmoment: 293 lb·in
• Nennspannung: 24 VDC
• Strom: 14 A
• Motorleistung: 1/3 HP (0,333 HP)
• Übersetzungsverhältnis: 20:1
• Radialbelastungskapazität: 419 lbs
• Hohlwellendurchmesser: 1 in (25,4 mm)
• Länge XH: 14,82 in
• Gewicht: 20 lbs
• Produkttyp: 33A7FEPM-25H2
• Schaltplan: 07410101

CAD-Zeichnungen

• PDF herunterladen
• DWG herunterladen
• STEP herunterladen

Schaltbild

• PDF herunterladen (Schaltbild 07410101)

Sicherheitsdatenblätter

• SDS - Sicherheitsdatenblatt des Schmiermittels für Getriebemotoren Typ 33A7-25H2 und 33A7-30H3

Optionale Zubehörteile

• Grundplatten-Befestigungsset für 25H2 Hohlwellen-Getriebemotoren (Modell 0957)
• IP-44 Kit für 33A Motoren (Modell 0977)
• Wellen-Kit 25H2 1 in / Einzelwelle / ermüdungsbeständiger Stahl (Modell 0929)
• Encoder-Wellen-Kit (Modell 0964)
• Druckguss-Klemmkasten-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984)
• Druckguss metrisches Klemmkasten-Kit mit Klemmenblock für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Großes Druckguss-Klemmkasten-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A Lager-Motoren und Getriebemotoren (Modell 0986)

Passende Steuerungen

• 0788
• 0789

Standardmerkmale

• Leistungsangaben für 24 VDC-Modelle basieren auf Betrieb mit Gleichstrom.
• 33A Motor: hohes Anlaufmoment, einstellbare Drehzahl und vorhersehbare Leistung unter unterschiedlichen Betriebsbedingungen. TENV. Klasse F.
• 1 in Hohlwelle für direkten Antrieb ohne Kupplungen.
• Eine Kunststoff-Abdeckung für die Welle wird mit jedem Getriebemotor geliefert.
• Frontmontage über vier Gewindebohrungen oder Durchgangsschrauben.
• Unbelüftetes Getriebegehäuse, montagefähig in jeder Orientierung; werkseitig befülltes Hochleistungsfett und lebenslange Schmierung.
• Effizienter als vergleichbare Schneckengetriebe gleicher Größe.
• Encoder-kompatibel mit optionalem Einschraub-Encoderwellen-Kit Modell 0964; Serienmodelle werden werkseitig mit Abdeckung über der Wellenöffnung geliefert.
• Vorgespannte Motorkohlebürsten für optimale Leistung und leisen Betrieb.
• Optionale Basis-/Fußmontagewinkel (Modell 0957 für Typ 25H2, Modell 0959 für Typ 30H3).
• Optionale Wellen-Kits erhältlich (Modell 0929 für Typ 25H2, Modell 0930 für Typ 30H3).

Technische Daten

• Drehzahl (rpm): 125
• Nennmoment (lb-in): 140
• Nennspannung: 24 VDC
• Strom (A): 14
• Spitzmoment (lb-in): 293
• Motorleistung: 1/3 (HP Dezimal: 0,333)
• Übersetzungsverhältnis: 20
• Radiallast (lbs): 419
• Länge XH (inch): 14,82
• Gewicht (lbs): 20
• Produkttyp: 33A7FEPM-25H2
• Schaltplan: 07410101
