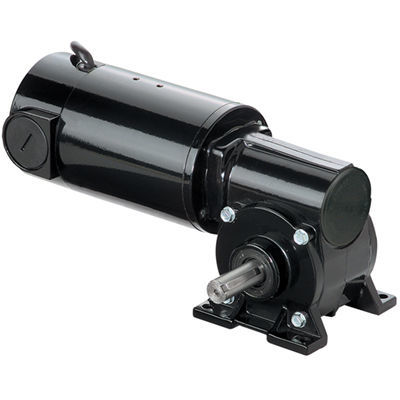

DC-Getriebemotor Model 6240

Schneckenrechtwinklig50 W...100 W

Übersicht
Modell 6240, Serie Metric 33A-5F, Gleichstrom-Winkelgetriebemotor für industrielle Anwendungen, die eine kompakte rechtwinklige Leistungsübertragung erfordern. Nennversorgung 180 V DC, Abtriebsdrehzahl 345 U/min und Übersetzung 5:1.

Wesentliche Daten

• Drehzahl: 345 U/min
• Nennmoment: 1,0 Nm (8,9 lb-in)
• Spitzenmoment: 3,2 Nm (28 lb-in)
• Leistung: 54 W (1/14 HP, HPDecimal 0.0714)
• Spannung: 180 V DC
• Strom: 0,41 A
• Übersetzungsverhältnis: 5
• Radialbelastbarkeit: 335 N (80 lbs)
• Länge XH: 263 mm (10,35 in)
• Gewicht: 7,6 kg (16,8 lbs)

Standardmerkmale

• Metrische Montagegewinde und metrische Abtriebswellendimensionen.
• 33A-Motor bietet hohen Anlaufmoment und einstellbare Drehzahlkennlinien.
• Industrielle Lippe-Dichtungen an Motor- und Abtriebswellen zum Schutz vor Verunreinigungen.
• Bronze-Gleitlager an der Abtriebswelle zur Geräuschreduzierung.
• Dauerhaft geschmierte Getriebe mit Öl für lange Lebensdauer.
• Bronzezahnräder für höhere Stoßbelastbarkeit.
• Gehärtete und geschliffene Schnecke für hohe Festigkeit und Lebensdauer.
• Leistungsangaben der 180-V-Modelle basieren auf Betrieb mit einem ungefilterten SCR-Drehzahlregler (Formfaktor = 1,6).

Optionale Zubehörteile

• Druckguss-Klemmenkasten-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren [Modell 0984]
• Druckguss-Metrik-Klemmenkasten-Kit mit Klemmenleiste für 33A, 34R, 42A, 42R und 48R [Modell 1984]
• IP-44-Kit für 33A Motoren [Modell 0977]
• Großes Druckguss-Klemmenkasten-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A Lagerbestandsmotoren und Getriebemotoren [Modell 0986]

Downloads
CAD-Zeichnungen erhältlich in PDF-, DWG- und STEP-Formaten (produktspezifische Dateien auf der Produktseite). Schaltplan verfügbar (ID 07410097).

Technische Daten

• Modell: Model 6240
• Serie: Metric 33A-5F
• Drehzahl: 345 U/min
• Nennmoment: 1,0 Nm (8,9 lb-in)
• Spitzenmoment: 3,2 Nm (28 lb-in)
• Leistung: 54 W (1/14 HP, HPDecimal 0.0714)
• Spannung: 180 V DC
• Strom: 0,41 A
• Übersetzungsverhältnis: 5
• Radialbelastbarkeit: 335 N (80 lbs)
• Länge XH: 263 mm (10,35 in)
• Gewicht: 7,6 kg (16,8 lbs)
• Schaltplan-Referenz: 07410097
• Produkt-Typ-Code: 33A5BEPM-5F
