DC-Getriebemotor Model 3044
bürstenbehaftetHypoidrechtwinklig

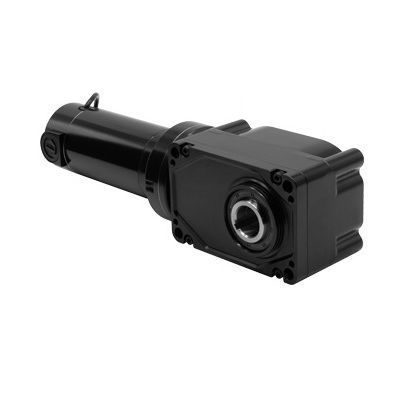

DC-Getriebemotor - Model 3044 - BODINE ELECTRIC COMPANY - bürstenbehaftet / Hypoid / rechtwinklig
DC-Getriebemotor - Model 3044 - BODINE ELECTRIC COMPANY - bürstenbehaftet / Hypoid / rechtwinklig
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von BODINE ELECTRIC COMPANY

Eigenschaften

Motor
DC, bürstenbehaftet
Typ
Hypoid
Achsenausrichtung
rechtwinklig
Wellentyp
mit Hohlwelle
Spannung
24 V
Installierung
flanschmontiert, sockelmontiert
Performance
geräuscharm
Weitere Eigenschaften
Encoder, wartungsfrei
Untersetzungsverhältnis

120 unit

Rotationsgeschwindigkeit

Max: 21 rpm
(131,9469 rad.min-1)

Min: 21 rpm
(131,9469 rad.min-1)

Beschreibung

Produkt
Modell 3044 aus der 30H3-Serie der DC-Winkel-Hohlwellen-Getriebemotoren. Die Seite enthält CAD-Zeichnungen, Bilder, Schaltpläne und Sicherheitsdatenblätter für das Modell 3044.

Verfügbare Downloads
  • CAD-Zeichnungen: PDF, DWG, STEP (für Modell 3044)
  • Schaltplan für Anschlussdiagramm 07410101
  • Sicherheitsdatenblatt für das mit diesen Getriebemotoren verwendete Schmiermittel

Standardmerkmale
  • Leistungsangaben der 24 VDC-Modelle basieren auf dem Betrieb mit Gleichstromversorgung.
  • Der 33A-Motor bietet hohe Anlaufmomente, einstellbare Drehzahl und vorhersehbare Leistung unter verschiedenen Betriebsbedingungen. TENV. Klasse F.
  • Hohlwellendurchmesser 1.25 Zoll.
  • Je Getriebemotor ist eine Kunststoffwellenabdeckung enthalten.
  • Frontmontage über vier Gewindelöcher oder Durchgangsschrauben.
  • Unbelüftetes Getriebegehäuse, montagefähig in beliebiger Lage. Hochleistungsfett. Getriebemotoren sind lebensgeschmiert.
  • Effizienter als vergleichbare Schneckengetriebemodelle.
  • Encoder-kompatibel mit optionalem, einschraubbarem Encoderwellen-Kit Modell 0964 (Standard-/Lager-Modelle werden mit werkseitig installiertem Abdeckstopfen über der Wellenöffnung geliefert).
  • Vormontierte Motorbürsten für optimale Leistung und leisen Betrieb.
  • Hohlwelle eliminiert die Notwendigkeit von Wellenkupplungen und zusätzlicher Montageschrauben.
  • Optionale Basis-/Fuss-Montagehalter – Modell 0957 für Typ 25H2 und Modell 0959 für Typ 30H3.
  • Optionale Wellen-Kits - Modell 0929 für Typ 25H2 und 0930 für Typ 30H3.

Optionale Zubehörteile (Beispiele)
  • Basis-Montagekit für 30H3 Hohlwellen-Getriebemotoren (Modell 0959)
  • IP-44-Kit für 33A Motoren (Modell 0977)
  • Wellenkit 30H3 1-1/4-Zoll Einzelwelle, ermüdungsfestes Stahl (Modell 0930)
  • Encoder-Wellen-Kit (Modell 0964)
  • Druckguss-Anschlusskasten-Kits (verschiedene Modelle)

Hinweise
  • Alle auf der Seite angegebenen Preise sind in US-Dollar; der Webpreis enthält nicht Steuern, Versand und Bearbeitungsgebühren.
  • Die bestellbare Menge auf der Produktseite gibt 1–25 Einheiten an.

Technische Daten
  • Drehzahl (rpm): 21
  • Nennmoment (lb-in): 770
  • Nennspannung (V): 24
  • Strom (A): 14
  • Spitzenmoment (lb-in): 1606
  • Motor HP: 1/3
  • Übersetzungsverhältnis: 120
  • Radialbelastung (lbs): 708
  • Länge XH (inch): 16.37
  • Gewicht (lbs): 24
  • Produkttyp: 33A7FEPM-30H3
  • HP Dezimal: 0.333
  • Anschlussdiagramm: 07410101
