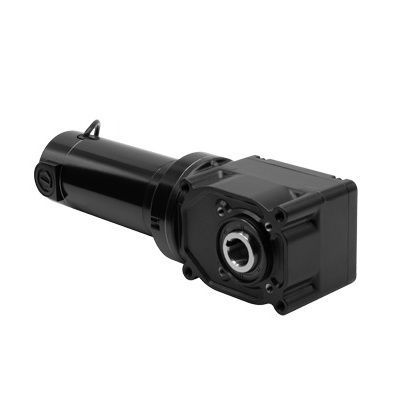

DC-Getriebemotor 3040

bürstenbehaftetrechtwinkligmit Hohlwelle

Übersicht
Modell 3040 gehört zur 25H2 Serie der DC-Rechtswinkel-Hohlwellen-Getriebemotoren. Es bietet einen kompakten Rechtswinkelantrieb mit 1 Zoll Hohlwelle und eignet sich für industrielle Bewegungssteuerungsanwendungen, die direkte Wellenkupplung und flexible Montage erfordern. Produktressourcen umfassen CAD-Zeichnungen, Bilder, Standardmerkmale, Schaltpläne und Ersatzteile.

Technische Daten

• Drehzahl (U/min): 83
• Nennmoment (lb-in): 210
• Nennspannung: 24 V DC
• Strom (A): 14 A
• Spitzenmoment (lb-in): 440
• Motorleistung: 1/3 HP (0,333 HP)
• Übersetzungsverhältnis: 30
• Radialbelastung (lbs): 475
• Länge XH (inch): 14,82
• Gewicht (lbs): 20
• Produkttyp: 33A7FEPM-25H2
• Schaltplan-Referenz: 07410101

Standardmerkmale

• Die Leistungsangaben der 24 V DC-Modelle basieren auf Betrieb mit Gleichstromversorgung.
• Der 33A Motor bietet hohes Anzugsdrehmoment, einstellbare Drehzahl und konstante Leistung. TENV, Isolationsklasse F.
• 1 Zoll Hohlwelle eliminiert die Notwendigkeit von Kupplungen und reduziert Montagezubehör.
• Eine Kunststoff-Wellenabdeckung ist enthalten; Standardmodelle werden mit werksseitig montierter Abdeckung geliefert.
• Frontmontage über vier Gewindebohrungen oder Durchgangsschrauben; unbelüftetes Getriebegehäuse für beliebige Einbaulage.
• Hochleistungs-Fettfüllung, lebenslange Schmierung des Getriebes.
• Effizienter als vergleichbare Schneckengetriebe gleicher Baugröße.
• Encoder-kompatibel mit optionalem Einschraub-Encoderwellen-Kit Modell 0964.
• Vorgespitze Motorkohlebürsten für optimale Leistung und leisen Betrieb.
• Hohlwelle eliminiert Bedarf an Wellenkupplungen und zusätzlicher Montagematerialien.
• Optionale Basis-/Fußhalter und Wellenkits für Typen 25H2 und 30H3 erhältlich.

CAD-Zeichnungen

• CAD-Zeichnungen für Modell 3040 verfügbar in PDF-, DWG- und STEP-Formaten.

Schaltplan

• Schaltplan verfügbar (Referenz 07410101).

Sicherheitsdatenblätter

• Sicherheitsdatenblatt für das Schmiermittel verfügbar für zugehörige Getriebemotoren.

Optionales Zubehör

• Basis-Montagesatz für 25H2 Hohlwellen-Getriebemotoren (Modell 0957)
• IP-44 Kit für 33A Motoren (Modell 0977)
• Wellen-Kit 25H2 1 Zoll / Einzelwelle / ermüdungsfestes Stahl (Modell 0929)
• Encoder-Wellen-Kit (Modell 0964)
• Druckguss-Klemmkasten-Kit für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren (Modell 0984)
• Druckguss-Metrik-Klemmkasten-Kit mit Klemmenblock für 33A, 34R, 42A, 42R und 48R (Modell 1984)
• Großer Druckguss-Klemmkasten für 34R, 42R, 48R, 42R-FX, 33A, 42A Lager-Motoren und Getriebemotoren (Modell 0986)

Ersatzteile

• 33A / 32A Kohlebürste - Ersatzteilnummer 49201031
• 33A Bürstenkappe - Ersatzteilnummer 49301001
• 33A / 42A Konstante Kraft Bürstenfeder - Ersatzteilnummer 57400008

Passende Steuerungen

• Niederspannungs-PWM DC-Motor-Drehzahlregler offenes Chassis - 0788
• Niederspannungs-PWM DC-Motor-Drehzahlregler offenes Chassis - 0789
