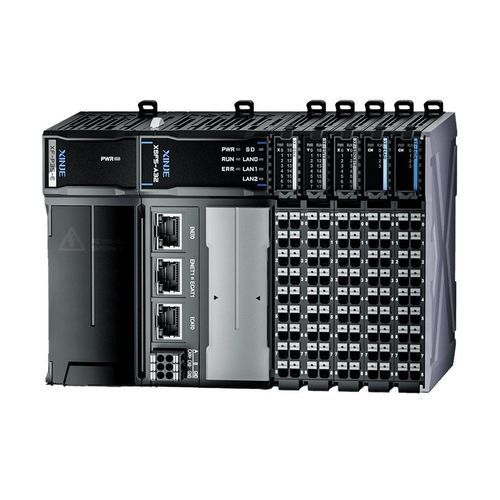

Motion Controller / Mehrachsen XSF5 series

64-AchsenCANCANopen

Übersicht
Die XSF5‑Serie verwendet eine Blade‑Bauform und bietet ein schlankes modulares Gehäuse, erfüllt die PLCopen‑Spezifikationen und IEC61131 und unterstützt sechs Programmiersprachen. Die Hauptsteuerung erlaubt lokale Erweiterungen bis zu 32 XF‑Erweiterungsmodulen und leistungsfähige Mehrachsen‑Bewegungssteuerung.

Produkteigenschaften

• Blade‑Design für schlankes Gehäuse
  • Geringeres Volumen im Vergleich zu vergleichbaren 64‑Achsen‑Produkten; Gehäusegröße um etwa 70% reduziert gegenüber XDH‑60A64‑E.
• Hohe Skalierbarkeit
  • Lokale Unterstützung für bis zu 32 XF‑Erweiterungsmodule.
  • Neuer Hochgeschwindigkeits‑Backplane‑Bus unterstützt Hochgeschwindigkeitszählung, Impulsausgang, Flying Beat und Kommunikationsmodule.
• Einfaches Debugging und Wartung
  • Die gesamte XSF‑Produktlinie (Haupt‑ und Erweiterungseinheiten) unterstützt Firmware‑Selbstaktualisierung.
  • Ausgestattet mit einem Type‑C‑Anschluss für die Verbindung zum übergeordneten Rechner; Online‑Debugging mit einem einzigen mobilen Datenkabel.
  • Unterstützung für Import/Export von Gerätedaten und Projektdateien via USB‑Speicher und TF‑Karten (in Entwicklung).
  • Standard‑Systemschiebeschalter ermöglicht sofortiges Stoppen der SPS‑Ausführung ohne Stromunterbrechung.
• Flexible und offene Programmierung
  • Unterstützt die Codesys‑Plattform und ist mit XINJE XS Studio kompatibel.
  • Entspricht IEC61131 und PLCopen‑Spezifikationen.
  • XS Studio integriert SPS‑Programmierung, visuelle HMI, Sicherheits‑SPS, den Echtzeitkern des Controllers, Fieldbus und Motion‑Control‑Funktionen.
• Online‑Download und Simulation
  • Unterstützt Online‑Download‑Funktionen und Online‑Simulation für Entwicklung und Debugging.
• Echtzeit‑Datenerfassung und Kurvensammlung
  • Bietet Echtzeit‑Erkennung und Kurvensammlung zur Überwachung und Diagnose.
• Multi‑Netzwerk‑Zusammenarbeit
  • Haupteinheit mit 3 × RJ45, 1 × CAN‑Port und 1 × RS485‑Port ausgestattet.
  • Unterstützt Protokolle wie Modbus TCP, UDP, OPC UA, TCP/IP, Ethernet/IP, CANopen und Modbus.
• Netzwerk nach Bedarf
  • Der zweite RJ45‑Port ist zwischen ENET‑ und ECAT‑Modus umschaltbar für flexible Netzwerkkonfiguration.
• Hervorragende Motorsteuerung
  • Bis zu 64‑Achsen‑EtherCAT‑Bussteuerung mit kurzen Synchronisationszyklen.
  • Unterstützt Mehrlinien‑, Kreis‑ und Spiralinterpolation für Multi‑Achsen‑Plattformen.
• Elektronische Nocken
  • Die elektronische Nocke ersetzt sperrige mechanische Nocken zur Verbesserung der Bearbeitungsgenauigkeit und Flexibilität; geeignet für Verschließmaschinen, Kissenverpackungsmaschinen und Blasformmaschinen.

Verwandte Vorteile und Hinweise

• Entspricht den PLCopen‑Spezifikationen und unterstützt sechs Programmiersprachen.
• Konzipiert für kleine und mittlere Motion‑Control‑Anwendungen, Advanced Manufacturing und komplexe Prozessindustrien.

Merkmale / technische Spezifikationen

• Serie: XSF5 series
• Strukturelles Design: Blade‑Typ, schlankes modulares Gehäuse
• Lokale Erweiterungskapazität: bis zu 32 XF‑Erweiterungsmodule
• Backplane: neuer Hochgeschwindigkeits‑Backplane‑Bus (unterstützt Hochgeschwindigkeitszählung, Impulsausgang, Flying Beat, Kommunikationsmodule)
• Netzwerk‑Ports: 3 × RJ45, 1 × CAN‑Port, 1 × RS485‑Port
• Netzwerk‑Modi: zweiter RJ45 zwischen ENET und ECAT umschaltbar
• Unterstützte Protokolle: Modbus TCP, UDP, OPC UA, TCP/IP, Ethernet/IP, CANopen, Modbus
• Motion‑Control: bis zu 64‑Achsen EtherCAT‑Bussteuerung; Mehrlinien‑, Kreis‑ und Spiralinterpolation
• Programmierung & Software: unterstützt Codesys, XINJE XS Studio; IEC61131- und PLCopen‑konform
• Debugging & Wartung: Type‑C‑Port für Host‑Verbindung, Firmware‑Selbstupdate, USB/TF Import‑Export‑Support (in Entwicklung)
• Sicherheit / Betrieb: Standard‑Systemschiebeschalter für sofortiges Stoppen ohne Stromunterbrechung
• Sonstiges: Unterstützung für elektronische Nocke, Online‑Download‑ und Simulationsfunktionen
