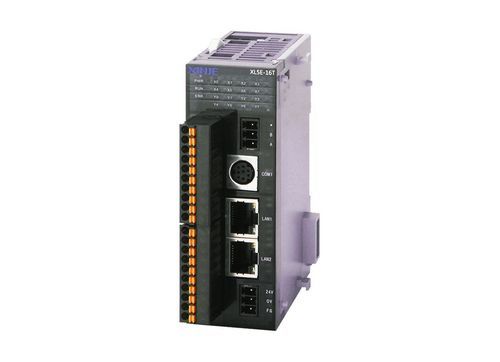

Ethernet Controller XL5E series

Übersicht
Die XL5E-Serie ist ein erweiterter Ethernet-Controller mit vergrößerten internen Ressourcen und mehreren Schnittstellen für industrielle Steuerungsanwendungen. Im Vergleich zur XDM-Serie bietet sie etwa 2–3× höhere Verarbeitungsleistung und unterstützt links/rechts Erweiterungsmodule, serielle und Ethernet-Schnittstellen sowie bis zu 10 Impulsausgänge.

Grundfunktionen und Konfigurationen

• Programmkapazität: 1MB
• Basis-Befehlsausführungszeit: 0,01–0,03 μs
• Max. I/O: 576 Punkte
• I/O sequentielle Steuerung

Hochgeschwindigkeits-Ein-/Ausgänge

• Impulsausgänge: 2–10 Kanäle, bis zu 100 kHz
• Hochgeschwindigkeitszählung: 3–10 Kanäle (max. 80K Einphasen, max. 50K AB-Phase)

Kommunikationsfunktionen

• RS232, RS485, RJ45
• Ethernet-Kommunikation
• Unterstützung für Feldbus X-NET

Merkmale / Technische Daten

• Serie: XL5E series enhanced Ethernet controller
• Programmkapazität: 1MB
• Basisbefehl: 0,01–0,03 μs
• Max. I/O-Punkte: 576
• Impulsausgang: 2–10 CH, 100 kHz
• Hochgeschwindigkeitszählung: 3–10 CH (max. 80K Einphasen, max. 50K AB-Phase)
• Kommunikation: RS232, RS485, RJ45, Ethernet, Feldbus X-NET
• Unterstützt Anschluss von linken und rechten Erweiterungsmodulen
